操纵杆配套塑料防护盖注塑结构

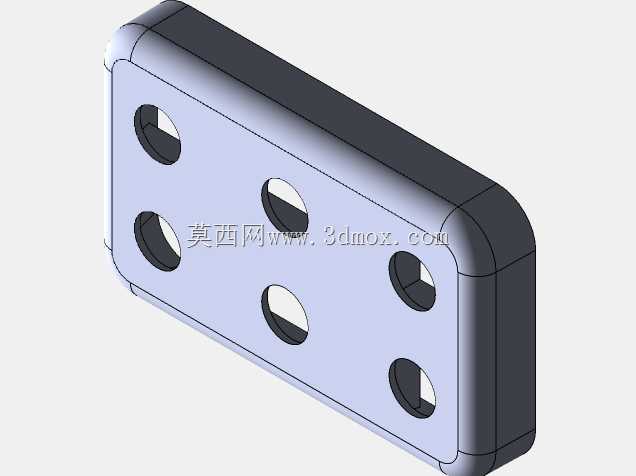

　　这款操纵杆配套的塑料防护盖，主要应用在工业操纵杆、小型控制手柄的端部防护场景，常见于工程机械操纵台、小型设备控制端、民用操纵装置的外露杆端位置，核心作用是封闭操纵杆端部的装配空隙，隔绝日常使用过程中的灰尘、水渍侵入杆体内部的连接结构，同时避免杆端金属锐边直接外露剐蹭操作人员，也能在一定程度上缓冲操纵过程中杆端受到的意外磕碰冲击力。从结构设计来看，盖体采用矩形基座加顶部仿形贴合面的组合结构，基座部分为规整的长方体造型，侧壁厚度均匀控制在1.8-2.2mm区间，既保证了注塑成型时的熔体流动顺畅性，避免出现缺胶、缩痕等成型缺陷，也能让盖体与操纵杆端部的安装槽形成稳定的间隙配合，安装时可直接压入对应槽位，

　　依靠塑料本身的微量弹性变形实现卡紧固定，不需要额外设置螺丝孔或者卡扣结构，装配工序简单，适合批量生产时的快速组装。顶部的贴合面做了分块式的凹凸造型，一方面是为了匹配操纵杆端部的对应凸起结构，保证盖体安装后不会出现周向转动，另一方面凹凸的纹理也能在人员触碰杆端时增加一定的摩擦力，临时调整操纵杆位置时可以直接捏持盖体施力，不会出现打滑的情况。设计过程中优先考虑了注塑成型的工艺可行性，盖体所有的转角位置都做了R0.5-R1mm的圆角过渡，避免应力集中导致的成型后开裂，也能减少模具型腔的锐角磨损，延长模具使用寿命。盖体的安装边界尺寸严格匹配对应操纵杆的端部安装槽，基座长宽尺寸与安装槽保持0.1-0.15mm的单边间隙，压入深度设计为8mm，

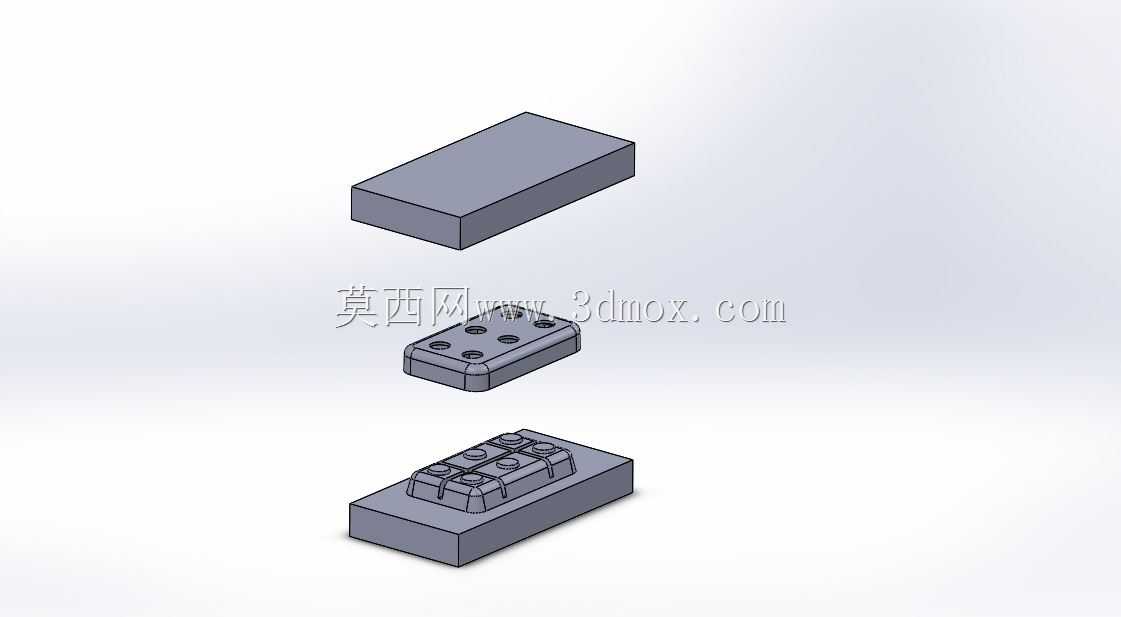

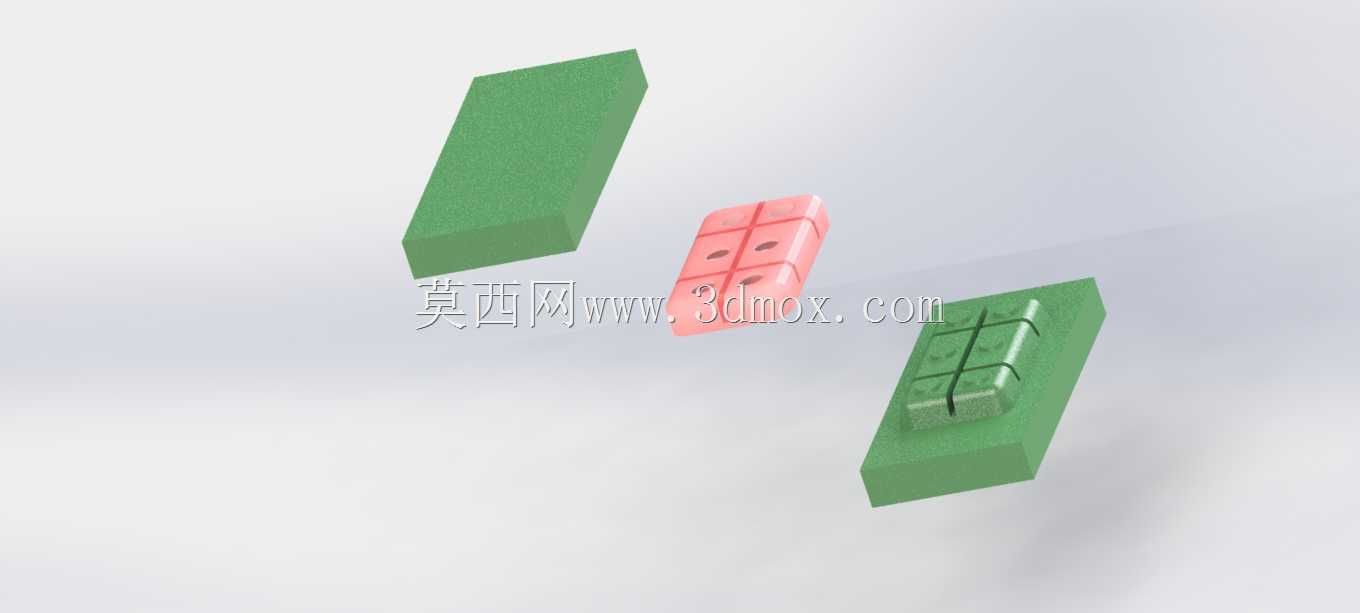

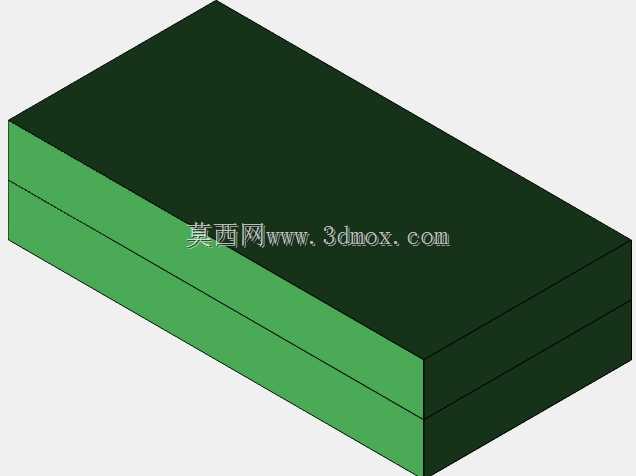

　　既保证安装后不会轻易脱落，也不会因为过盈量太大导致装配时盖体出现开裂。配套的模具结构采用一模两腔的布局，分别成型盖体的基座与顶部贴合结构，进胶点设置在基座背面的非外观面位置，避免进胶痕迹影响产品外观，同时设置了合理的冷却水路，保证成型周期内盖体各部位冷却均匀，减少翘曲变形量，确保成型后的盖体尺寸精度满足装配要求。
