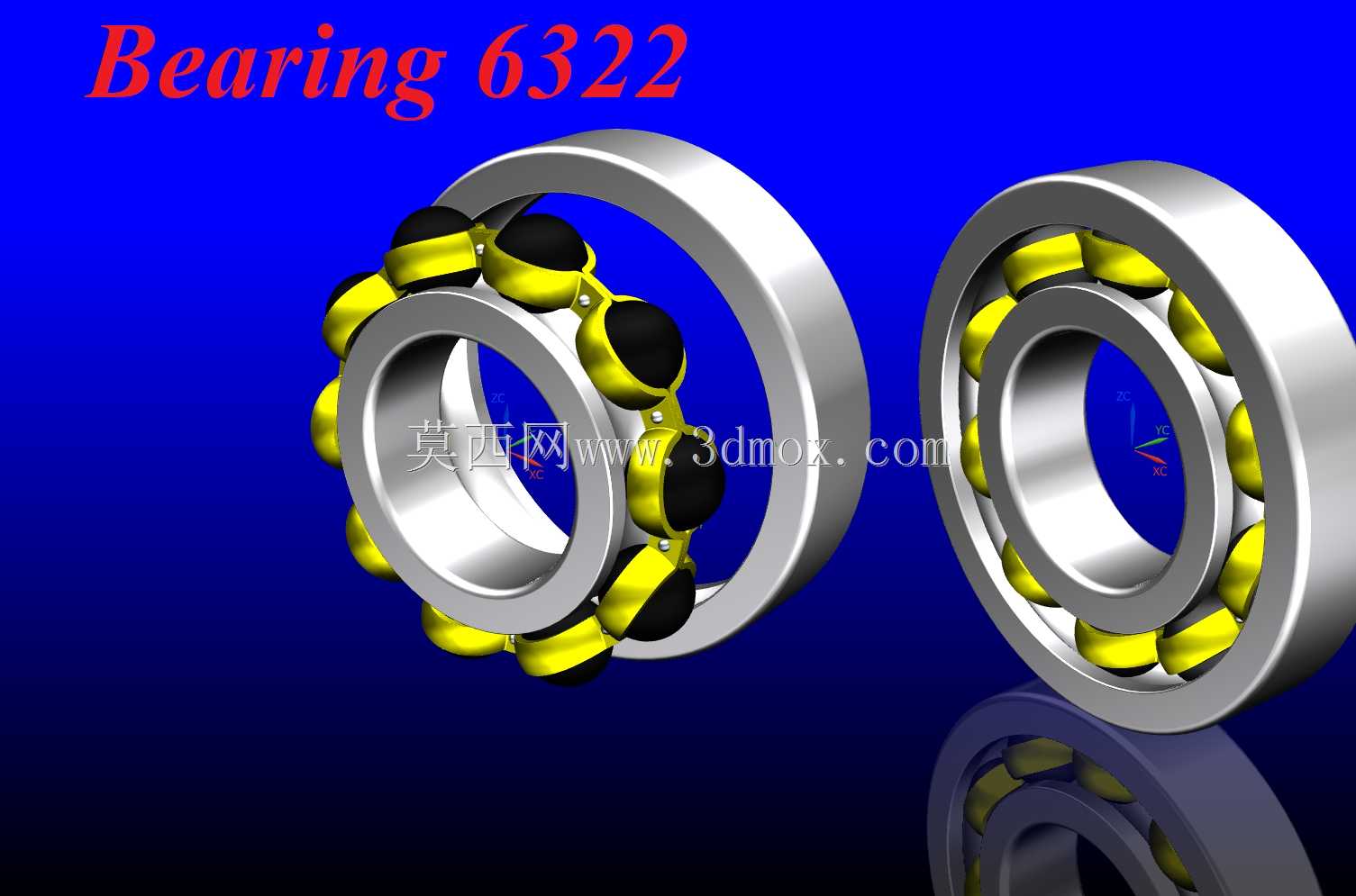

6322型深沟球滚动轴承结构设计

在重载旋转传动场景中，支承部件的选型直接决定整套设备的运行稳定性与维护周期，6322型深沟球轴承作为径向承载能力突出的通用滚动支承件，常被应用在矿山输送辊道、中型减速机输入输出轴、工业风机主轴、机床传动箱等需要承受中等径向载荷、兼顾少量轴向载荷的工位上。这类轴承的核心功能是为旋转轴提供稳定的径向约束，同时将轴运转过程中的摩擦阻力控制在极低水平，减少动力传递过程中的能量损耗，避免轴件在高速旋转时出现径向窜动，保障传动部件的同轴度精度。

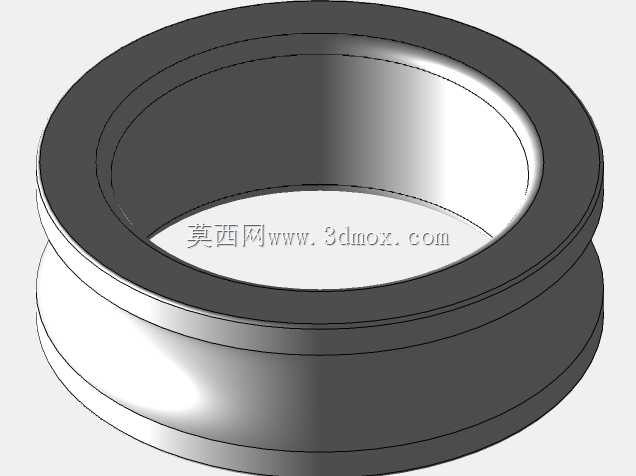

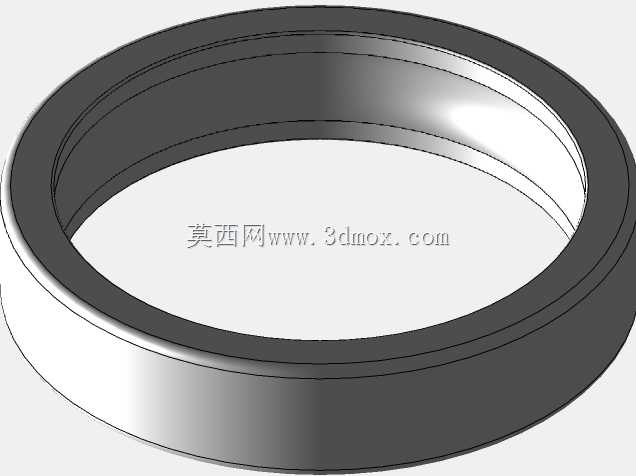

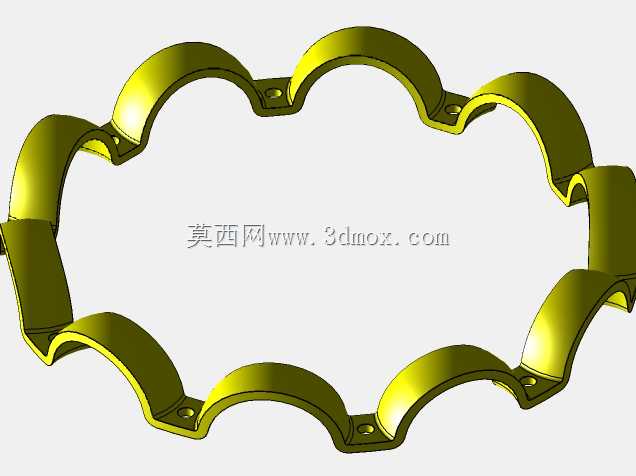

从设计逻辑来看，该轴承采用经典的深沟滚道结构，内圈与外圈的滚道曲率略大于钢球直径，既可以保证钢球在滚道内顺畅滚动，也能在设备出现小幅轴向窜动时提供一定的轴向限位能力。保持架采用浪形冲压结构，将每一粒钢球均匀分隔在滚道圆周上，避免钢球之间直接接触产生摩擦磨损，同时预留了充足的润滑脂存储空间，保障长期运转过程中的润滑有效性。两侧的密封结构可以阻挡外界粉尘、切削液等杂质进入滚道内部，同时防止内部润滑脂泄漏，适配多粉尘、有切削液飞溅的车间作业环境。

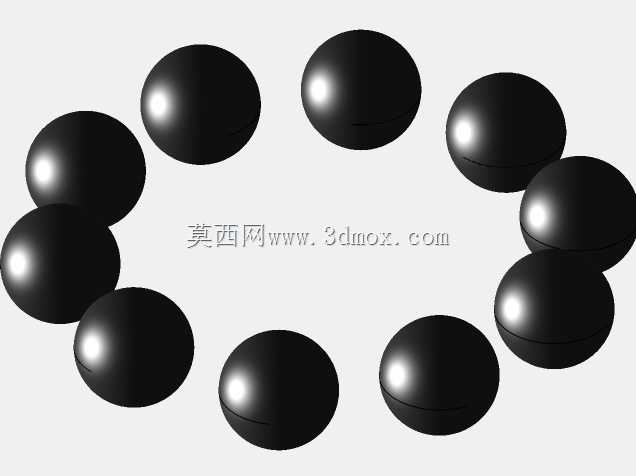

从安装边界来看，该轴承的实际外形尺寸为内径110mm、外径240mm、宽度50mm，安装时需要匹配对应直径的轴颈与轴承座孔，轴肩与座孔的挡肩高度需要符合安装规范，既不能过高导致轴承拆卸困难，也不能过低无法提供足够的轴向定位支撑。装配时优先采用热装工艺，将轴承均匀加热至合适温度后套装到轴颈上，避免直接敲击套圈导致滚道或钢球出现损伤，影响后续运转精度。在三维建模过程中，需要精准还原滚道曲率半径、钢球直径与数量、保持架的兜孔结构、密封件的配合间隙，确保模型在虚拟装配、干涉检查、运动仿真环节能够完全匹配实际零件的装配关系，为后续的工程出图、装配工艺制定提供准确的数字参考。这类轴承的建模过程需要重点关注套圈的倒角尺寸、圆角过渡位置，这些细节直接影响装配时的导入便利性，也会影响轴承在受载时的应力分布，避免应力集中导致的套圈过早疲劳失效。
