SMC带导杆薄型三轴气缸结构设计

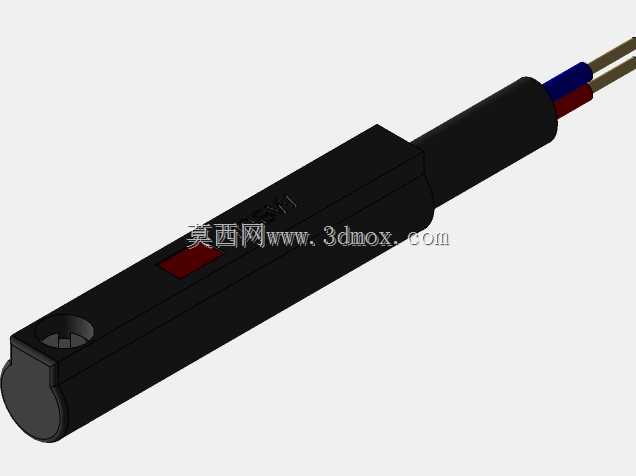

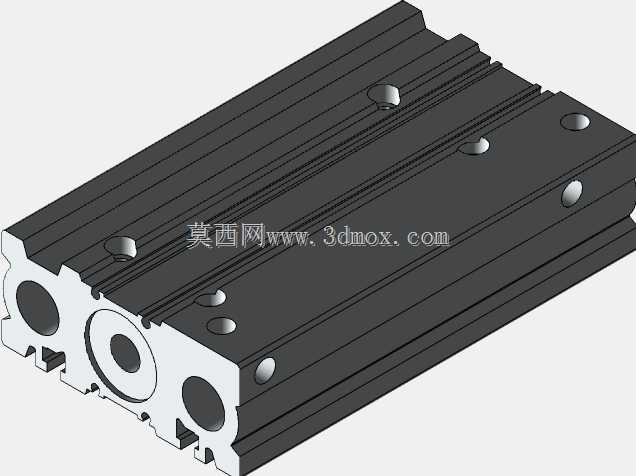

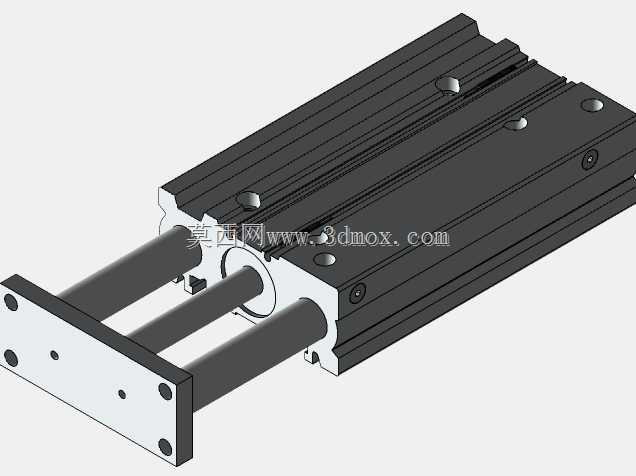

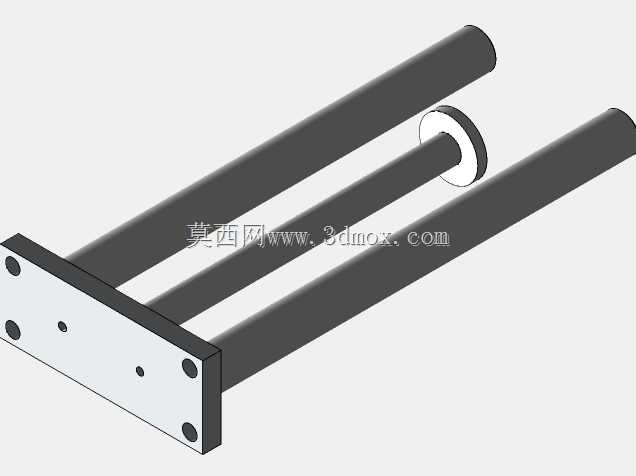

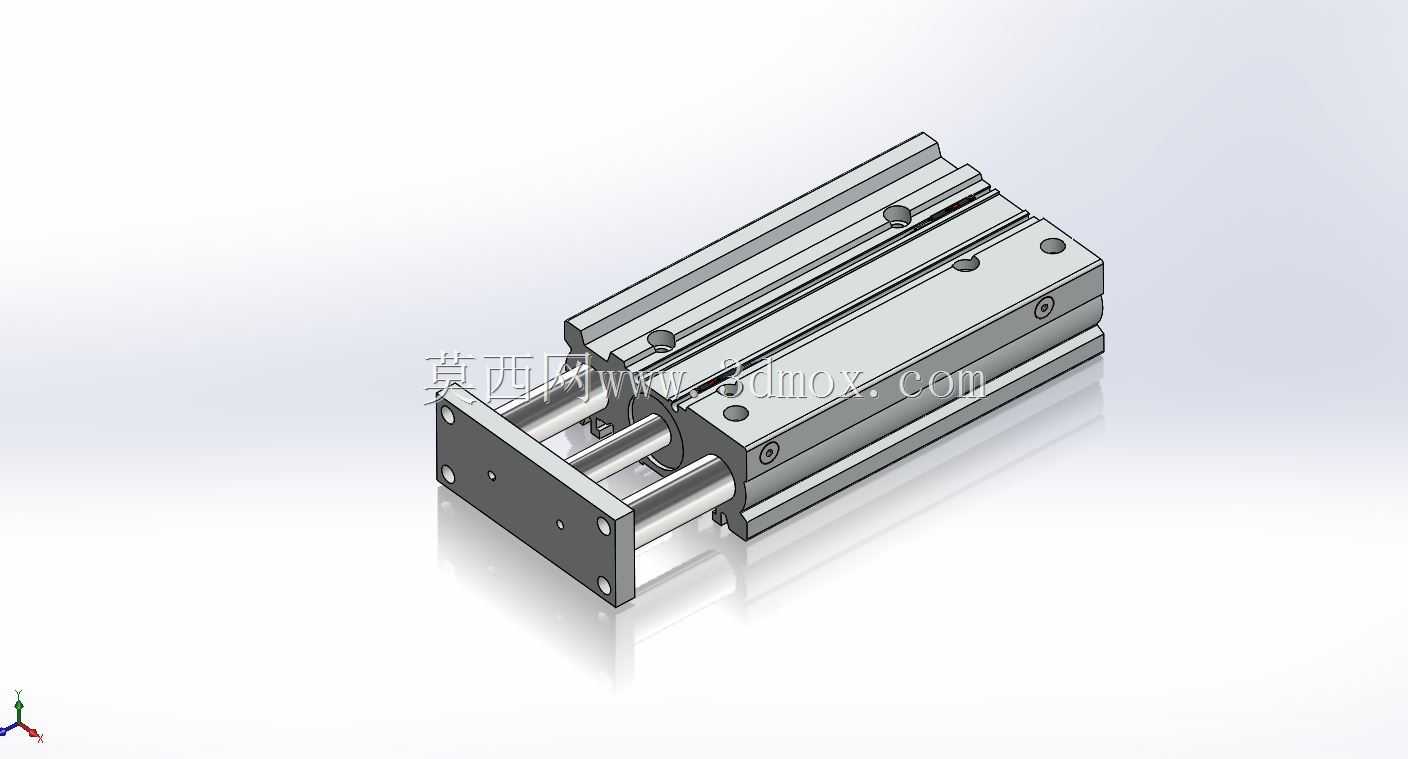

这款带导杆的三轴气缸，是气动回路里常用的执行元件，在非标自动化设备的工位布局里出镜率极高，比如流水线的工件顶升、夹具的压紧对位、移栽机构的短行程推拉，都能看到这类结构的身影。和普通单杆气缸比，它自带的两根平行导杆直接集成在缸体上，不需要额外搭配直线轴承或者导向轴做辅助导向，安装时不用反复调校导杆和活塞杆的平行度，能省不少装配调试的时间，也避免了额外导向件带来的累计安装误差。从结构设计上看，三根杆呈平行排布，中间的活塞杆负责输出气动推力，两侧的导杆专门承担侧向负载，哪怕工位上工件有偏载，或者动作过程中受到横向的外力，导杆也能把力分散到缸体两端的导向套上，不会让活塞杆承受径向力，从根源上减少活塞杆弯曲、密封件偏磨的问题，比普通单杆气缸的抗偏载能力强出不少，也能有效降低活塞杆卡顿、漏气的故障概率。外形上它采用紧凑的薄型缸体设计，缸体截面是规整的矩形，安装面平整度高，既可以从缸体侧面做通孔安装，也能在前端法兰面锁附固定，安装方式灵活，能适配不同的设备安装空间，尤其是在设备内部空间局促、没法预留太长安装位的场景下，这种紧凑结构的优势特别明显。设计时要注意它的安装边界，缸体四周的固定孔位公差要和安装基板的孔位匹配，导杆伸出到最大行程时，前端的安装板不能和周边的传感器、管线支架产生干涉，行程两端要预留足够的缓冲空间，避免活塞硬撞端盖。另外导杆和导向套之间的配合间隙控制得比较小，既能保证导向精度，让前端执行件的重复对位精度满足工位要求，又不会因为配合过紧导致动作卡滞，在压装、移栽、挡停这类对动作稳定性要求高的工位上，这类气缸的适配性很强，不需要额外设计复杂的导向结构，就能满足工位的动作精度和负载要求。
