螺旋滑道式路径跟随输送机构

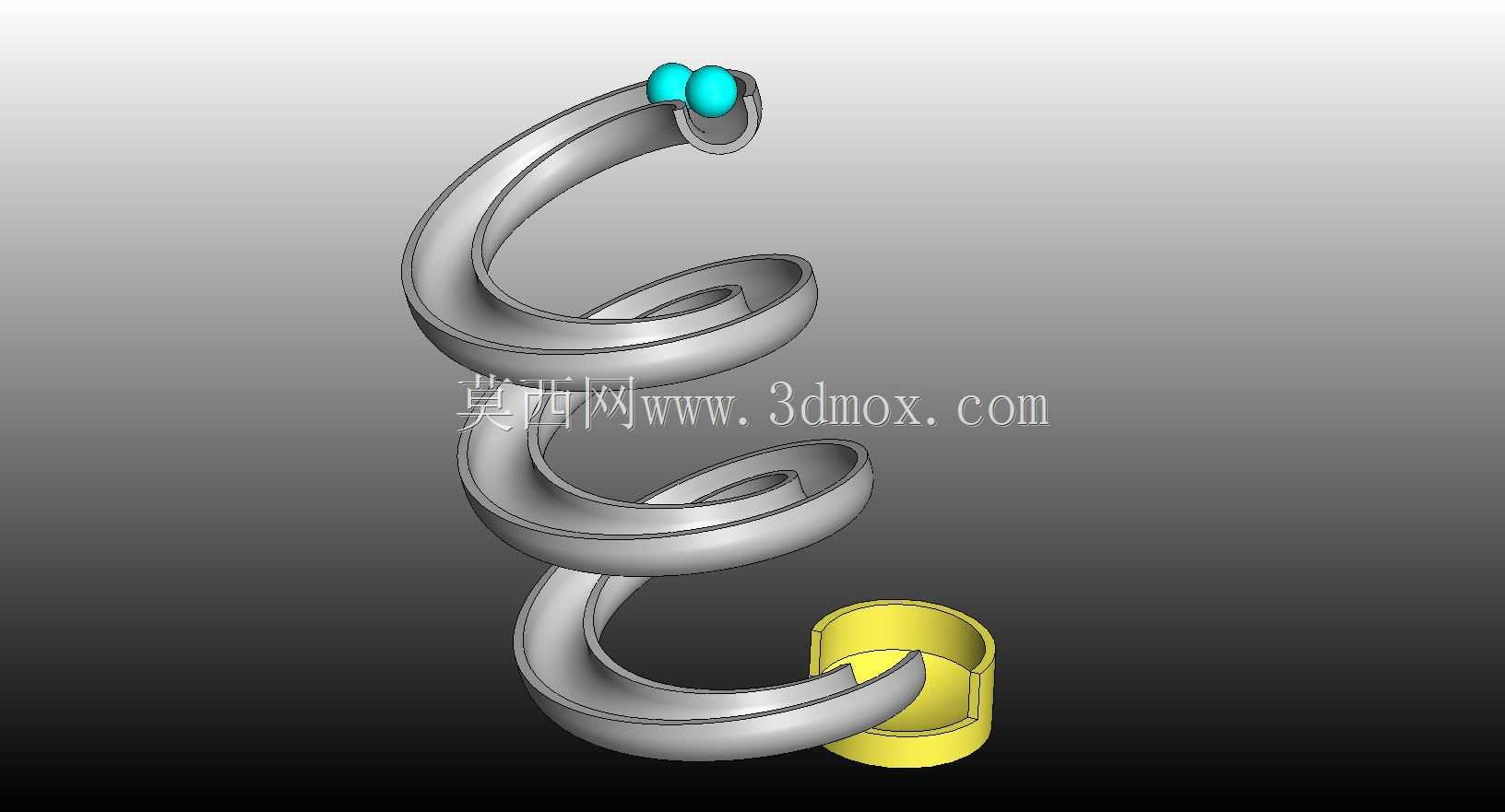

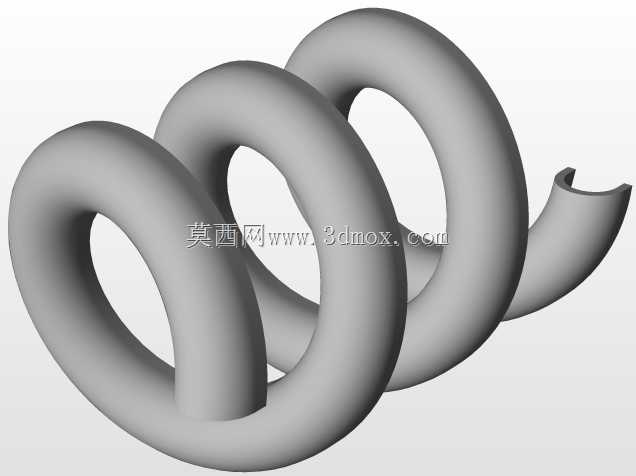

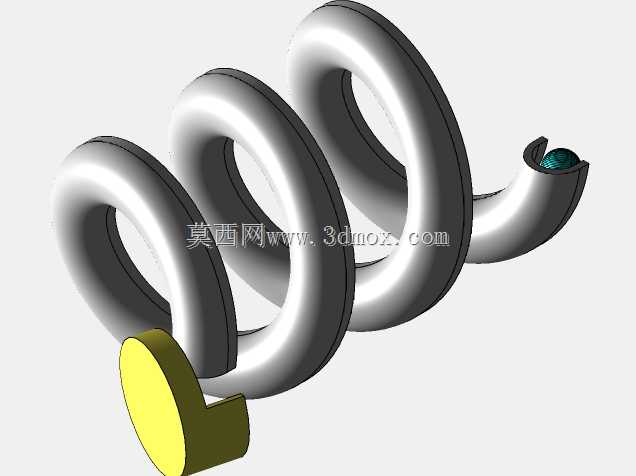

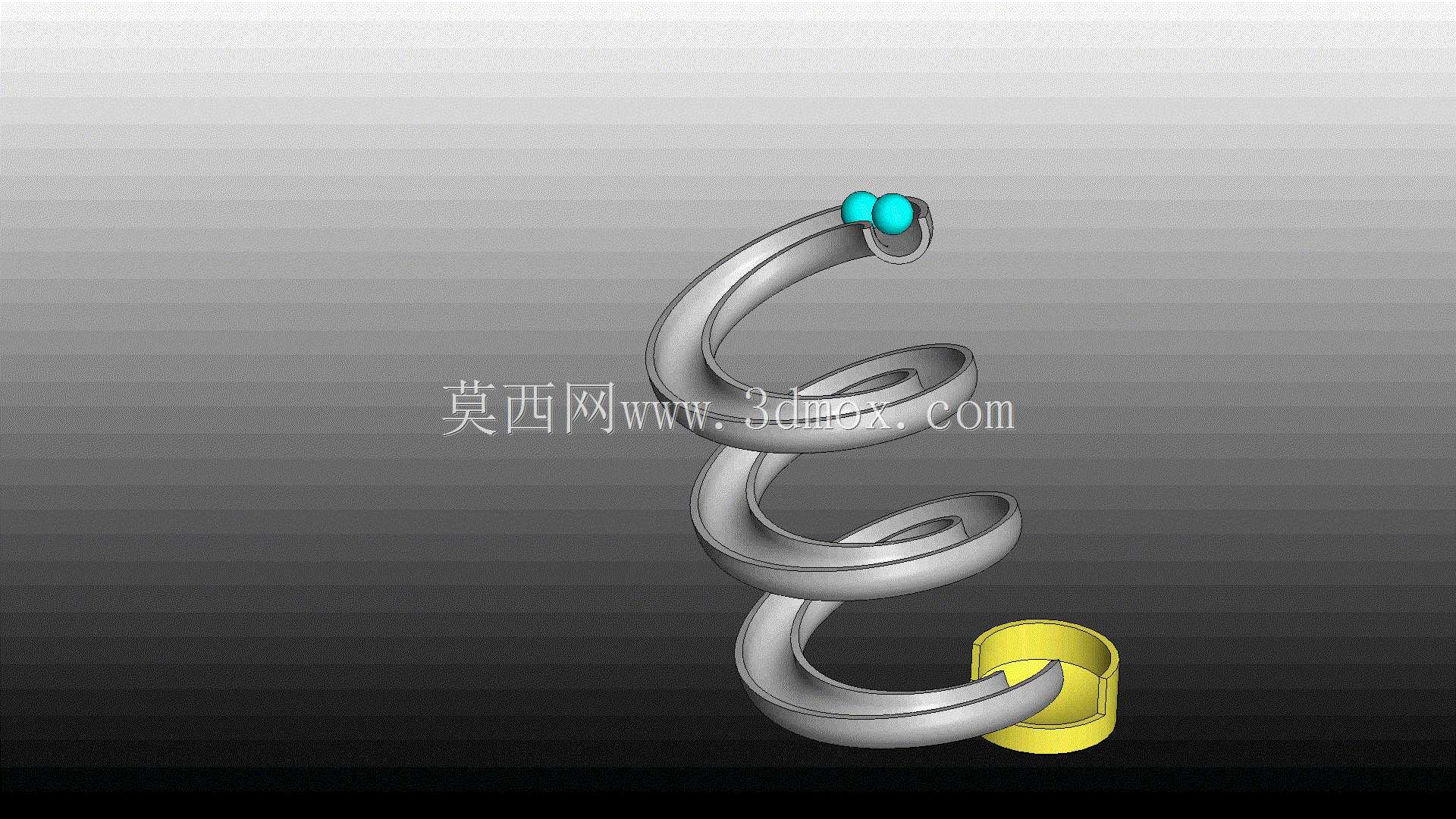

该结构主要应用于轻工生产、小件分拣场景中的定向物料输送环节，可配合上游出料机构完成小件物料的螺旋下落导向，让物料沿预设螺旋轨迹平稳移动至下端接料工位，避免垂直下落带来的物料磕碰、弹跳偏移问题，在电子小零件、包装胶囊、小型五金件的分拣输送线中适配性较强。设计初期先确定上下端的垂直落差与水平投影偏移量，将螺旋滑道的螺距设置为渐变参数，上端入口段螺距较小，匹配上方出料端的物料初速度，避免物料刚进入滑道时因速度过快冲出轨道，中段螺距逐步放大，让物料依靠自身重力沿滑道自然加速下滑，下端出口段螺距再次收窄，配合端部的黄色接料限位座实现物料减速，保证出料位置的一致性。滑道截面采用半开放圆弧槽结构，槽宽匹配输送物料的最大外径，槽深设置为物料直径的三分之二，既可以限制物料的径向偏移，避免输送过程中物料卡滞或脱出，也能方便运维人员快速清理滑道内残留的杂物。端部的接料座采用圆筒式限位结构，内径略大于滑道出口宽度，底部预留安装定位孔，可直接固定在下游输送线或接料平台上，安装时需保证滑道出口切线方向与接料座内壁导向面重合，避免物料撞击接料座内壁出现卡料。整体结构的安装边界需预留螺旋投影直径1.2倍的操作空间，方便后期对滑道表面进行抛光维护，降低物料与滑道壁的摩擦系数，针对不同重量的输送物料，可调整螺旋圈数与滑道壁厚，重量较轻的塑料件可适当减小滑道壁厚，重量偏大的金属小件则需增加滑道壁厚并在螺旋段外侧增加加强筋，避免长期使用后滑道变形影响轨迹精度。该结构无需额外动力源，完全依靠物料重力实现沿预设路径的跟随移动，相比直线倾斜滑道，在相同垂直落差下占用的水平安装空间更小，适合安装空间紧凑的生产线布局，滑道上端的双限位凸点可对接上游出料导轨，保证物料进入滑道时的初始姿态一致，减少输送过程中的姿态翻转，提升下游工位的取料效率。
