Adafruit ItsyBitsy 32u4开发板结构设计

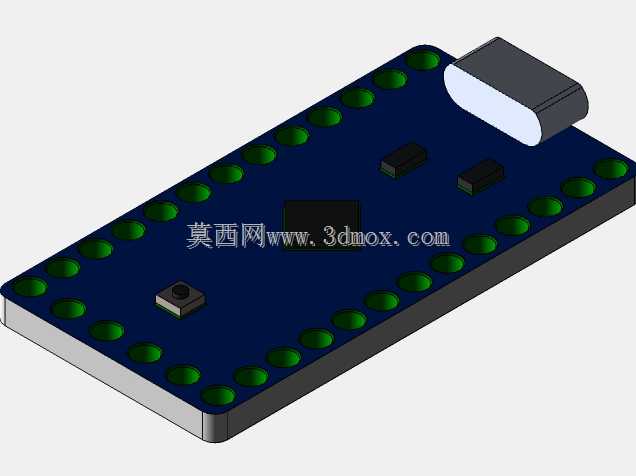

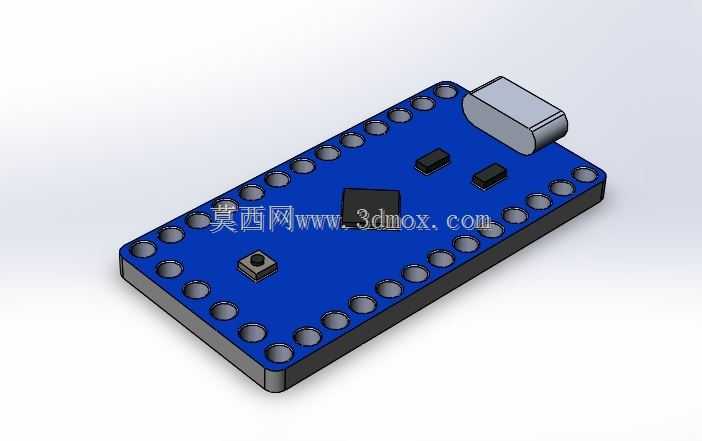

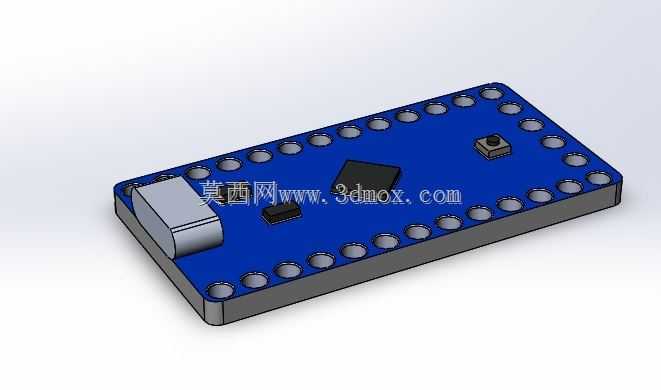

这款小型开发板的结构设计围绕嵌入式项目的紧凑集成需求展开，整体采用长条形板型布局，板身边缘均匀排布半孔焊盘，既支持直插焊接到用户自定义载板，也可通过排针实现面包板快速插接，适配原型验证阶段的快速调试与成品阶段的永久焊接两类使用场景。板载核心控制芯片布置在板身中部区域，避开边缘焊盘的焊接应力影响区，同时将USB接口、复位按键、电源指示元件沿板身短边一侧排布，既保证外接线缆时的走线空间，也避免外接部件与周边焊接元件产生干涉。板上预留的两个矩形开孔对应板载状态指示灯的透光位置，顶部的USB接口采用Micro-B规格，接口金属外壳做了结构加强处理，可承受日常插拔的侧向受力，降低接口脱落的失效风险。从安装边界来看，板身整体厚度控制在极低水平，除顶部USB接口凸起部分外，其余区域元件高度均不超过板身厚度的两倍，可嵌入到空间极度受限的小型电子设备内部，比如可穿戴装置、小型传感节点、定制化外设等场景中使用。设计时充分考虑了手工焊接的工艺需求，所有焊盘尺寸均预留了足够的手工焊接余量，元件间距满足常规返修工具的操作空间，即使是电子爱好者手工焊接也不易出现桥连问题。板身四角做了小圆角处理，避免尖锐边角在装配过程中划伤线材或操作人员，同时也减少了板边应力集中导致的PCB开裂风险。电源相关的滤波电容紧贴核心芯片布置，缩短电源走线长度，降低电源纹波对核心芯片运行稳定性的影响，复位按键采用轻触式设计，按键行程适中，触发力度合适，不会因为日常搬运中的轻微触碰导致误复位。在实际项目应用中，这款开发板可作为小型智能硬件的核心控制单元，直接集成到最终产品中，无需额外设计核心控制电路，大幅缩短产品开发周期，其标准化的引脚排布也兼容市面上主流的小型开发板扩展配件，可快速对接各类传感模块、驱动模块，快速完成功能验证。板身的丝印层清晰标注了每个引脚的功能定义，装配和调试时无需反复查阅手册即可快速完成接线，降低调试阶段的出错概率。整体结构没有冗余设计，所有元件布置都围绕紧凑、可靠、易用三个核心目标，在极小的板身空间内集成了完整的微控制单元最小系统，兼顾了原型开发的便利性和成品集成的实用性。
