90度转弯带式输送设备结构设计

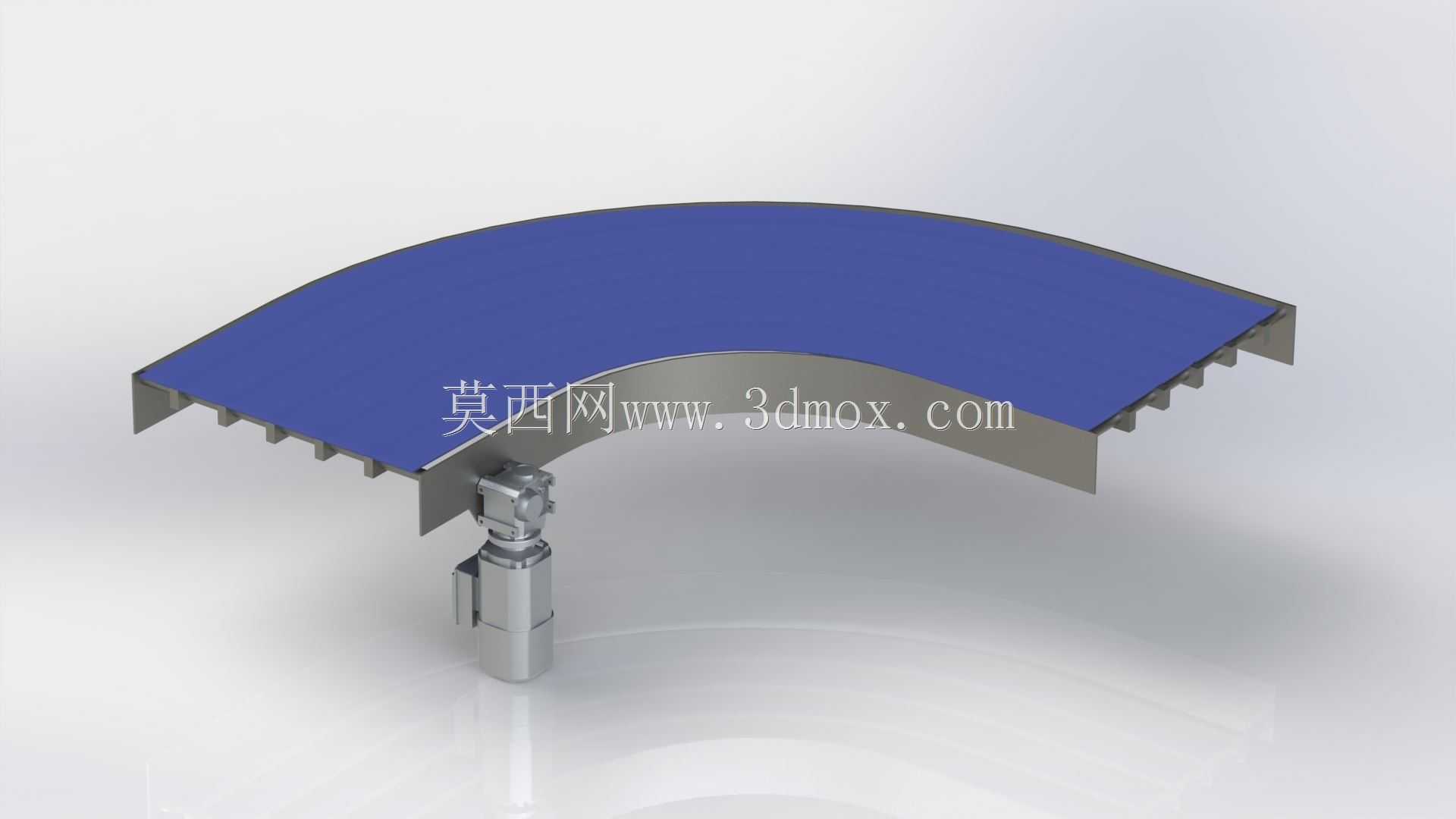

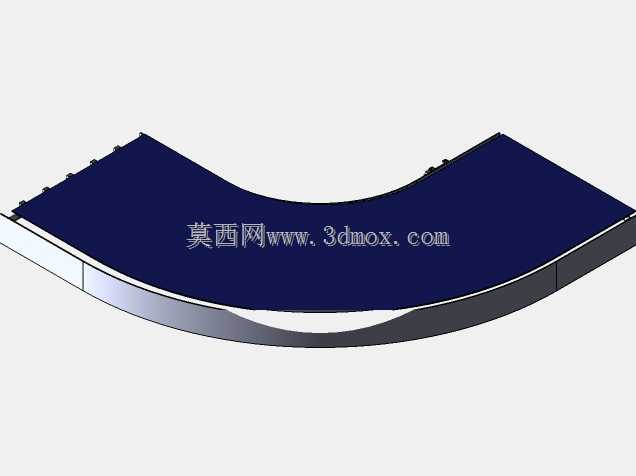

这款90度转弯带式输送结构，主要应用在生产车间流水线布局转角、仓储分拣线换向、包装工序流转衔接等场景，解决直线输送无法完成的直角转向物料传输需求，适配箱体、袋装、规整小块工件的连续输送作业，能在有限的厂房空间内完成输送线路的转向排布，减少物料中转搬运的环节，提升产线流转的连贯性。从结构设计来看，弧形机架采用分段折弯成型的钣金框架作为承载主体，转弯段的皮带内侧配套导向支撑结构，避免皮带在弯道运行时出现跑偏、侧边翘起的问题，下方的支撑腿搭配可调脚座，可根据现场安装地面的平整度调整整体高度，保证输送面的水平度，驱动端采用侧装式的传动单元，通过电机配合减速机构驱动主动辊转动，带动皮带沿弧形轨道运行，转弯段的托辊采用小间距排布，贴合皮带的弧形走向，保证输送面在承载物料时不会出现凹陷、卡顿的情况。设计过程中优先考虑了安装边界的适配性，转弯段的内外圆弧半径按照常规产线的通道预留尺寸设定，两端的对接接口可直接与同宽度的直线皮带输送机接驳，不需要额外制作过渡转接件，机架侧边预留了光电传感器、挡边、导条等附件的安装孔位，方便后续根据输送物料的特性加装防护或定位组件。皮带表面采用防滑的平面结构，可适配大多数常规工业物料的输送需求，框架的边角处做了圆弧倒角处理，避免安装和运维过程中出现磕碰划伤，驱动单元的安装位置预留了检修空间，日常维护时可直接拆卸护罩完成张紧度调整、易损件更换等操作。在实际选型应用中，这类转弯输送结构常和直线输送机、提升机、分拣设备组合使用，构成完整的物料输送网络，尤其适合电商仓储分拣、食品包装线、电子元件组装线、汽配零部件加工线等需要灵活排布输送路径的场景，结构本身没有复杂的特殊定制部件，大部分零部件都采用通用标准件，加工和装配难度较低，后期运维的备件替换成本也相对可控，转弯处的输送速度可根据前后端设备的运行速度做匹配调整，保证整条输送线的运行节拍统一，避免物料在转角处出现堆积、滑落的问题。
