工业产线瓶带式工件输送机构设计

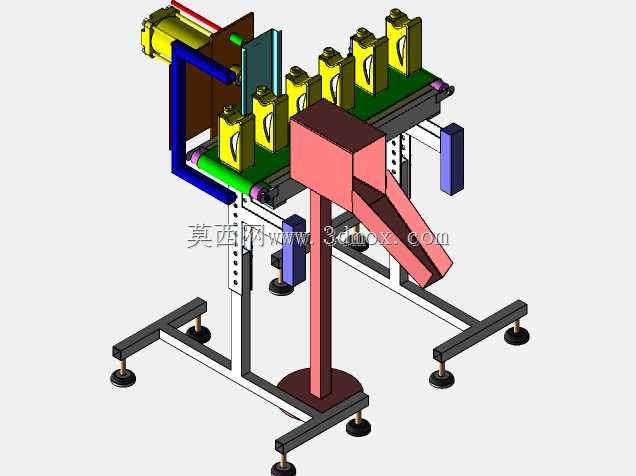

这款瓶带式输送机构主要面向日化、食品灌装后段的规整工件转运场景，适配圆柱类、带定位卡槽的小型盒装工件的工位间传递需求，可直接对接灌装出料端、检测工位、装箱工位的衔接缺口，替代传统平皮带输送易打滑、工件定位偏移的问题。从结构设计逻辑来看，设备采用分体式支撑框架，底部为四脚可调式方管焊接机架，每个支脚配套防滑减震脚杯，可适应车间地面±15mm的高度差，安装时无需额外预埋固定螺栓，直接摆放调平即可接入产线，机架整体占地宽度控制在600mm区间，长度可根据产线间距在800-1200mm范围内适配调整，不会占用过多车间通道空间。输送执行端采用带定位卡槽的专用瓶带，卡槽间距匹配常见200-500ml瓶装工件的外径，工件放置后不会在输送过程中发生侧翻、移位，输送速度可通过端部的驱动电机配合调速器实现0.1-0.5m/s的无级调节，匹配不同产线的节拍需求。设备端部设置倾斜式导料溜槽，溜槽角度设计为32度，刚好满足工件依靠自重顺滑滑落至下一工位的角度要求，溜槽内壁做圆角过渡处理，避免刮擦工件表面的包装标签。机架中部设置可调节高度的立式支撑柱，用于固定导料槽与侧边导向挡板，挡板间距可通过腰型孔进行±50mm的调节，适配不同直径规格的工件输送需求，无需更换核心输送部件即可完成多规格产品的快速换型。驱动端采用侧装式电机布局，电机与主动辊之间通过联轴器直连，减少链传动带来的间隙与噪音，设备运行时的整体噪音控制在65分贝以内，符合车间作业的噪音标准。侧边配套的导向护板采用透明有机玻璃材质，既可以防止工件在输送过程中从侧边掉落，也方便运维人员实时观察输送状态，出现卡料时可快速排查故障点。整体结构没有冗余的复杂部件，日常维护仅需定期检查瓶带张紧度、清理溜槽内的积尘即可，运维难度低，适合中小批量生产的加工车间长期连续运行。
