四通道称重传感信号调节放大器结构

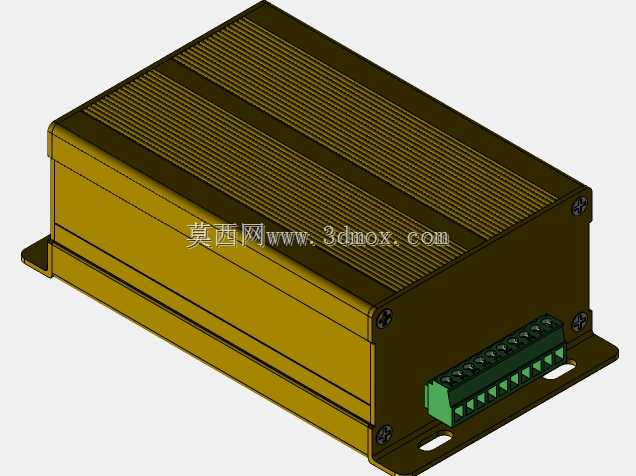

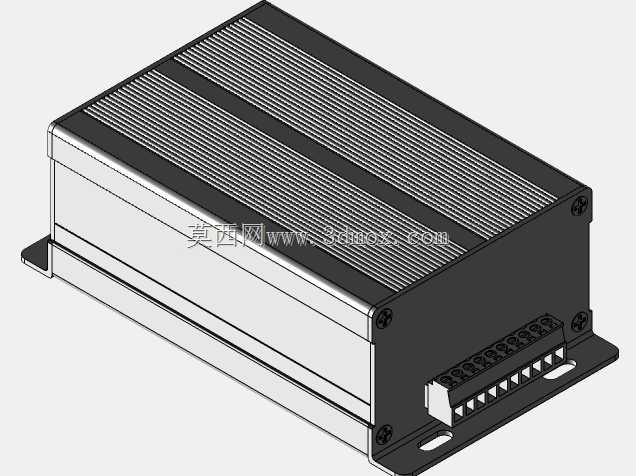

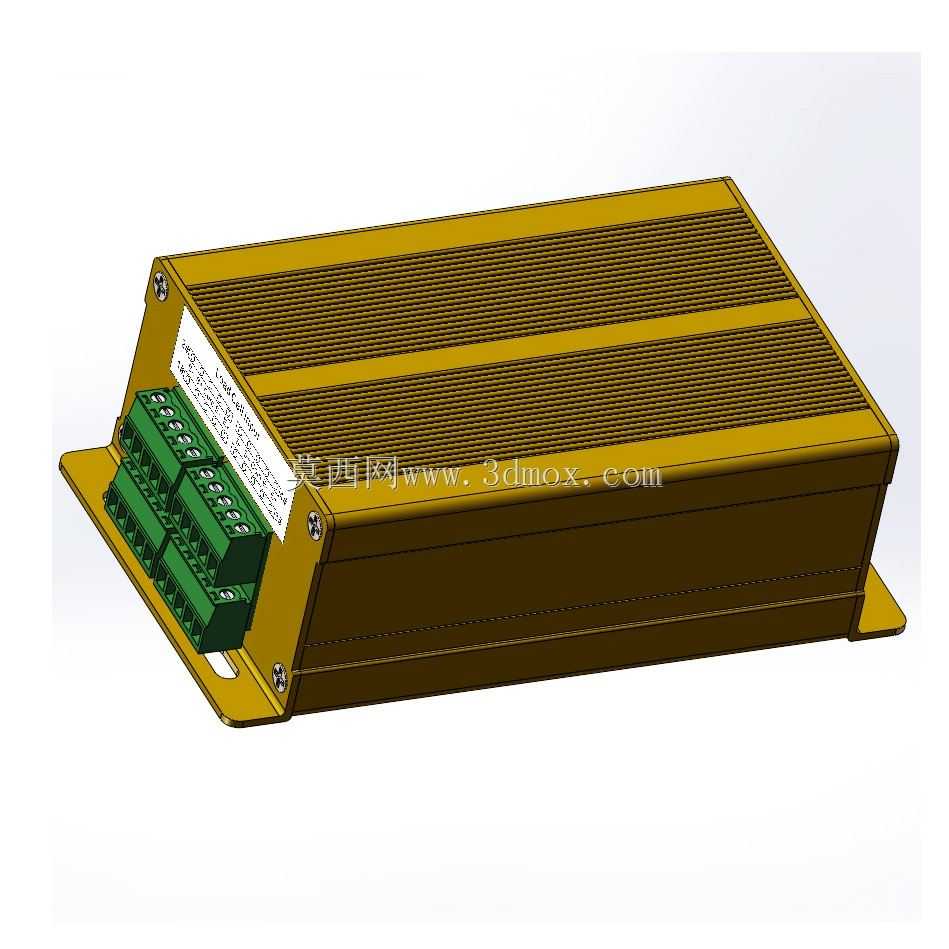

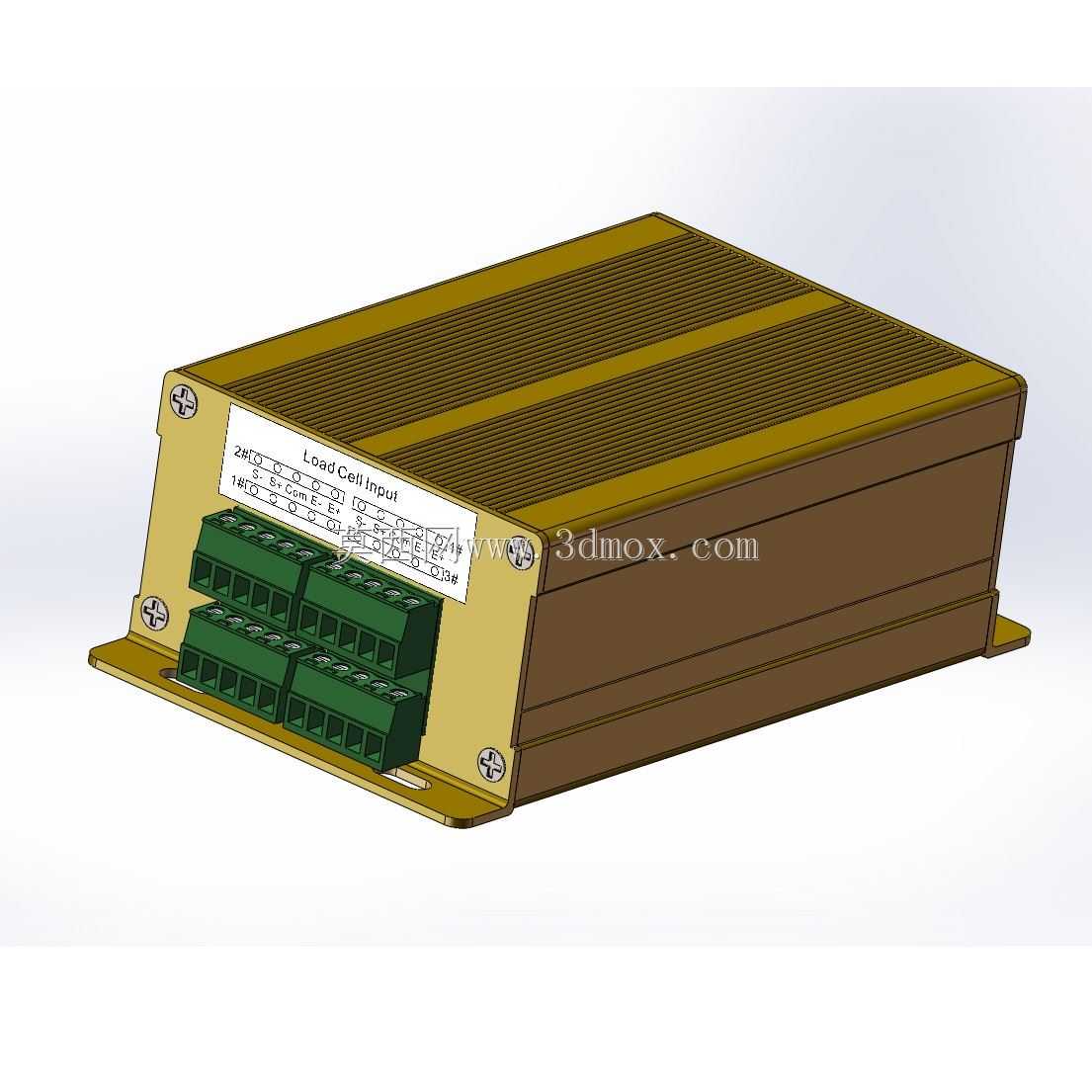

这款四通道信号调节放大器，主要面向工业称重、载荷监测类场景的信号变送需求，可同时接入四路称重传感器完成信号调理，适配0-5V、0-10V、4-20mA三类标准工业输出信号，能直接对接PLC、采集卡等后端工控设备，省去额外的信号转换模块。从结构设计来看，外壳采用带散热筋的金属型材壳体，两侧预留安装固定耳，安装孔位适配常规电控柜内的导轨或平板安装场景，壳体表面的平行散热筋既提升了壳体结构强度，也能在长时间满负荷工作时增大散热面积，避免内部电路因温升出现零点漂移。前端接线区域采用分层排列的绿色接线端子排，每路传感器的激励、信号接线位独立排布，端子旁印有清晰的丝印标识，现场接线时可直接对应线序接入，减少错接概率，端子排上方贴有参数标识标签，标注了各通道的接线定义与激励参数，方便现场调试时快速核对。设计时充分考虑了工业现场的安装边界，整体外形为规整的长方体结构，边角做了钝化处理，不会在安装维护时划伤操作人员，壳体的拼接缝隙做了错位咬合设计，能阻挡大部分工业现场的粉尘侵入，适配车间、料仓、生产线旁等常规工业安装环境。在实际应用中，这类放大器常被用在多工位检重秤、料仓多点称重监测、平台秤分路检测、自动化生产线载荷监控等场景，相比单通道放大器，它能在同一个安装位完成四路信号的同步调理，减少电控柜内的器件占用空间，同时统一的供电与输出接线也能简化现场布线工作量，降低线路故障点。内部电路布局做了分区处理，电源处理模块与信号放大模块物理分隔，减少电源纹波对微弱称重信号的干扰，保证输出信号的稳定性，接线端子采用螺钉压接式结构，能适配0.5-2.5平方毫米的多股工业导线，压接后抗拉扯能力强，不会因为设备运行的轻微震动出现接线松脱的问题。壳体底部预留了接地接线位，现场安装时可直接接入车间接地网，提升设备的抗电磁干扰能力，适配变频器、伺服电机较多的复杂电磁环境，避免信号传输出现跳变误差。
