老式手摇式家用绞肉机结构三维设计

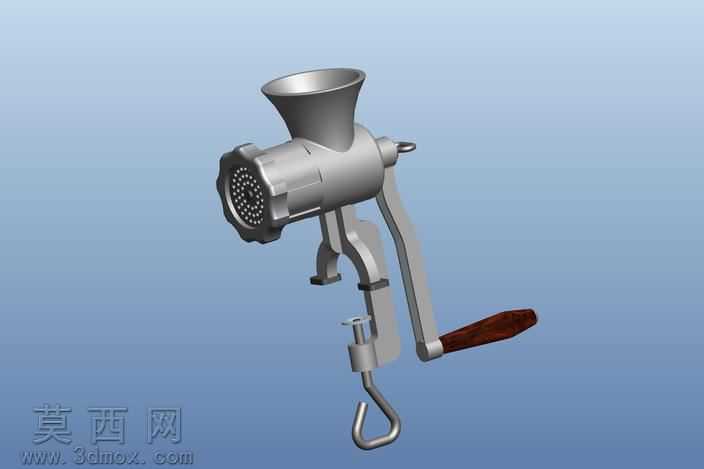

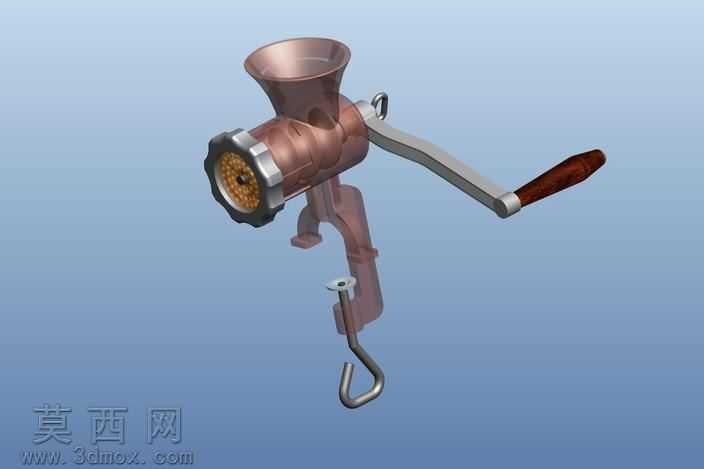

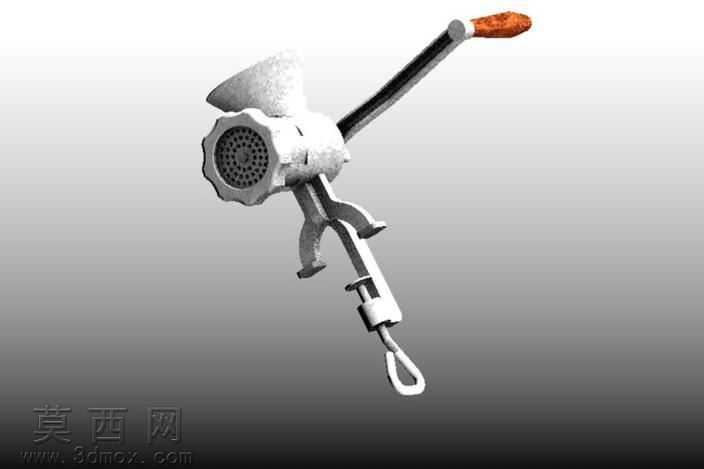

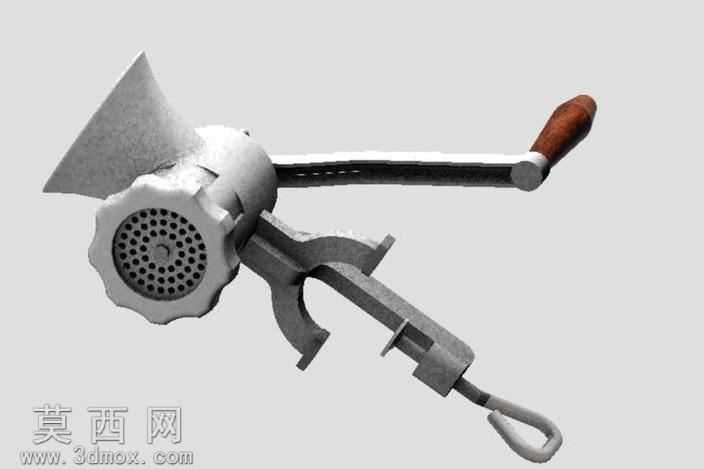

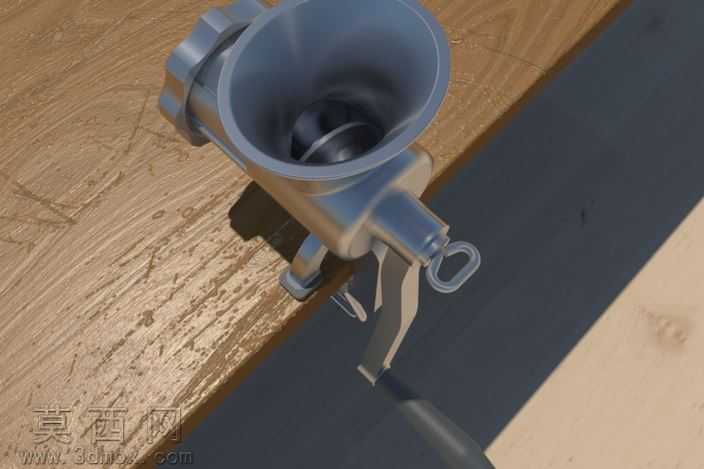

本作品为老式手摇绞肉机的三维建模设计成果，建模阶段完整还原了传统手动绞肉机的全部功能结构，整体建模过程严格遵循实物的尺寸比例与装配逻辑，对各个功能部件进行了独立建模后完成整体装配约束，确保各活动部件的运动关系符合真实产品的使用逻辑。模型首先构建了顶部敞口的进料斗结构，采用大倾角漏斗造型，方便食材投入同时避免食材卡滞，进料斗与主机腔采用一体化衔接结构，保证食材输送过程的顺畅性。主机腔作为核心容纳结构，内部预留了螺旋输送绞龙的安装空间，腔体内壁做了适配螺旋推送的导向弧度设计，前端出料位置设计了带密集多孔的出肉孔板，孔板采用边缘卡扣式固定结构，搭配旋转锁紧压盖实现孔板的快拆固定，方便使用后的清洁与孔板更换。传动部分采用手摇曲柄结构，曲柄与内部绞龙轴采用方榫插接的传动连接方式，保证扭矩传递的稳定性，曲柄末端设计了符合人体工学的木质握柄，握柄做了圆润弧面处理，降低长时间摇转的手部摩擦不适感。机身固定结构采用桌面夹装式C型夹结构，夹体下方配置了锁紧螺杆与压盘，可通过旋转螺杆将整机牢固夹持在桌面边缘，避免使用过程中机身移位。渲染阶段针对不同部件匹配了对应材质，金属机身部分做了哑光铸铁质感处理，还原老式绞肉机的金属厚重质感，木质握柄部分添加了自然木纹纹理与半哑光漆面效果，夹装螺杆、出肉孔板等活动金属部件做了轻微的使用磨损质感处理，提升模型的真实感。整体设计完整复现了传统手动绞肉机的机械结构逻辑，各部件的装配间隙、活动行程都经过反复校验，既还原了老款厨具的复古外观，也清晰展现了手动绞肉设备从进料、螺旋推送、挤压出肉到机身固定的完整工作原理，可作为厨具结构设计参考、复古工业产品展示素材使用。
