雅马哈TRX850摩托车顶轭结构设计

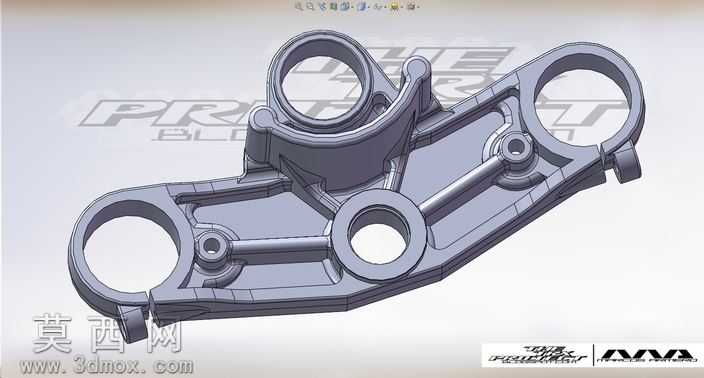

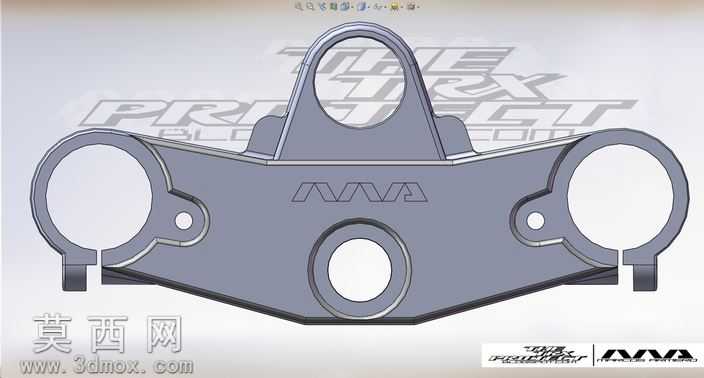

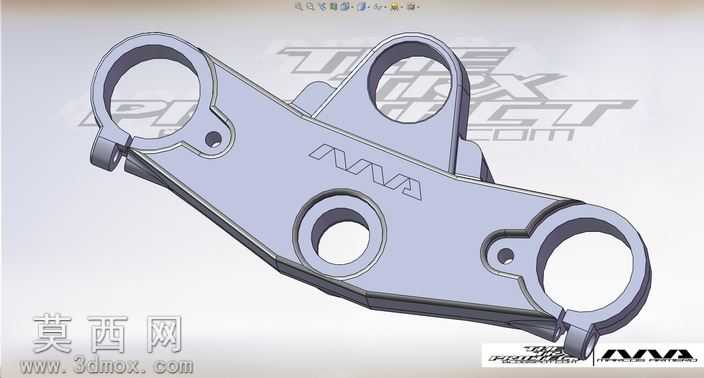

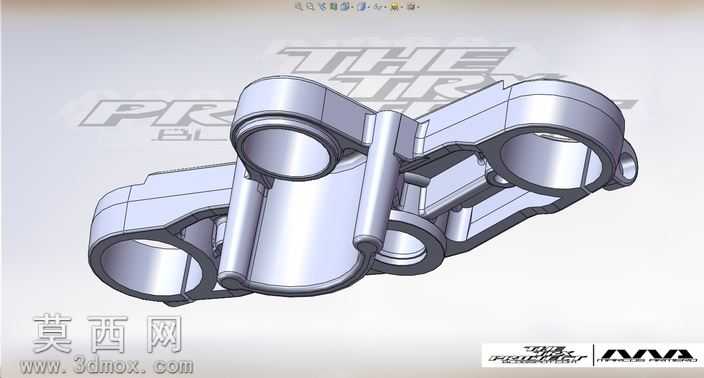

本作品为雅马哈TRX850车型配套的转向顶轭三维建模成果，建模过程依托参数化三维设计环境完成，整体建模逻辑遵循机车转向部件的实际装配逻辑与力学承载需求展开。建模初期先梳理顶轭的功能定位：作为摩托车转向系统上联板部件，顶轭承担着连接左右前减震筒、固定方向把基座、衔接转向柱的核心作用，因此建模全程以同轴度、安装孔位精度、结构强度冗余为核心设计基准。首先搭建基础骨架草图，以转向柱安装孔的中心轴线为全局基准，对称布局左右两个减震筒夹持孔位，两孔的中心距严格匹配TRX850原厂前减震的安装间距，确保装配时的适配性；随后通过凸台拉伸、切除放样等特征逐步构建主体承力结构，针对顶轭中部的加强筋结构，采用变半径圆角过渡处理，既避免应力集中问题，也还原了原厂部件的铸造工艺特征。材质渲染阶段，主体结构赋予哑光金属铝合金材质，模拟机车部件常用的铸铝表面质感，针对夹持孔的内壁、螺栓安装孔的贴合面等机加工区域，单独赋予高光金属材质区分加工面与铸造面，不同材质的粗糙度、反光度参数经过多轮调试，最终渲染效果能够清晰呈现部件的结构层次与工艺特征。结构设计上，在顶轭的侧方预留了仪表支架、车把压块的安装凸台与螺纹孔位，所有孔位的深度、螺纹规格均参考原厂维修手册的参数设置，中部的减重槽采用不规则曲面切除，在保证整体结构刚性的前提下尽可能降低部件自重，符合机车部件轻量化的设计趋势。建模过程中对所有装配贴合面做了公差预留处理，夹持减震筒的孔位设置了微小的开口缝隙特征，还原实际部件通过螺栓锁紧夹持减震的结构逻辑，避免建模出现完全封闭无法装配的结构错误。整体模型的曲面过渡顺滑，无破面、重叠面等建模缺陷，所有特征的参数均可编辑调整，可直接用于后续的工程图导出、结构受力仿真、改装方案验证等场景，完整还原了该款经典车型顶轭部件的结构细节与设计逻辑。
