ABBIRB760工业机器人支撑底座结构

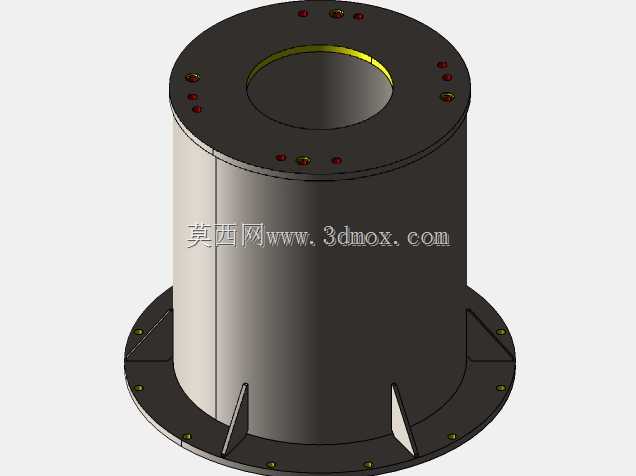

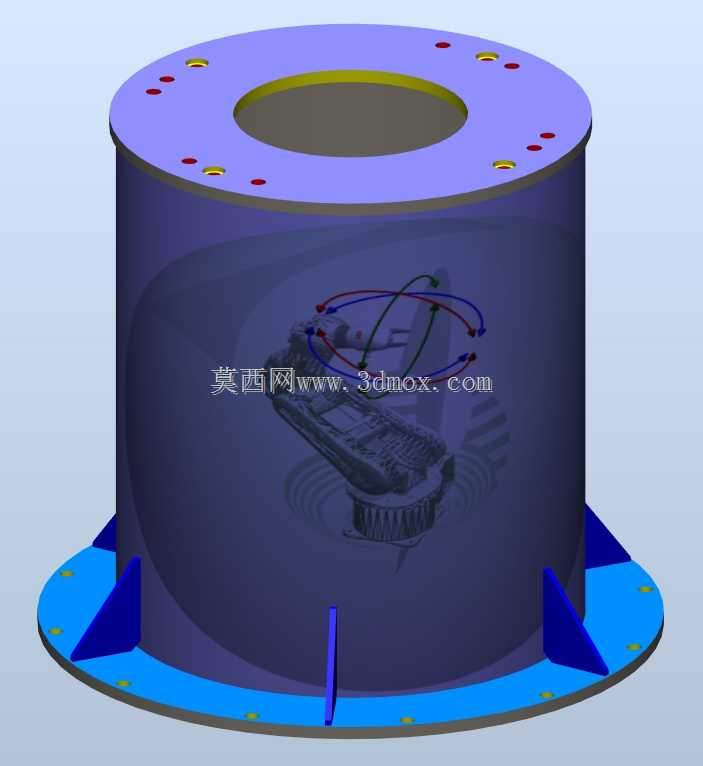

在重载工业机器人的产线部署场景中，底座作为整机承载的核心构件，直接决定了机器人高速运行时的稳定性与重复定位精度，IRB760作为大负载搬运、码垛、点焊工况常用的机器人型号，其底座的结构设计需要兼顾刚性、安装适配性与运维便利性。该底座整体采用圆筒式主承力结构，相比传统方箱式底座，圆筒形的侧壁结构在同等壁厚下具备更优的抗扭截面系数，能够有效抵消机器人大臂伸展、急停换向时产生的交变倾覆力矩，避免长期运行后底座焊缝出现疲劳开裂的问题。底座顶部的法兰安装面均匀布置了多组定位销孔与螺纹连接孔，孔位的位置度公差严格匹配IRB760本体的安装接口，无需额外加工转接板即可直接完成机器人本体的固定，法兰面的平面度控制在0.05mm以内，保证机器人安装后基准面无倾斜，从根源上减少TCP点的校准误差。底部的安装法兰采用外伸式圆盘结构，圆周方向均匀分布地脚螺栓过孔，同时在圆筒侧壁与底部法兰之间布置了多组三角形加强筋，筋板的厚度与排布角度经过受力仿真优化，能够将本体传递的竖向载荷与倾覆力矩均匀分散到整个安装基础上，避免局部应力集中导致的基础预埋件松动。底座的中空内腔预留了足够的走线空间，机器人本体的动力电缆、编码器线缆、气管管线可以从内腔直接穿入底部的走线槽，避免管线外露在设备外侧被工件剐蹭，同时也能减少运行过程中管线随关节摆动产生的拖拽磨损。在产线布局时，该底座的安装边界需要匹配地面预埋件的分布尺寸，底部法兰的外径决定了设备安装所需的最小占地空间，顶部法兰的高度则需要结合末端执行器的作业高度范围做匹配，若产线需要抬高机器人作业高度，也可在该底座下方增加同规格的加高段，连接法兰的孔位完全通用，无需重新设计转接结构。从结构设计逻辑来看，该底座没有冗余的复杂结构，所有的特征都服务于承载、安装、走线三个核心功能，圆筒侧壁的厚度经过拓扑优化，在保证整体刚性满足满负载运行要求的前提下尽可能控制自重，降低运输与现场安装的吊装难度，所有的连接孔位都做了倒角处理，既可以避免安装时螺栓刮伤螺纹，也能去除机加工产生的毛刺，防止装配过程中杂质进入配合面影响安装精度。
