波林GMPD系列减速电机三维结构

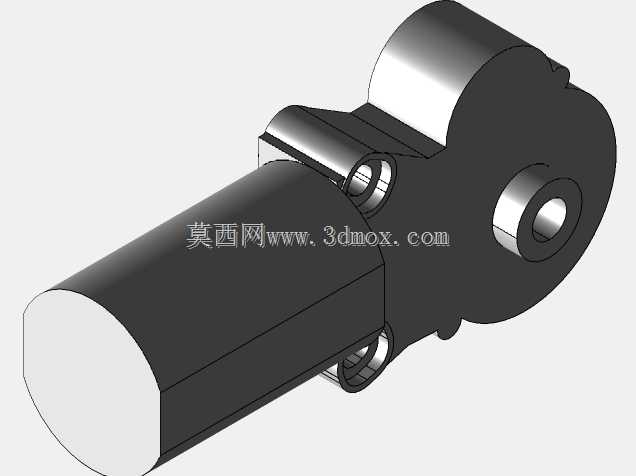

这款带齿轮减速结构的驱动单元，常被应用在小型自动化执行机构、桌面级传动装置、小型教具改装、民用电动小设备的动力输出场景中，作为整套设备的动力源，它承担着将电机转子的高转速通过内置齿轮组降速增扭的作用，匹配低转速大扭矩的负载需求，避免直驱电机扭矩不足无法带动负载的问题。从结构设计来看，模型还原了该款减速电机的整体布局，圆柱段为直流电机本体部分，侧边的异形壳体为齿轮减速腔，内部容纳多级齿轮传动副，输出轴从减速腔端面伸出，轴端保留了安装定位的轴径与孔位特征，方便设计人员在做整机装配时直接匹配对应联轴器或者负载连接件。建模过程中优先保证了外部安装尺寸的准确性，电机本体的外径、减速腔的各安装凸台位置、输出轴的中心高、安装孔的孔距与孔径都参考实物尺寸做了还原，能直接用于设备布局阶段的干涉检查，不需要设计人员再反复核对实物测绘尺寸。在实际选型应用中，这类小型减速电机多用于对安装空间有严格限制的场景，比如小型传送带的驱动、智能储物柜的锁止机构驱动、小型电动云台的转动驱动、DIY电动装置的动力输出，它的一体化结构不需要额外搭配独立减速箱，能大幅减少装配环节的零件数量，降低整体结构的复杂度。模型上保留了壳体上的安装凸耳特征，这些凸耳上的通孔是用于整机安装固定的结构，设计时需要注意安装面的平面度要求，避免锁紧螺丝时壳体受力不均导致内部齿轮啮合卡滞。输出轴的轴向定位尺寸也做了还原，设计连接结构时要预留足够的轴向间隙，避免运转过程中轴端顶死造成额外负载，烧坏电机绕组。从传动特性来看，这类集成式减速电机的齿轮组多采用直齿圆柱齿轮传动，传动效率适中，成本可控，适合对传动精度要求不是极高的民用及普通工业场景，建模时还原了减速腔的外形轮廓，能帮助设计人员评估齿轮腔的内部空间余量，若有改装需求比如更换润滑脂、调整齿轮间隙，也能通过外轮廓尺寸预估内部操作空间。在做整机结构设计时，这类模型可以直接导入装配环境，提前排布电机与周边结构件的位置，避免后期打样后出现安装干涉、走线空间不足的问题，尤其是电机尾部的出线位置，模型也做了对应特征预留，方便设计人员规划线缆走向，避免线缆被转动部件剐蹭破损。
