伺服驱动立式压合修订作业装置

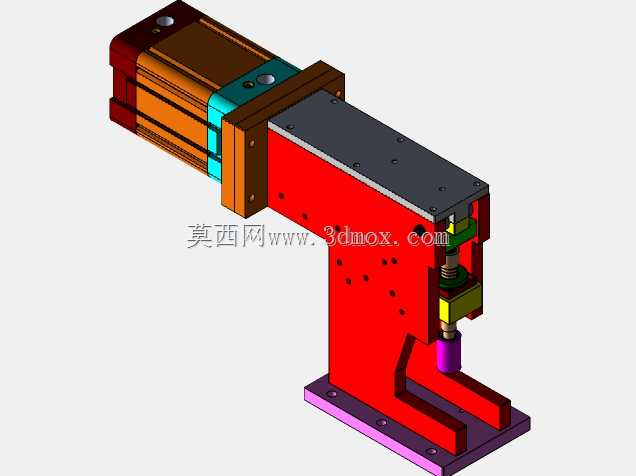

该装置属于精密压装类作业执行单元，常见于消费电子零部件组装、小五金件铆接、线束端子压接、小型塑胶件热熔压合等产线工位，主要承担工件的精准压装、位置修正、铆点成型这类需要可控下压力度与位移精度的工序，替代传统手啤机、气动压头的作业模式，能大幅降低人工操作的力度不均、压偏、压伤工件的不良率。从结构设计逻辑来看，整体采用C型开式立式布局，后侧上方搭载伺服动力单元，通过联轴器衔接滚珠丝杆传动副，将伺服电机的旋转运动转化为压头的垂直直线运动，相比气动压合结构，压头的下行速度、停顿位置、输出压力都可以通过伺服参数做精细化调整，适配不同材质、不同压装行程的工件加工需求。C型机架的开口设计预留了足够的工件取放空间，底部安装底板做了沉头安装孔位设计，可直接固定在流水线作业台或者独立工装台面上，安装时需保证底板水平度公差在0.05mm/m以内，避免压头下行出现偏载，长期作业导致导轨、丝杆出现单侧磨损。压头末端预留了标准夹具安装接口，可根据加工工件的形态更换仿形压头、热熔头、铆接冲头等不同作业端头，适配多品类小批量的柔性生产需求。机架侧面做了阵列式减重安装孔，既可以降低整体设备自重，也方便安装光电防护传感器、行程限位开关、工件定位夹具这类外围附件，传动区域做了半封闭罩壳设计，避免作业过程中碎屑、灰尘落入丝杆导轨副，延长传动部件的维护周期。设计时重点校核了C型机架的开口刚度，在额定压合力工况下，机架开口处的形变量控制在0.02mm以内，保证压装位置的重复精度，压头的导向部分采用直线导轨做侧向限位，消除丝杆传动的径向间隙，保证压头下行的直线度误差不超过0.01mm/100mm行程。设备的动力线缆、信号线缆从机架后侧的走线槽排布，避免线缆干涉压头运动，整体安装边界宽度控制在200mm以内，深度350mm左右，高度含伺服电机约420mm，占用工位台面空间小，适合在紧凑的组装产线上排布多台组合作业。日常作业时，可搭配工件定位工装使用，将待加工工件放置在底部定位槽内，触发启动信号后压头按照预设的速度、压力、行程完成压合修订动作，到位后自动回升至初始位置，整个作业循环节拍可根据产线需求调整，最快可实现0.5秒单次作业循环，兼顾精度与作业效率。
