平面夹持型Scara机械手结构设计

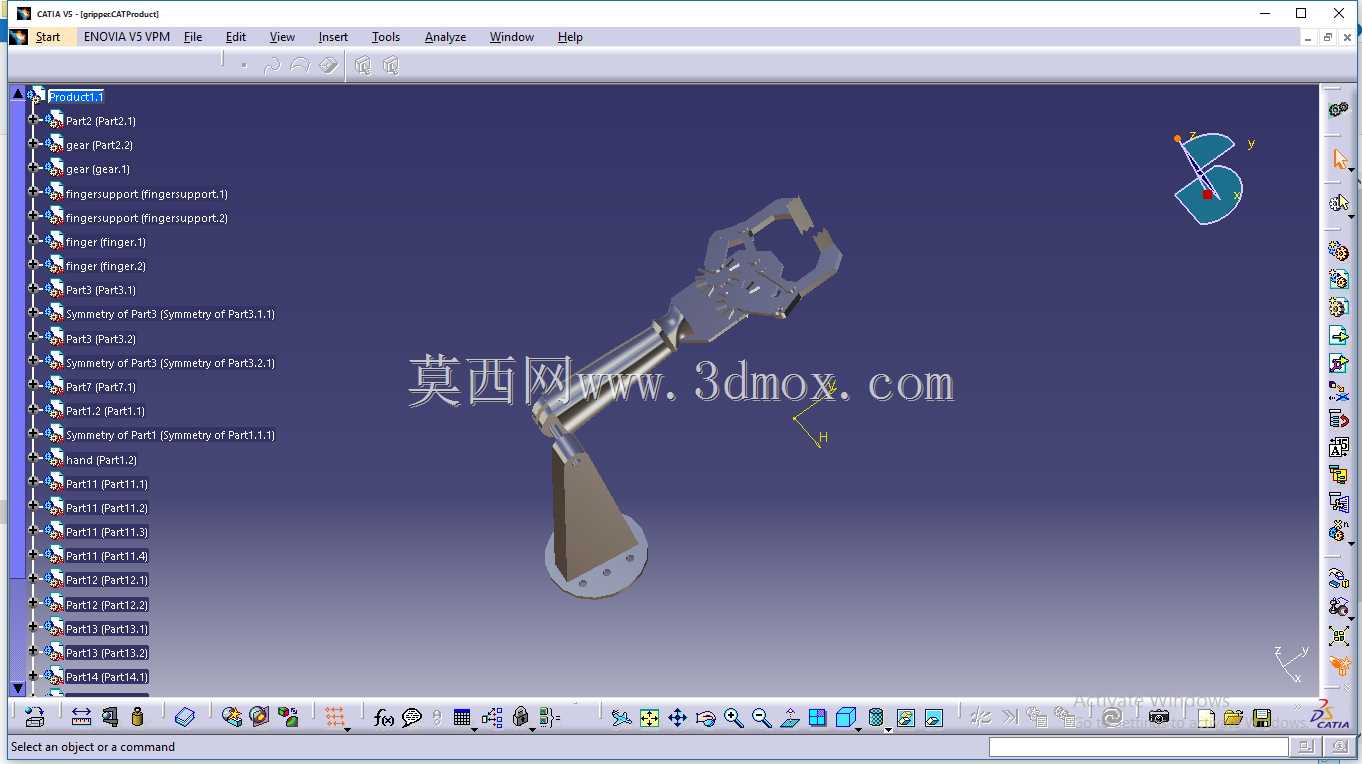

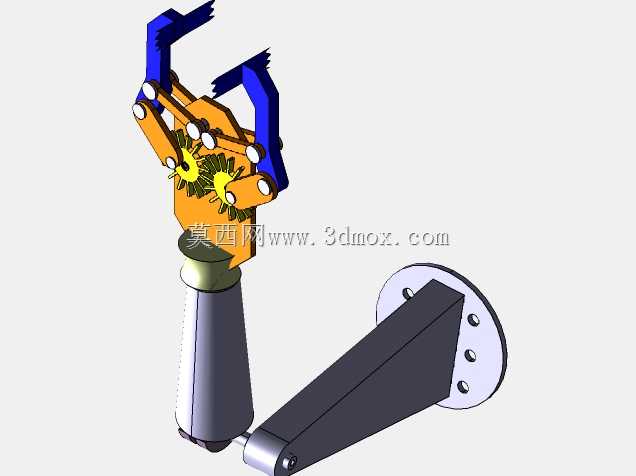

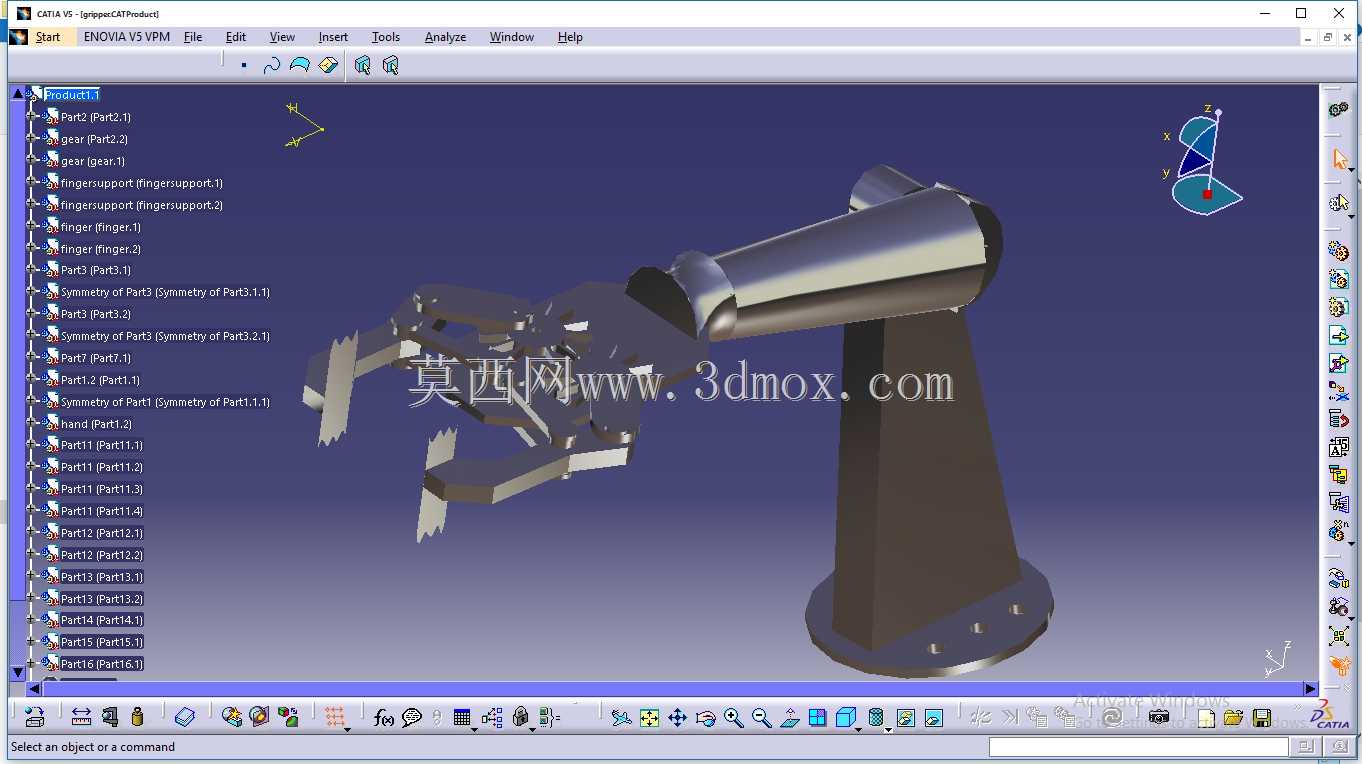

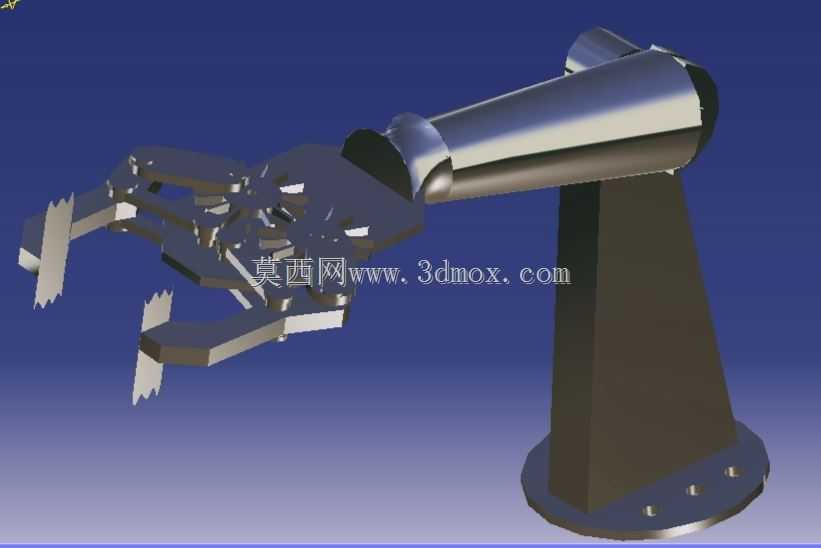

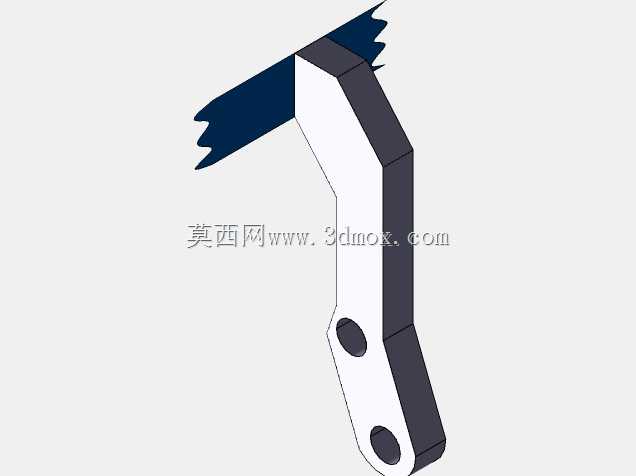

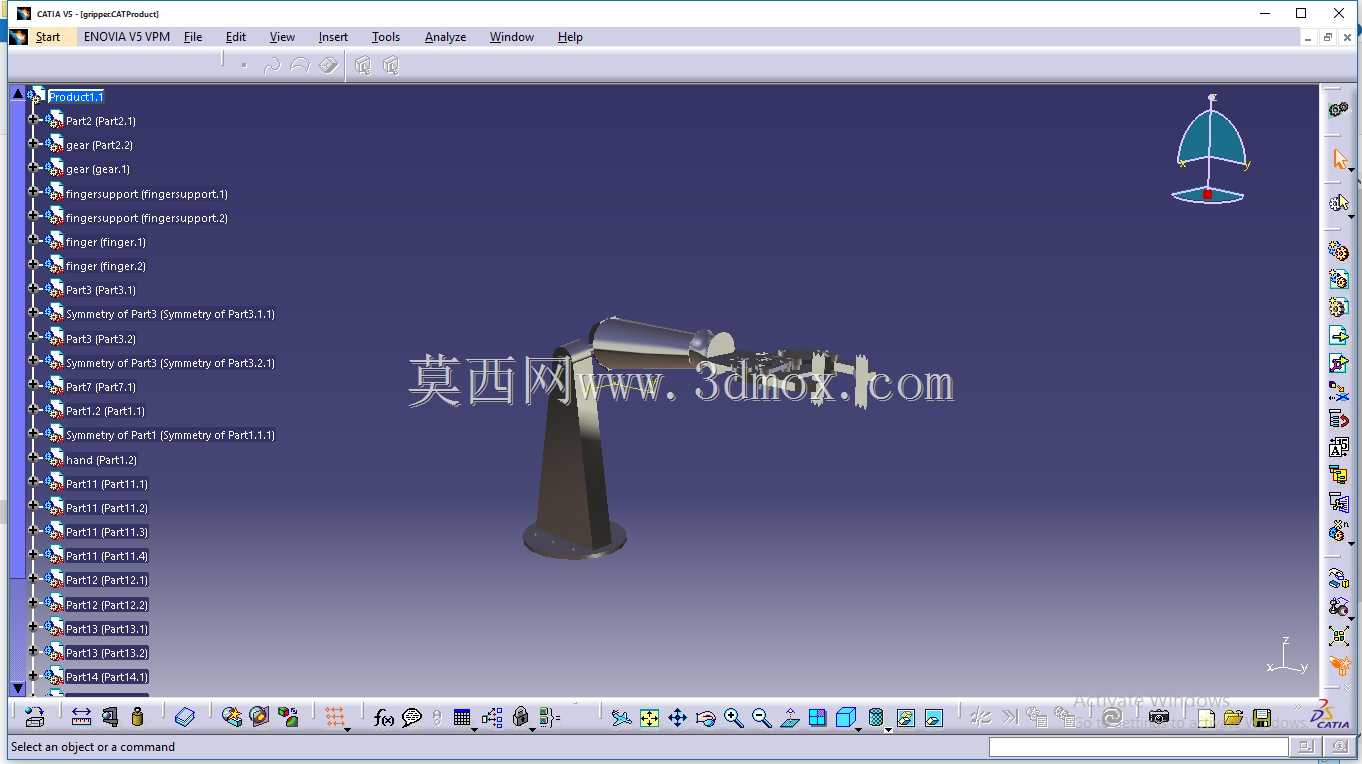

这款Scara构型的机械手，核心定位是面向3C电子装配、小型五金件分拣、薄型板材上下料这类需要在平面范围内完成快速取放作业的场景，针对平面类工件的夹持需求做了专属的结构优化，区别于通用夹爪的泛用设计，其末端手爪的指形结构专门匹配薄型、板状工件的夹持受力点，避免夹取过程中出现工件滑脱、表面压损的问题。从结构布局来看，该机械手采用经典的Scara关节配置，底座为锥台型支撑结构，底部预留了环形分布的安装孔位，可直接固定在设备工作台面或者流水线侧方的安装支架上，安装边界需预留出大臂小臂完全伸展时的回转半径空间，避免作业过程中与周边工装、输送线体产生运动干涉。大臂与小臂采用回转关节串联布局，两个水平回转关节负责平面范围内的位置定位，末端的升降与回转关节配合夹爪完成工件的姿态调整与取放动作，整体运动范围覆盖水平面上的扇形作业区域，重复定位精度可满足大部分轻工业装配、分拣工序的要求。设计过程中优先考虑了平面工件夹持的受力合理性，夹爪的指端做了锯齿形防滑结构，接触位置的受力方向垂直于工件平面，夹持力可通过关节驱动参数调整，既能够稳定夹持金属薄板、PCB板、塑料壳体这类平面工件，也不会因为夹持力过大造成薄壁工件变形。关节处的传动结构做了集成化布局，将驱动部件内置在臂体内部，既减少了外部走线对运动范围的干扰，也能降低车间粉尘、切削液对传动部件的侵蚀，适配生产车间的复杂作业环境。在实际产线应用中，这类机械手可搭配视觉检测系统完成散乱平面工件的有序分拣，也可集成在自动化装配工位完成零件的精准移栽，相比多关节六轴机器人，其在平面作业场景下的运动速度更快、结构刚性更好，针对平面类工件的夹持适配性更强，不需要额外更换夹爪即可完成大部分规则平面工件的取放作业，安装调试过程中仅需根据作业范围调整臂体的回转限位，根据工件厚度调整夹爪的开合行程即可快速投入使用，能够有效降低中小批量自动化产线的改造成本与调试周期。
