三板轴连接用异形金属支架结构设计

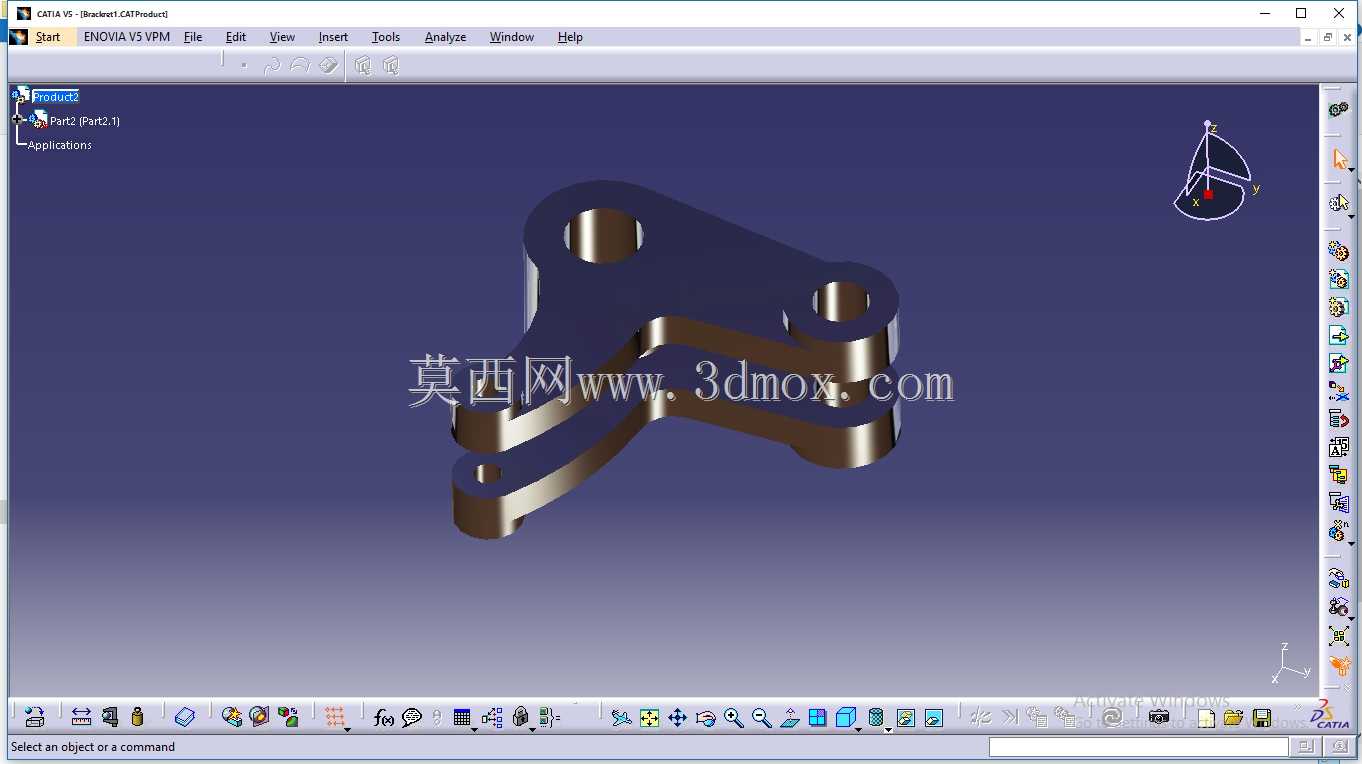

　　在常规的中小型传动设备、小型工装夹具以及轻型自动化输送单元的结构搭建场景中，经常会遇到多块板状构件需要同步铰接在同一根固定轴或转动轴上的需求，这类场景下如果直接在板件上加工铰接孔，不仅会增加板件的加工工序，还容易因为多块板件的孔位同轴度偏差导致装配卡滞、转动阻力过大甚至板件受力变形的问题，这时候就需要专门的转接支架来完成多板与轴的连接过渡。本次设计的这款支架，就是专门针对三块板件同步连接到单根轴上的工况开发的转接构件，整体采用一体化的弯折式结构设计，没有多余的拼接焊缝，从根源上避免了拼接结构带来的应力集中问题，适合在有周期性小幅振动的传动场景下长期使用。从功能特性来看，这款支架的三个带孔安装端分别对应三块待连接板件的铰接位置，

　　每个安装端的孔位都做了同轴度公差约束，装配时可以直接将板件的铰接端嵌入支架对应位置的卡槽内，再通过销轴或者螺栓完成铰接固定，不需要额外调整板件的相对位置，就能保证三块板件相对于主轴的转动角度偏差控制在合理范围内。支架与主轴连接的主孔位做了加厚处理，孔壁的厚度比三个板件连接端的厚度高出近一倍，能够承担主轴传递过来的主要载荷，避免支架在长期受径向力的情况下出现主孔变形、支架松脱的问题。设计过程中，首先是根据实际工况下三块板件的相对转动角度范围，确定了三个安装端的空间分布位置，保证三块板件在最大转动行程下不会出现相互干涉的情况，同时也控制了支架的整体外轮廓尺寸，避免支架在转动过程中与周边的设备机架、其他传动构件发生碰撞。三个板件连接端的卡槽宽度是按照常用的3-5mm厚度冷轧钢板的尺寸设计的，卡槽的深度刚好可以卡住板件的铰接端，装配时不需要额外增加定位垫片就能完成板件的轴向定位，减少了装配时的零件数量。主安装孔的内径按照常用的直径12mm、15mm的标准光轴尺寸做了适配设计，孔内可以根据实际使用需求加装铜套或者直线轴承，满足不同转动速度、不同载荷等级的使用需求，如果是用于固定轴的静态连接场景，也可以直接在孔壁加工顶丝孔，通过顶丝完成支架与轴的周向固定，不需要额外加工键槽，降低了轴的加工成本。从安装边界来看，这款支架的整体外轮廓在三个安装端的最外侧做了圆弧过渡处理，没有尖锐的棱角，既避免了装配过程中划伤操作人员，

　　也减少了支架转动过程中对周边管线的剐蹭风险。支架的整体厚度均匀，在安装时三个板件连接端的端面与主孔的端面保持了合理的间距，预留了足够的扳手操作空间，不管是使用开口扳手还是内六角扳手都能顺利完成紧固件的拧紧操作，不会出现工具无法就位的情况。在实际的应用场景中，这类支架除了用在常规的传动连杆机构上，也可以用于小型工装的夹紧机构、自动化设备的挡料机构、轻型输送线的拨料机构等场景，只要是涉及到三块板状构件需要同步铰接在同一根轴上的工况，都可以通过调整支架的安装角度、更换不同内径的轴套来适配使用。相比采用多个独立铰接座分别安装板件的方案，这种一体化支架的装配效率更高，只需要一次定位就能完成三个板件的位置校准，

　　不需要反复调整每个铰接座的安装位置，也减少了轴上需要加工的定位槽、安装孔的数量，降低了轴的加工难度和装配工作量。同时一体化的结构在受力时可以将三个板件传递过来的载荷均匀分散到主孔的整个接触面上，相比独立铰接座的点接触受力方式，载荷分布更均匀，支架的使用寿命更长，也不容易出现因为局部载荷过大导致的轴变形、支架断裂等问题。在建模过程中，所有的孔位都做了倒角处理，既方便装配时销轴、螺栓的导入，也去除了孔位加工时产生的毛刺，不需要后续额外的去毛刺工序。支架的各个弯折位置都做了圆角过渡，圆角半径按照板材厚度的1.5倍设计，避免了弯折处出现应力集中导致的开裂问题，不管是采用钣金冲压工艺还是采用整块金属铣削加工，都能顺利完成生产，不需要特殊的加工设备，普通的机加工车间或者钣金加工厂都能完成制造，生产成本较低，适合批量生产使用。
