L型等距多孔定位安装角座结构

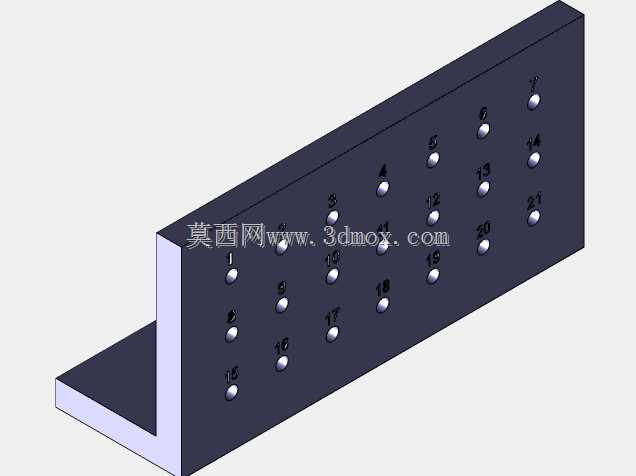

　　在车间工装夹具搭建、小型自动化设备侧装定位、检测工位治具固定的场景里，这类L型带等距孔的角座是出镜率极高的基础结构件，很多做非标设备的工程师在搭工位框架的时候，第一反应都会先调这类标准角座的模型做排布，不用从零开始画角铁基体，能省不少前期方案迭代的时间。从结构本身来看，这个角座采用等边角钢式的L型截面，两个互相垂直的安装面呈90度直角，垂直度公差可以控制在0.05mm每百毫米长度，完全能满足普通工装的定位基准要求，不需要额外做直角校准。两个安装面上的孔位采用等间距矩阵排布，每个孔的中心距保持一致，孔口做了沉孔倒角处理，安装内六角螺丝的时候可以让螺丝头完全沉入板面，不会突出安装面干涉后续搭载的工件，这点细节在实际装配的时候非常重要，

　　很多新手画图容易漏沉孔，到现场装配的时候才发现螺丝头凸出来，装不上工件还要返工扩孔。从设计思路上来说，这种等距孔的排布逻辑是适配工业铝型材的通用槽距，不管是搭在欧标2020、3030还是4040的型材框架上，都能找到对应的孔位对齐，不需要现场重新打孔，两个垂直面的孔位是错位排布的，避免两个方向的安装螺丝在角座内部发生干涉，这点在做薄壁角座的时候尤其关键，如果孔位对穿，不仅会降低角座的结构强度，装螺丝的时候还会出现顶死的问题。安装边界方面，这类角座的两个翼边长度可以根据实际安装需求做等比例缩放，模型里的孔位是按M6螺丝的安装尺寸设计的，沉孔直径适配M6内六角圆柱头螺丝的头部尺寸，安装的时候可以根据负载大小选择螺丝数量，

　　轻载定位的时候隔孔装螺丝就能满足固定要求，重载支撑的时候可以把所有孔位都打上螺丝，分散每个连接点的受力，避免单个螺丝受力过大出现滑牙或者角座变形。实际使用的时候，这个角座既可以作为两个垂直型材的连接角码，也可以作为小型气缸、传感器、检测探头的安装基准座，因为孔位是等距排布的，调整安装位置的时候只需要松开螺丝沿着孔距滑动，就能快速调整到需要的位置，不需要重新做打孔标记，对于经常需要调整工位位置的柔性生产线来说，这种结构能大幅缩短换型调整的时间。从受力角度分析，L型的截面结构本身就有不错的抗弯折性能，两个垂直面的受力可以通过直角处的加强结构传递分散，只要安装面和被连接件完全贴合，不会出现应力集中的问题，相比平板折弯的角码，

　　这种机加工式的等厚角座直角处没有折弯圆角，定位精度更高，不会因为折弯回弹导致角度偏差，适合对安装垂直度有要求的定位场景。很多做治具设计的工程师还会在这个基础结构上做衍生，比如在其中一个面上加装定位销孔，或者把部分孔位改成螺纹孔，用来固定快换压块，拓展成专用的定位夹具，基础的孔阵结构不用改动，只需要局部调整特征就能适配不同的使用需求，这也是这类通用多孔角座的设计优势，标准化的孔阵可以兼容大部分常规安装需求，减少重复设计的工作量。在做三维装配的时候，这个模型可以直接调用到装配体里，通过孔位的同轴心配合快速完成约束，不需要额外绘制草图定位，装配效率比自己从零绘制的非标准角座高很多，而且等距孔的参数可以通过全局变量直接调整，需要不同孔距、不同边长的角座时，只需要修改几个参数就能快速生成新的规格，不用重新建模。现场安装的时候要注意，角座的两个安装面必须和被连接件的表面完全贴合，如果安装面有焊渣或者凸起异物，会导致角座安装后出现角度偏差，影响后续搭载部件的位置精度，所以装配前要先清理安装面的杂质，固定螺丝的时候要对角逐步拧紧，避免单颗螺丝先拧紧导致角座出现翘曲，影响整体的安装精度。
