圆柱形机械部件支撑固定支架结构

　　在各类工业生产设备的装配环节中，这类支撑支架是极为常见的基础结构件，核心作用是为设备上的圆柱形部件提供稳定的承托与定位，避免部件在设备运行过程中出现位移、晃动，保障整套设备的运行精度与结构稳定性。从实际应用场景来看，这类支架常出现在输送线的辊筒支撑、传动系统的光轴定位、小型气动元件的缸体固定、管路系统的圆管承托等工位，但凡涉及圆柱形零部件需要悬空布置或者需要限定径向位置的场景，都能见到这类结构的身影。

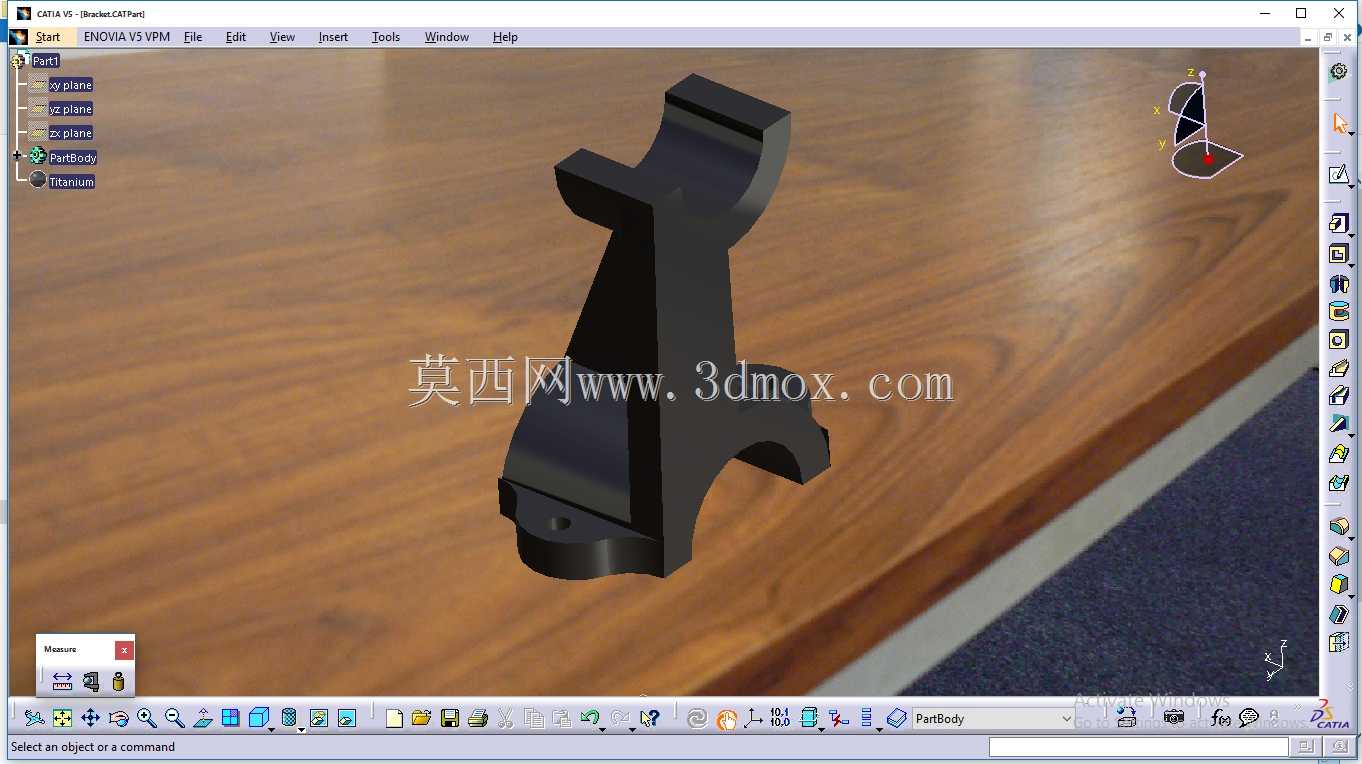

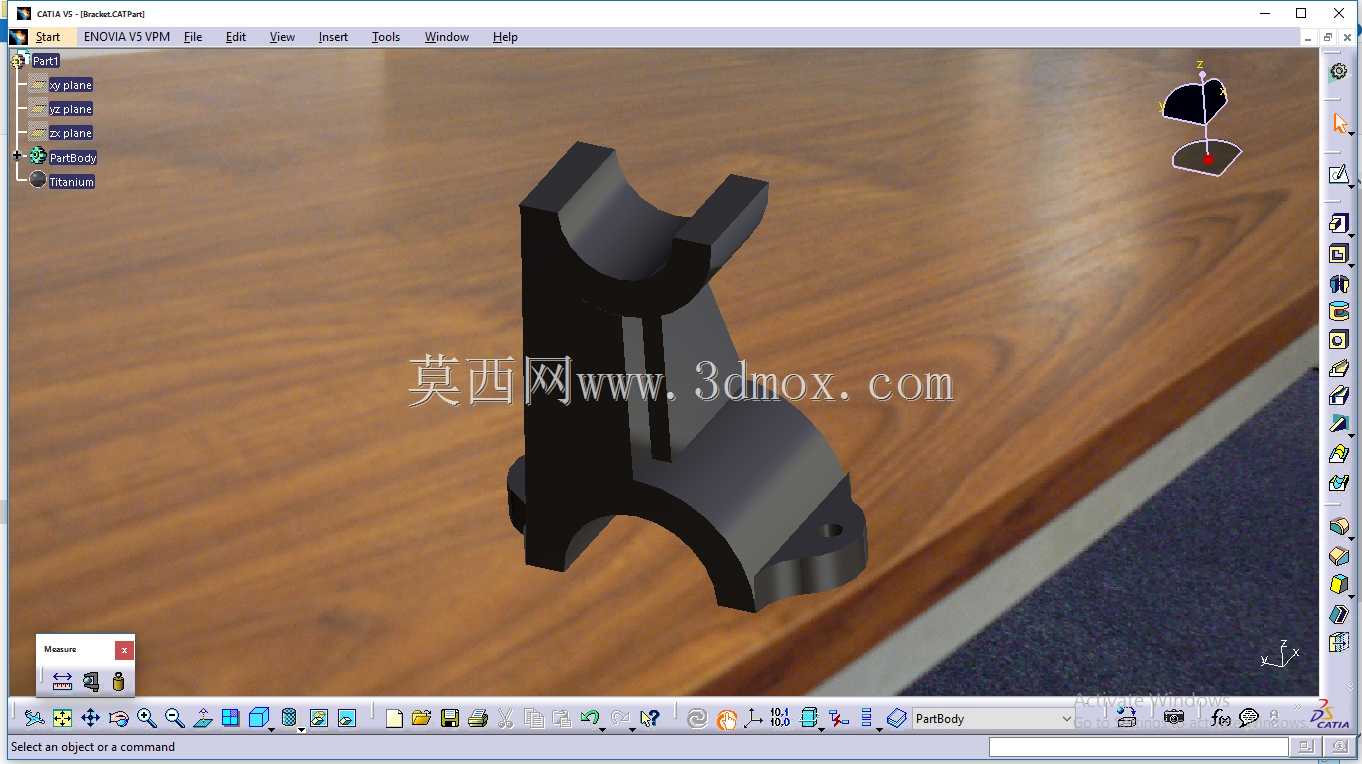

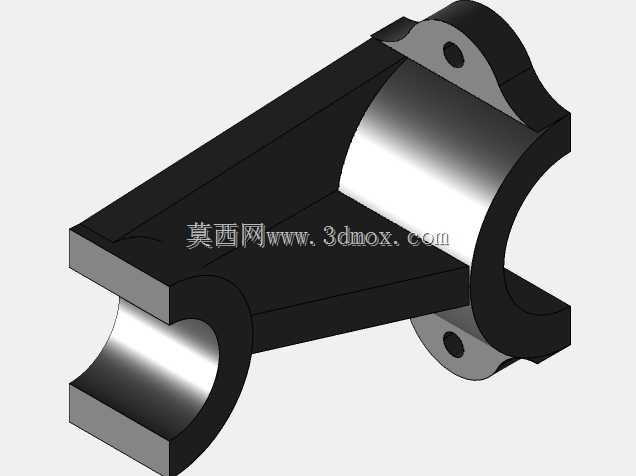

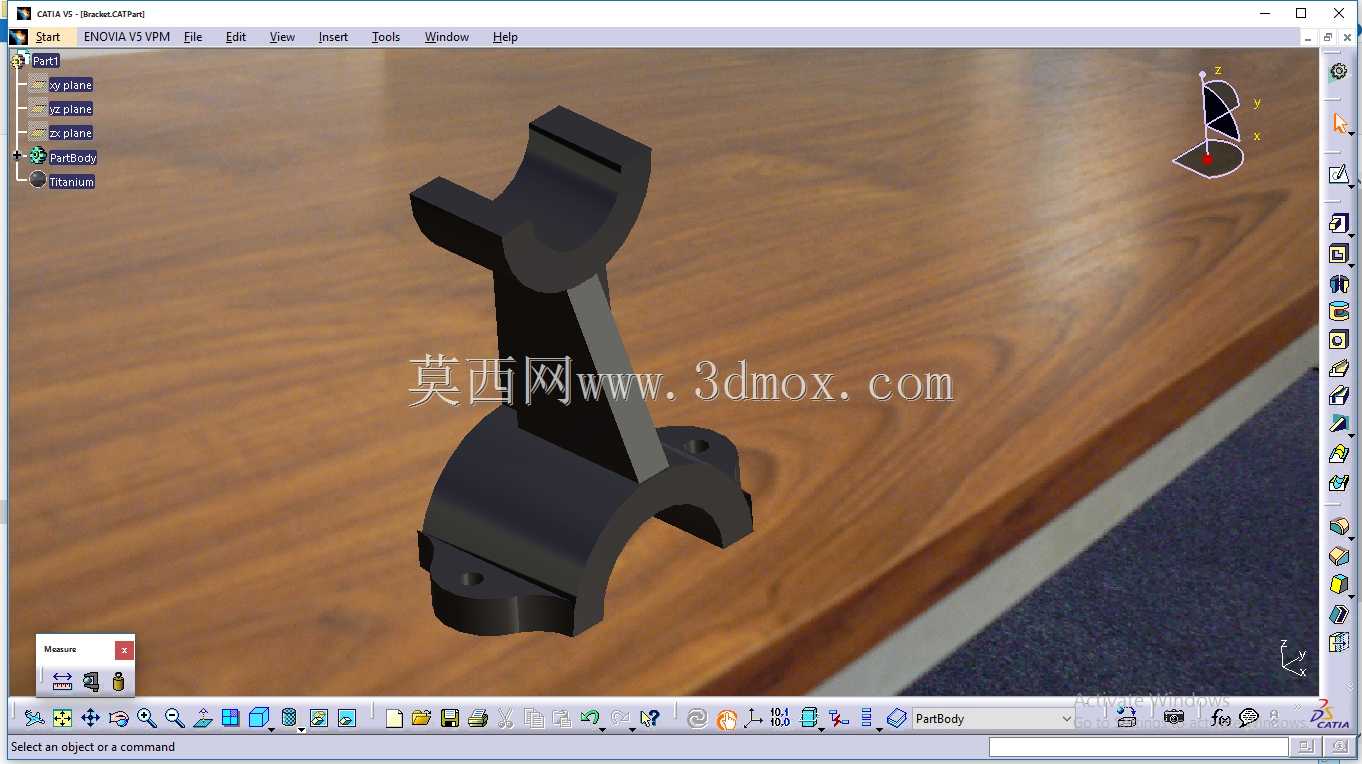

　　从结构设计的角度拆解，该支架采用一体式立式承托结构，底部设置带安装孔的固定底座，底座平面与安装基面完全贴合，通过紧固件穿过底座的安装孔即可完成支架在设备机架或者安装台面上的固定，底座的厚度经过受力校核，能够承受上部承托部件传递的静载荷与运行过程中的小幅振动载荷，不会出现底座变形导致的支撑位置偏移。支架的上部承托面采用与被支撑圆柱件外径匹配的弧形开口结构，弧形面的曲率与被支撑件的外圆曲率一致，能够保证接触面积最大化，避免局部应力集中导致的部件表面压损，同时弧形开口的两侧设置有限位挡边，能够限制圆柱件沿轴向的窜动，不需要额外加装轴向定位件就可以实现基础的位置固定。支架的中部立臂采用变截面的加强结构，在承托位置与底座之间设置了斜向的加强筋结构，在控制整体重量、减少材料用量的前提下，提升了立臂的抗弯曲、抗扭转性能，即使承托的部件存在一定的偏载，立臂也不会出现弯折变形。

　　在安装边界的考量上，该支架的底座安装孔间距经过标准化设计，能够适配多数通用设备机架的安装孔位规格，不需要对安装基面进行二次打孔改造就可以完成装配；支架的整体高度根据常见的圆柱形部件安装高度需求设计，既不会因为高度过高导致支撑稳定性下降，也不会因为高度不足导致部件与安装基面发生干涉。支架上部的弧形承托位开口尺寸预留了合理的装配公差，既能够保证圆柱件可以顺利卡入承托位，又不会因为间隙过大导致部件装配后出现旷量，在一些需要转动的圆柱件支撑场景中，合理的间隙配合还能减少转动过程中的摩擦阻力，降低部件的磨损速度。

　　从功能特性来看，这类支架不承担复杂的运动传动功能，核心就是提供稳定可靠的支撑定位，因此结构设计上尽可能减少了不必要的复杂特征，整体结构简单，加工难度低，既可以采用金属材料切削加工成型，也可以采用注塑、铸造成型的方式批量生产，能够适配不同工况下的材质需求，比如在有腐蚀的工况下可以选用工程塑料或者不锈钢材质，在重载工况下可以选用碳钢材质做表面防锈处理。在实际的设备装配过程中，这类支架的选型主要匹配被支撑圆柱件的外径、支撑高度需求以及载荷大小，该结构的受力路径清晰，载荷从上部承托的圆柱件传递到弧形承托面，再通过中部立臂分散传递到底座，最终通过安装紧固件传递到设备基面上，整个受力路径没有应力突变的位置，长期使用下不容易出现结构疲劳损坏。

　　在三维建模过程中，这类支架的建模需要重点关注弧形承托面的曲率精度、安装孔的位置度、立臂与底座的垂直度这些关键尺寸，这些尺寸直接影响最终的装配适配性，如果弧形面曲率偏差过大，会导致圆柱件与支架的接触变成线接触，大幅提升局部压强，容易造成部件表面压痕甚至支架变形；如果安装孔位置度偏差超标，会导致支架无法顺利安装到预设的基面上，需要现场扩孔修正，影响装配效率；如果立臂与底座的垂直度不达标，会导致被支撑的圆柱件出现倾斜，影响整套设备的运行精度，比如在传动光轴的支撑场景中，支架垂直度偏差会导致光轴出现别劲的情况，大幅提升传动阻力，甚至会导致配套的轴承部件过早损坏。
