Arduino多接口传感扩展板结构设计

这款扩展板是面向开源硬件开发场景设计的功能载板，主要适配标准Arduino主控板的引脚排布，解决开发过程中外设接线杂乱、接口不足的实际问题。在嵌入式开发、教学实验、小型智能装置搭建的场景里，开发者往往需要同时连接多路传感器、执行器，直接在主控板上飞线不仅容易出现引脚接反、信号干扰的问题，反复插拔还会损伤主控板的排针，这款扩展板就是针对这类痛点做的结构设计。

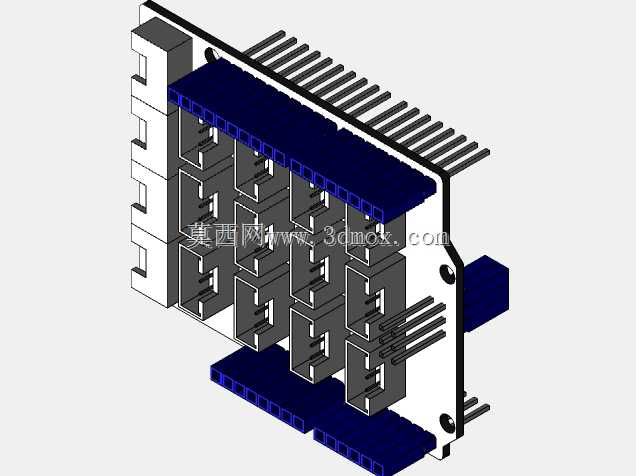

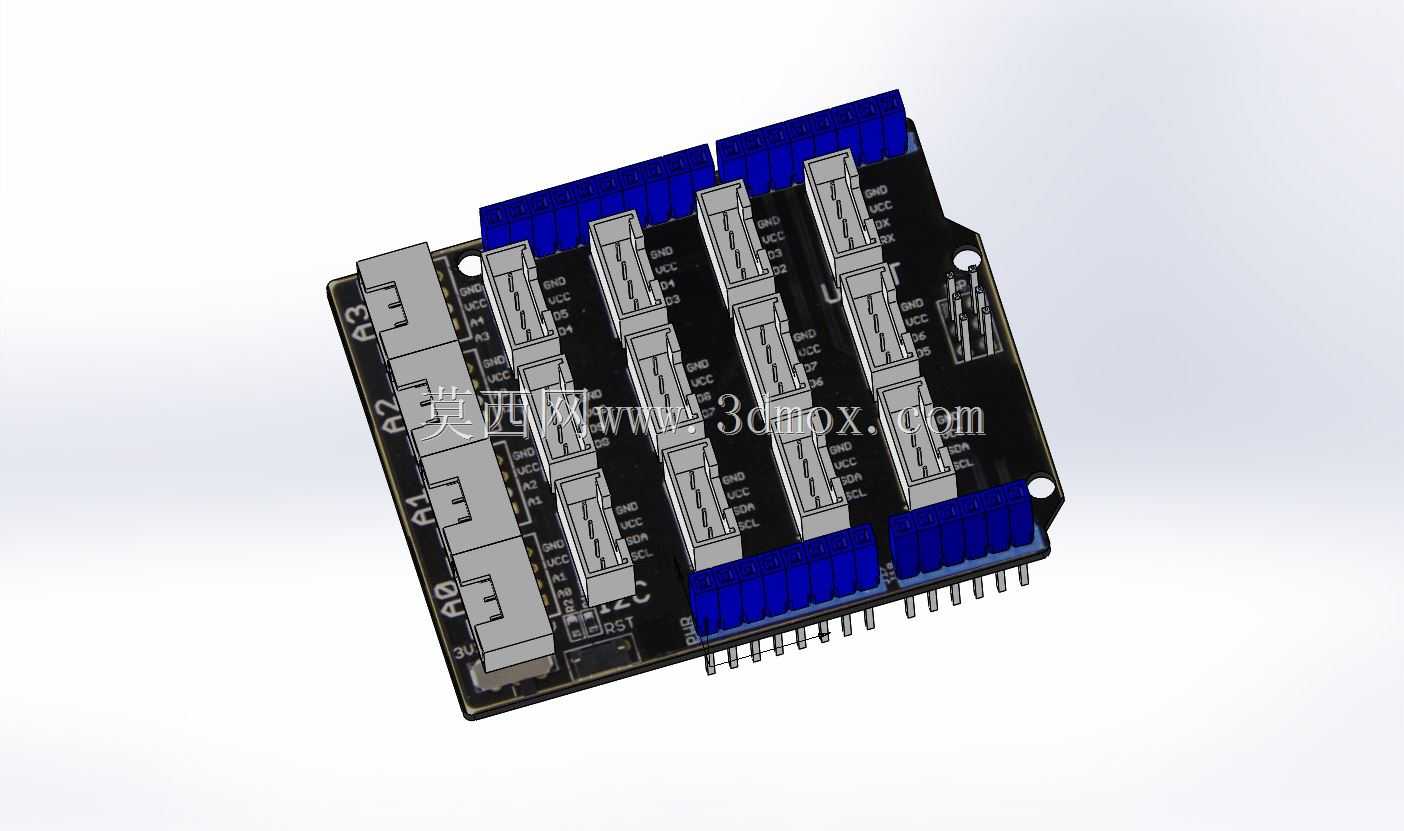

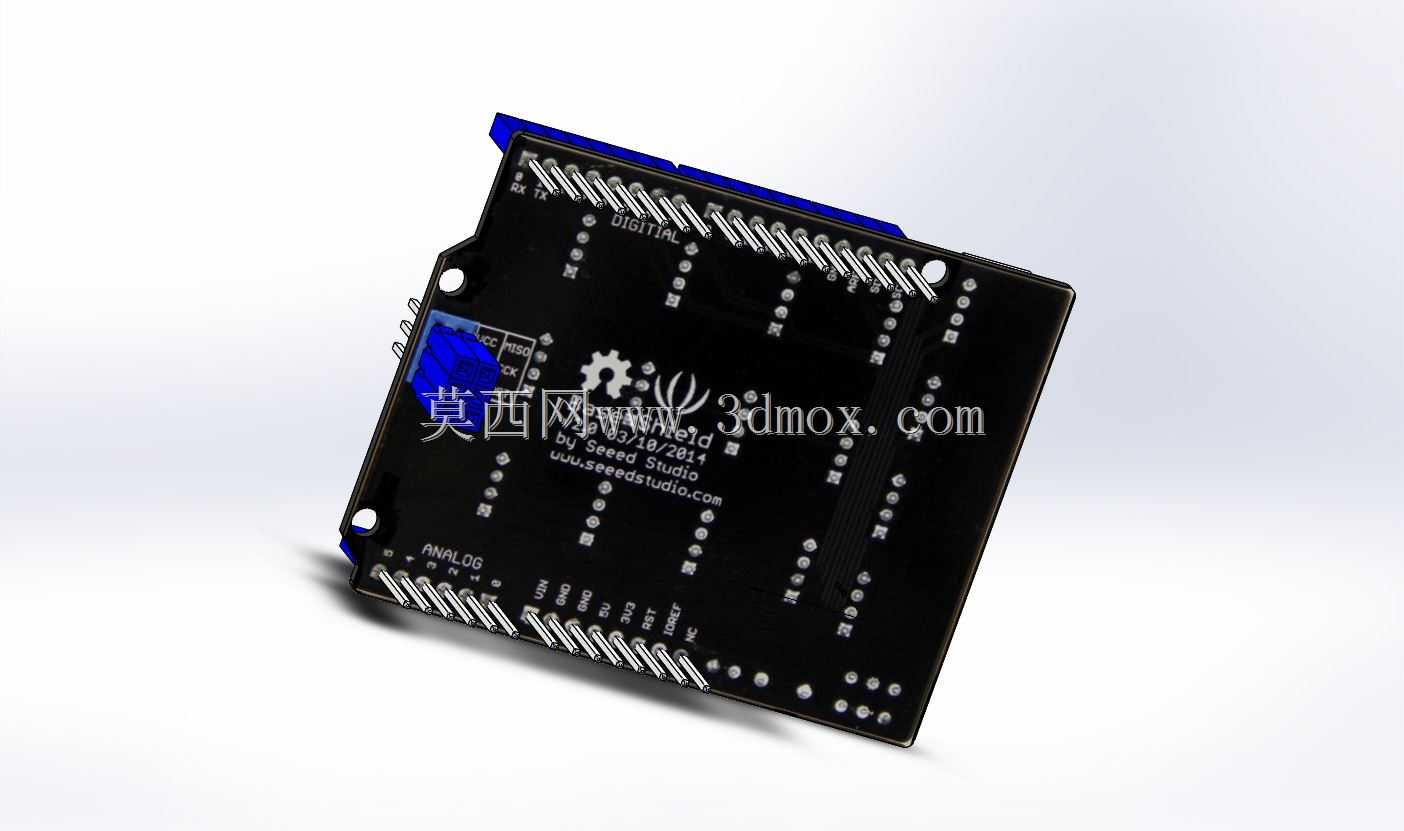

从结构布局来看，板体采用标准双层PCB结构，整体轮廓完全匹配主控板的安装边界，底部排针的孔位间距严格按照2.54mm标准排针间距设计，安装时可以直接插叠在主控板上方，不需要额外的固定件，叠装后整体高度控制在合理范围，不会遮挡主控板上的USB接口、电源接口，也不会和常见的开发板外壳产生安装干涉。板上的接口分区域排布，灰色的大电流接口对应舵机、继电器这类需要较大驱动电流的外设，蓝色排针接口对应I2C、SPI、UART这类通用通讯总线，不同功能的接口用颜色做区分，实际接线时可以快速识别，减少接错线的概率。

设计过程中优先考虑了接线的操作空间，每个接口之间预留了足够的手指操作间隙，即使用较粗的杜邦线连接，相邻接口的插头也不会互相挤压，避免出现接触不良的情况。板体边缘预留了两个3mm直径的固定孔，当需要把整套控制板安装到设备机架上时，可以用铜柱配合螺丝完成固定，不需要额外设计转接支架。接口的引脚定义丝印直接印在对应接口旁，不需要额外查阅引脚对照表就能完成接线，适合快速原型搭建的使用场景。

从实际使用的角度出发，板上的走线做了等长处理，高速通讯信号的走线避开了电源回路，减少信号串扰的可能，大电流回路的走线宽度做了加宽处理，承载多路舵机同时工作的电流时不会出现过热的情况。整体结构没有多余的突出部件，叠装后边缘和主控板齐平，收纳和运输过程中不会因为磕碰损坏接口。这类扩展板在小型智能小车、环境监测节点、桌面级自动化小装置的开发中应用十分广泛，结构设计上完全围绕快速搭建、稳定连接的核心需求，没有冗余的功能结构，所有的布局都服务于实际接线、安装的操作便利性。
