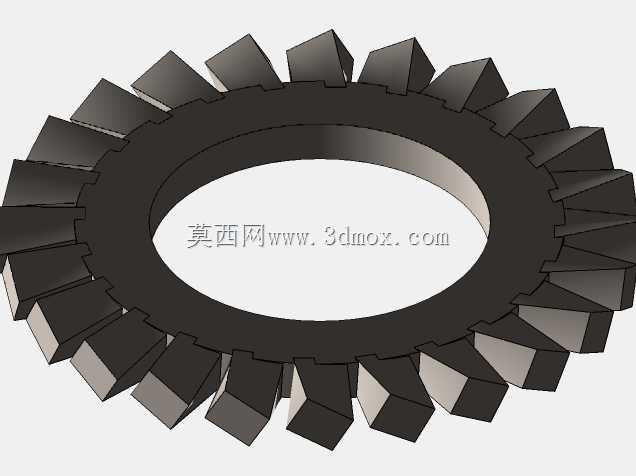

M3规格外齿开放式锁紧垫圈结构设计

在小规格螺纹连接的防松设计场景中，这类外齿开放式锁紧垫圈是紧凑型连接结构里的常用防松元件，尤其适配M3规格的螺栓连接副，常见于精密电子设备、小型仪器仪表、低压电气组件的装配环节，用来抵消设备运行中产生的微幅振动，避免螺纹副出现自松退、预紧力流失的问题。不同于平垫圈仅起到分散接触面压应力的作用，这类带周向外齿的锁紧垫圈，在装配压紧过程中，外圈的楔形齿会嵌入被连接件的支撑面，内圈则贴合螺栓头或螺母的承压面，通过齿部的咬合阻力与垫圈自身的弹性形变张力，双重阻碍螺纹副之间的相对转动，即便在持续受振、温度小幅波动的工况下，也能维持稳定的预紧力留存率。从结构设计逻辑来看，这款垫圈采用开放式周向布局，外圈均匀分布的楔形齿做了等角度切分，每个齿的承压面带有微小的倾角，既保证压紧时齿尖能顺利嵌入基体表面，又不会因为齿部过硬压伤较软的被连接件表面，比如铝合金壳体、工程塑料安装座这类低硬度基材的连接场景，齿部的咬入深度控制在合理区间，不会破坏基材的结构强度。尺寸边界上，这款垫圈适配M3规格螺栓，外径控制在6.0毫米，整体厚度仅0.4毫米，内圈的通孔直径为3.2毫米，刚好能让M3螺栓的杆部顺利穿过，不会出现卡滞、同轴度偏差过大的问题，超薄的厚度设计也不会额外占用过多的轴向安装空间，适合内部结构紧凑、轴向装配余量极小的产品设计。建模过程中需要重点关注齿部的角度一致性，每个外齿的分度误差需要控制在极小范围内，避免装配时出现局部压合不实、防松性能不均的问题，同时齿根位置做了微小的圆角过渡，避免垫圈在反复受载、弹性形变的过程中出现应力集中断裂的问题，提升长期使用的疲劳寿命。在实际选型应用中，这类垫圈不适合用于需要频繁拆卸的连接位置，因为齿部咬合后拆卸会在被连接件表面留下压痕，多次拆装后防松效果会逐步衰减，更适合一次装配完成后长期服役的固定连接场景，搭配对应规格的螺栓、螺母使用时，不需要额外增加其他防松结构，就能满足常规振动工况下的防松要求，有效减少装配环节的零件数量，提升小型设备的装配效率。
