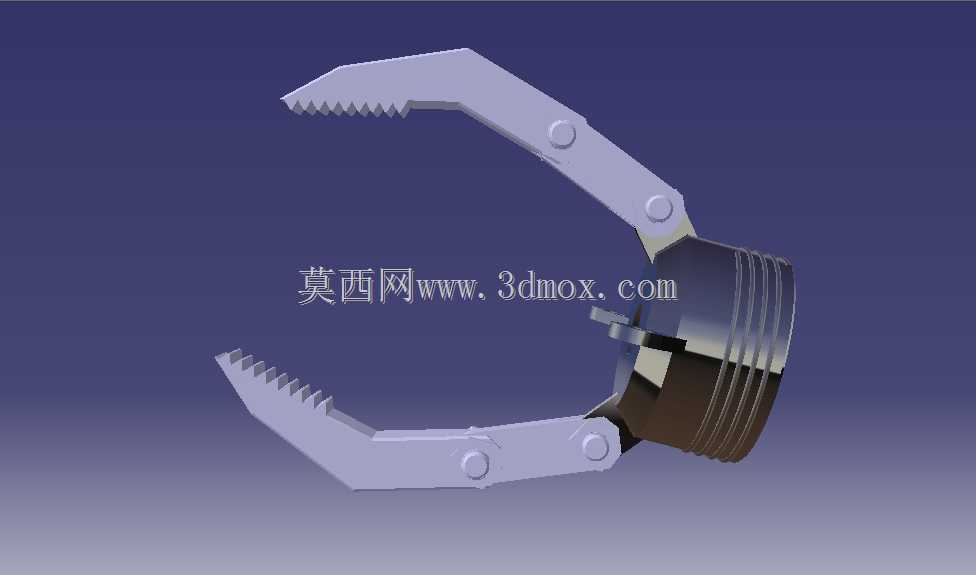

带齿面铰接式双指夹持执行机构

这类双指夹持执行件常作为自动化产线末端执行单元配套使用，在轻载物料搬运、小型工件上下料、异形件分拣工位中适配性较强，尤其适合夹持表面带一定粗糙度、外形存在不规则轮廓的工件，齿面接触设计能在不额外增加夹持驱动力的前提下提升接触摩擦力，避免工件转运过程中出现滑脱偏移。从结构设计逻辑来看，夹指采用多段铰接连杆布局，相比单段直臂夹爪，开合过程中夹指的运动轨迹更贴合包络式夹持需求，两个夹指对称布置，驱动端集成在尾部的圆柱基座内，基座外圆预留了多道环槽，既可以作为安装时的定位止口，也能适配快换接头的锁紧结构，方便在不同执行设备上快速换装，不需要额外加工复杂的安装法兰。夹指的齿形做了钝化处理，不会在工件表面留下过深的夹痕，同时齿尖的角度经过优化，接触工件时不会出现应力集中导致的齿部崩损，铰接位置的销轴采用间隙配合设计，预留了微小的活动旷量，能抵消夹持过程中工件位置偏差带来的侧向力，避免销轴出现卡滞。安装边界上，尾部基座的外径适配常规的工业机器人末端快换接口尺寸，夹指完全张开时的跨距可以覆盖常规小型零件的夹持范围，闭合状态下整体轮廓紧凑，不会在狭窄工位内和周边工装产生干涉。设计过程中优先考虑了夹指的受力分布，每段铰接臂的截面做了变厚度处理，靠近铰接点的位置厚度更大，承受夹持反力的能力更强，夹指末端的齿段长度经过匹配，夹持不同直径的工件时都能保证至少三个齿面和工件接触，受力更均匀。日常使用中这类夹爪不需要复杂的维护，铰接位置预留了润滑脂注入口，定期补充润滑就能保证长期动作顺畅，相比气动吸盘类执行件，它不需要配套真空发生装置，对工件表面的平整度要求更低，哪怕是表面带轻微凹凸、或者有镂空结构的零件，也能稳定夹持，在小批量多品种的柔性生产工位上，这类夹持结构的适配优势十分明显，不需要针对每一种工件定制专属夹爪，只需要调整夹持驱动力参数，就能覆盖多种规格工件的夹持需求。
