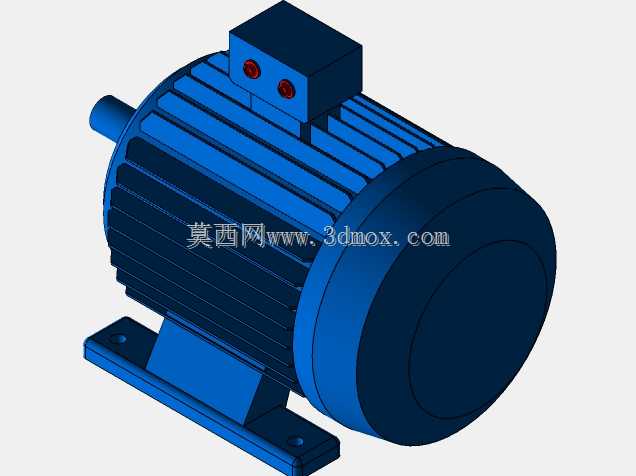

卧式三相异步驱动电动机结构设计

这款卧式安装的异步电动机，是工业传动场景里应用最广泛的动力输出部件，从输送线辊筒驱动、机床主轴进给、风机水泵负载，到小型起重设备的动力源，几乎覆盖了通用工业场景里80%以上的恒转速驱动需求。做这个三维结构的时候，最先敲定的是安装边界尺寸，底脚的安装孔距严格匹配通用Y系列电机的安装规范，不用重新加工设备安装面就能直接替换同功率规格的现有电机，输出轴的轴径、键槽尺寸也沿用国标通用参数，连轴器、带轮这类标准传动件可以直接适配，不需要额外定制转接件。

机壳部分采用的是带轴向散热筋的结构，不是为了外观好看，是电机连续额定运行时，定子绕组产生的热量可以通过散热筋增大和空气的接触面积，配合尾部的风罩和风叶，能在自扇冷的条件下把绕组温升控制在绝缘等级允许的范围内，建模的时候特意把散热筋的厚度做了渐变处理，靠近机座安装脚的位置筋条稍厚，既保证铸造时的铝液或者铁水流动性，也避免长期运行后筋条根部因为振动出现疲劳裂纹。顶部的接线盒做了倾斜出线的结构设计，不管是电缆从上方还是侧方进线，都能保证接线端子的安全电气间隙，盒内预留了接地端子的安装位，符合低压电气设备的安全防护要求，接线盒和机壳的接合面做了止口结构，能阻挡日常车间里的粉尘、溅水进入接线腔，适配多数常规工业车间的使用环境。

输出轴端做了轴肩定位结构，安装传动件的时候可以直接顶到轴肩位置，不用反复测量定位尺寸，能保证传动件和轴承的相对位置精度，避免运行时出现轴向窜动。两端的端盖和机壳采用止口配合，装配时同轴度容易保证，轴承室的尺寸公差按照深沟球轴承的配合要求设定，既能保证轴承外圈不跑圈，也不会因为配合过紧导致轴承温升过高。底脚部分做了加强筋连接到机壳主体，电机满负载输出扭矩的时候，底脚能承受足够的反作用力矩，不会因为长期启停冲击出现安装脚断裂的问题。

建模的时候把所有的安装配合面都做了公差预留的示意，比如输出轴的配合面、轴承室的配合面、底脚安装面的平面度要求，都在结构里做了对应的特征体现，不管是做新设备的动力选型配套，还是做现有设备的电机替换测绘，这个模型都能直接提取安装尺寸做装配校核，不用再反复翻样本核对参数，能减少选型阶段的尺寸错配问题。
