带长滚轮杠杆的微动限位开关结构

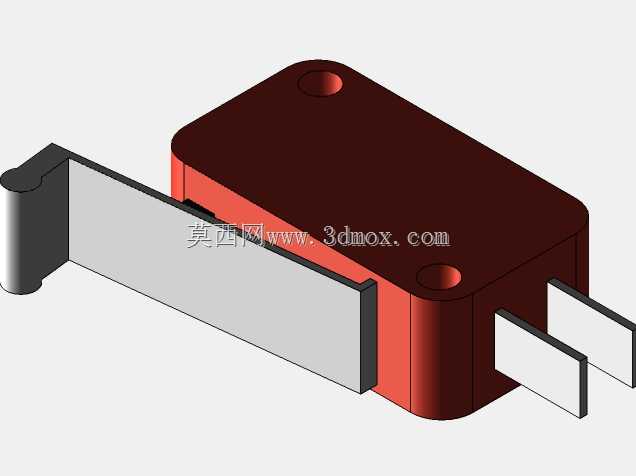

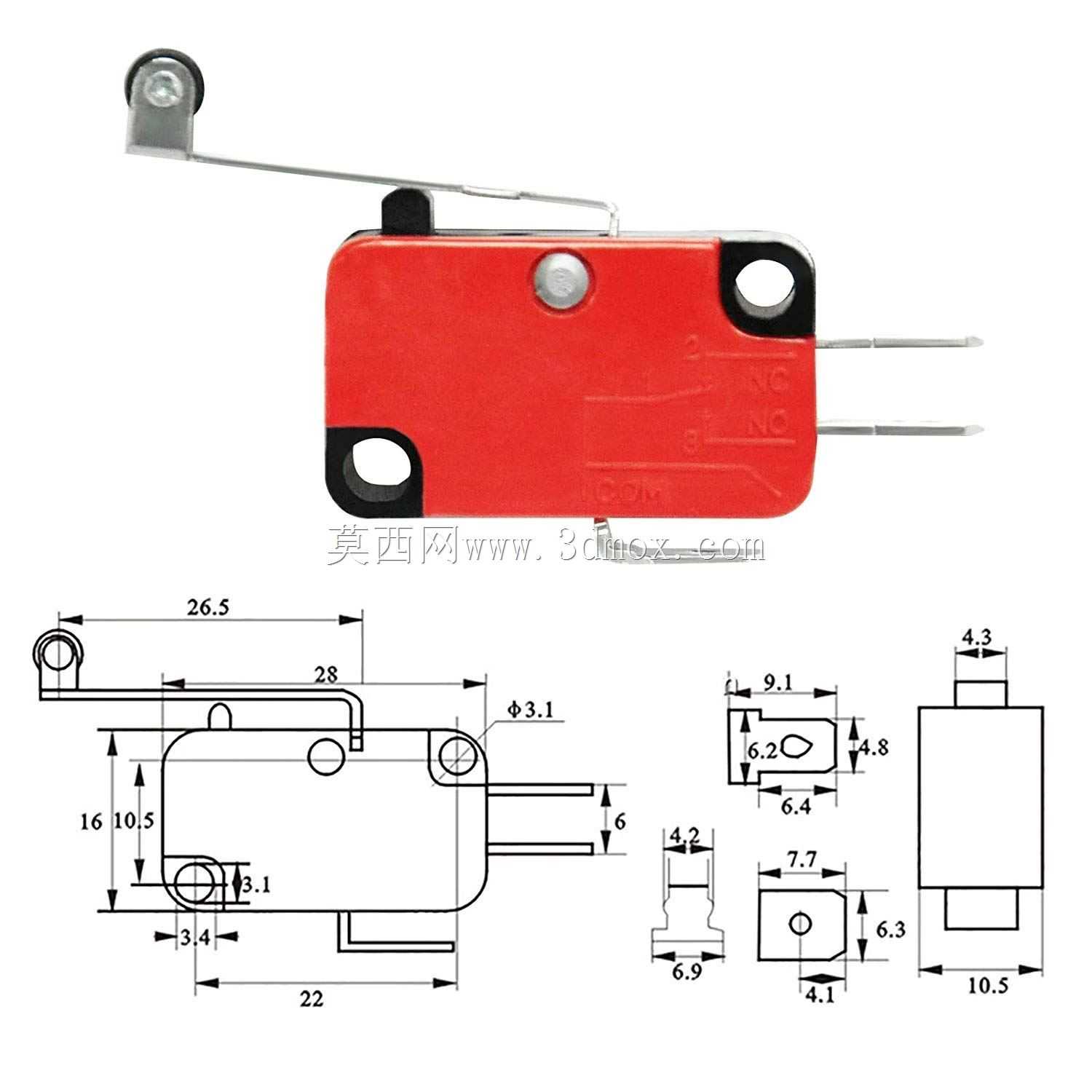

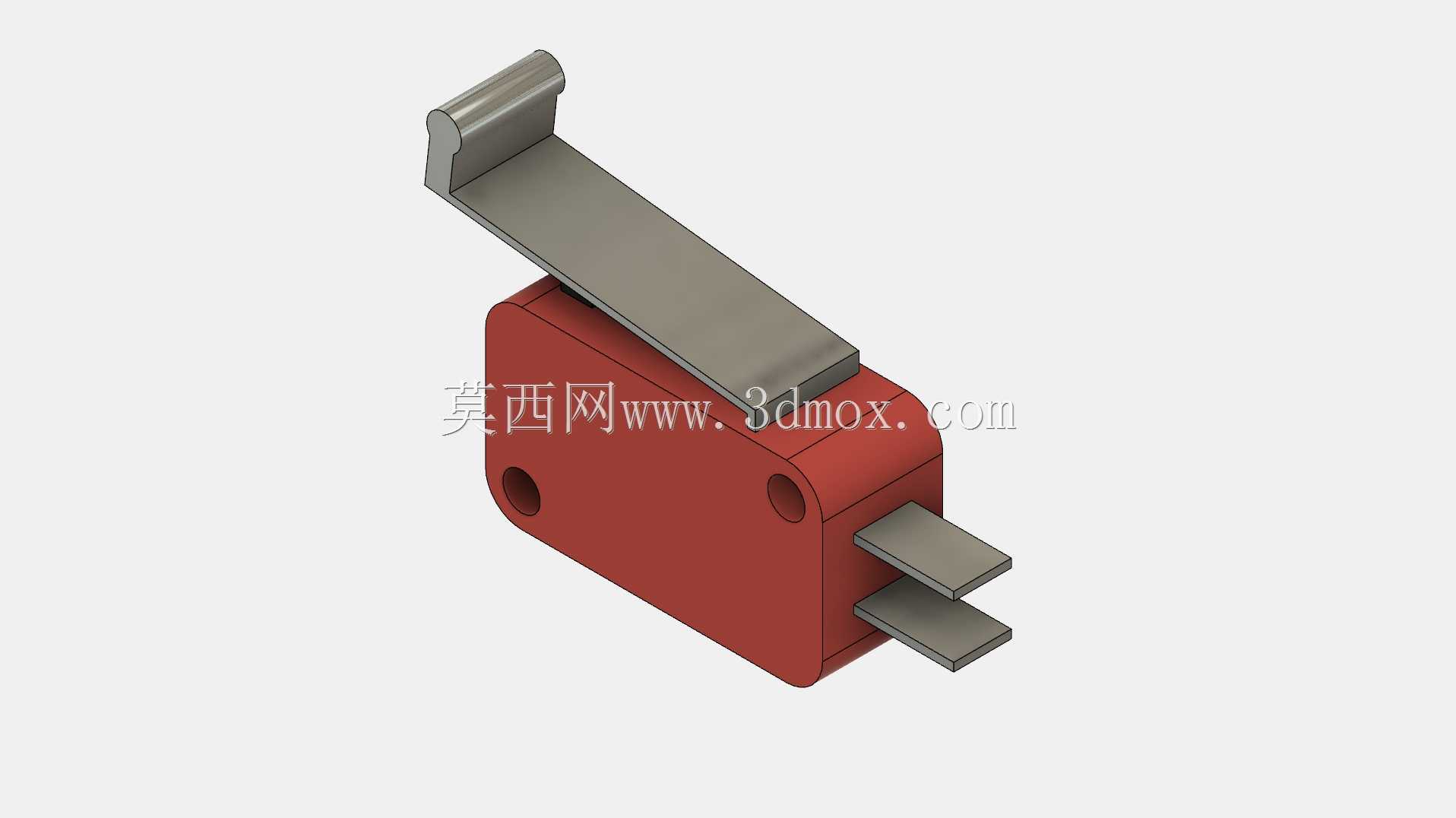

这类带长滚轮杠杆的微动限位开关，是小型自动化设备、DIY机电装置、民用机电产品里极为常用的位置检测元件，日常在3D打印机限位复位、小型传送带工位到位检测、家电门盖开合检测、业余制作的机电装置行程限制场景中都能见到它的身影。从结构设计来看，这款开关采用红色绝缘壳体作为主体基座，壳体两侧预留的通孔是标准安装孔位，可直接通过M2或者M2.5的螺丝固定在设备安装板上，安装时需要注意杠杆滚轮的触发方向要与被检测件的运动方向匹配，避免侧向受力导致杠杆变形损坏。开关尾部伸出的两个插片是标准快接接线端子，适配常见的2.8mm规格插簧，接线时无需焊接，直接压接插簧后插入即可，能大幅提升装配效率，电气参数上属于单刀双掷结构，可同时实现常开、常闭两路信号输出，能适配不同的逻辑控制需求。触发端的长杠杆搭配端部滚轮，相比普通平柄微动开关，拥有更长的触发行程和更大的触发接触范围，不需要被检测件精准对准开关触点，只要被检测件运动到滚轮的接触范围内，压下杠杆到触发行程即可完成信号切换，滚轮的滚动结构也能减少被检测件与开关触发端的滑动摩擦，既降低触发过程的阻力，也能延长开关的使用寿命。建模过程中完全还原了实物的装配关系，壳体的安装孔距、杠杆的摆动角度范围、接线端子的尺寸间距都严格按照实物测绘尺寸绘制，没有做夸张的结构简化，导入装配体后可以直接用于设备的干涉检查、安装位置模拟，不需要二次调整尺寸。在实际选型使用时，要注意这类开关的触发力较小，适合检测轻质运动部件的位置，不适合在重载、大冲击力的工况下使用，安装时要预留出杠杆的摆动空间，避免周围结构件卡住杠杆导致开关无法正常触发，同时滚轮的安装高度要匹配被检测件的运动高度，保证压下行程在开关的额定工作行程内，避免过压损坏内部触点结构。
