椿本规格胀紧联结电动锁结构设计

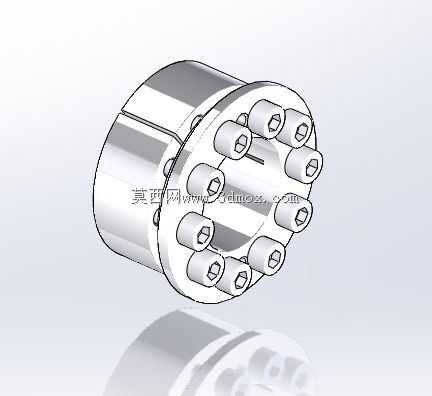

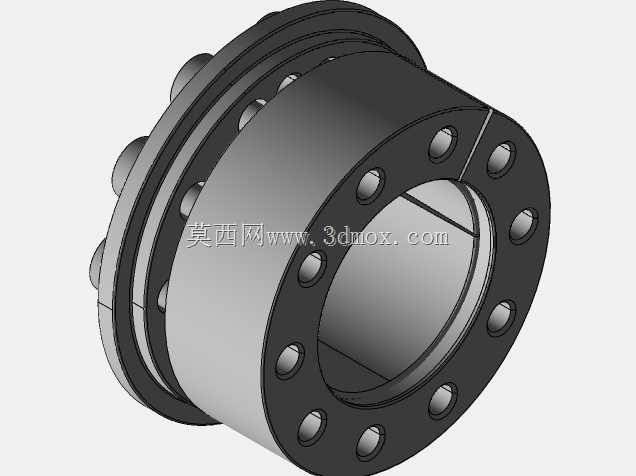

做传动结构设计的工程师大多接触过轴毂无键联结的场景，这款胀紧式电动锁就是针对高精度传动需求开发的锁紧部件，日常在精密伺服传动、自动化输送线、机床主轴进给、包装设备辊筒驱动这类需要精准传递扭矩、无传动背隙的场景中应用十分广泛。不同于普通平键联结存在的应力集中、拆装困难、配合间隙易引发传动误差的问题，这类胀紧结构靠径向抱紧力实现轴与轮毂的无间隙固定，在频繁正反转、启停冲击的传动工况下，能长期保持锁紧可靠性，不会出现键槽磨损导致的传动精度下降问题。从结构设计逻辑来看，这款产品采用多螺栓圆周均布的施压结构，通过拧紧端面的内六角螺栓，带动内环收缩、外环胀开，在轴与安装孔的配合面间产生均匀的径向正压力，依靠接触面的静摩擦力传递扭矩、轴向力以及复合载荷，整个锁紧过程没有相对位移，对中性表现优异，尤其适合高速传动场景下的动平衡要求。设计时需要重点关注安装边界的匹配，这款部件内孔适配直径35mm的传动轴，外环安装直径为60mm，轴向安装长度27.3mm，选型时要提前核算安装空间的轴向余量，避免和相邻的轴承、端盖等部件产生干涉；螺栓的拧紧要遵循对角分步拧紧的工艺要求，不能单颗螺栓一次拧紧到位，否则会导致内环受力不均，出现偏斜、抱紧力不足的问题，实际装配时通常会分三次逐步加载到额定扭矩，保证整个圆周面的压力均匀分布。这类胀紧锁的优势还在于拆装便捷，长期使用后需要维护拆卸时，只要逐步松开螺栓，内环就会自动回弹松脱，不会像过盈配合那样需要拉马、加热等复杂拆卸工序，对维护人员十分友好。在实际选型应用中，要根据传递的额定扭矩、轴的材质硬度、工况的冲击系数核算所需的抱紧力，这款结构的螺栓排布经过优化，在紧凑的外径尺寸下能实现足够的锁紧力，适配大部分中低负载的精密传动场景，比如伺服电机和丝杠的联结、分度盘的驱动轴固定、印刷设备的辊筒锁紧等场景，都能看到这类结构的应用。设计建模时要重点关注内环的开槽结构，槽的宽度、长度直接影响内环的收缩变形量，既要保证拧紧时内环能充分收缩抱紧轴面，又要避免开槽过深导致内环强度不足，在长期交变载荷下出现断裂失效；同时端面的螺栓孔位置度要严格控制，保证每个螺栓的施压点均匀分布，避免局部应力过大导致配合面压损。另外，这类部件的配合面粗糙度要控制在合理范围，太光滑会降低摩擦系数导致传扭能力不足，太粗糙则会导致实际接触面积下降，抱紧力达不到设计值，通常轴和孔的配合面粗糙度建议控制在Ra1.6到Ra3.2之间，装配前要清理配合面的油污、铁屑，薄薄涂一层低粘度润滑油，避免螺栓拧紧时出现卡滞，导致实际预紧力不足。
