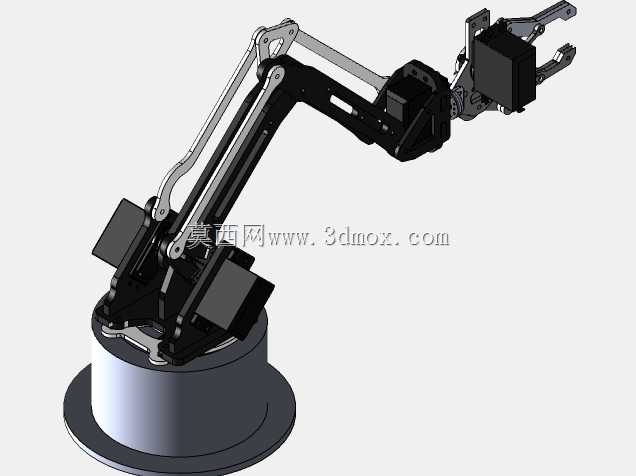

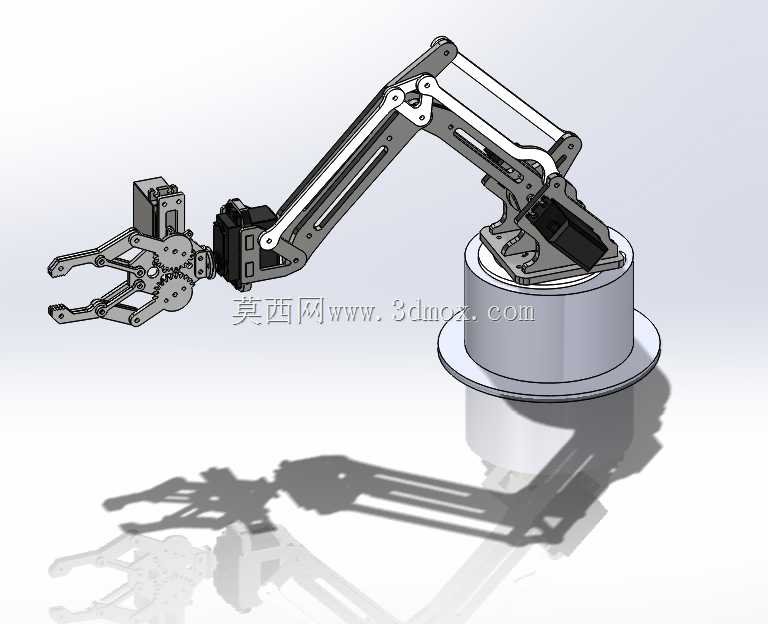

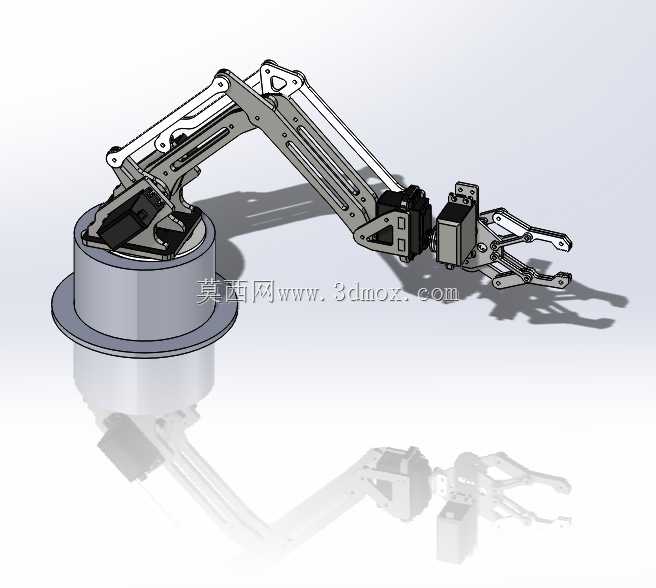

带垂直拾取夹持器的三自由度机械臂结构

这款三自由度机械臂搭配专用垂直拾取夹持器，主要面向轻载物料的定点转运、工位上下料、规整小件的分拣拾取场景，常见于3C电子装配线的元件周转、小型零部件加工工位的坯料上下料、实验室样本分拣等对作业精度、重复定位稳定性有要求的工况，可替代人工完成重复性的拾取、转移、放置动作，降低人工重复操作的劳动强度，同时规避狭小工位、轻微污染工位的人工作业风险。

从功能特性来看，三个自由度分别覆盖底座水平回转、大臂俯仰抬升、小臂姿态调整，末端夹持器可适配垂直方向的拾取动作，针对竖向摆放的薄型零件、轴类小件、盒状工件都能实现稳定夹持，夹持端采用齿轮联动的平行夹爪结构，开合行程可覆盖常见小型工件的尺寸范围，夹指接触面可根据实际工件材质更换防滑垫、硬质夹块等配件，避免夹伤工件表面或者出现夹持滑脱的问题。臂体结构采用镂空式的连杆设计，在保证结构刚性的前提下尽可能降低运动部件的自重，减少关节驱动端的负载余量要求，同时降低臂体运动过程中的惯性冲击，提升启停阶段的动作平稳性。

设计过程中优先考虑了关节运动的无干涉边界，底座采用圆柱式安装基座，可通过法兰孔固定在工作台面、线体侧边或者移动小车上，安装时需预留底座回转的圆周空间，避免臂体伸展过程中与周边设备、防护结构发生碰撞；大臂与小臂的铰接点位置经过反复校核，保证在最大伸展半径下，末端夹持器仍能保持足够的下压力度，在最小收缩姿态下，臂体不会与基座发生结构磕碰。整体臂展范围适配0.5米以内的作业半径需求，安装基面需保证平面度公差在合理范围内，避免底座固定后出现倾斜，长期运行导致关节轴承偏磨。关节处的驱动模块安装位置做了内嵌式处理，既可以保护驱动元件不受现场粉尘、切削液飞溅的影响，也能减少臂体外部的突出结构，降低作业过程中勾挂周边管线、工件的概率。末端夹持器与小臂的连接采用标准接口，可根据实际作业需求更换吸盘、磁吸头等其他末端执行器，拓展设备的适用场景。
