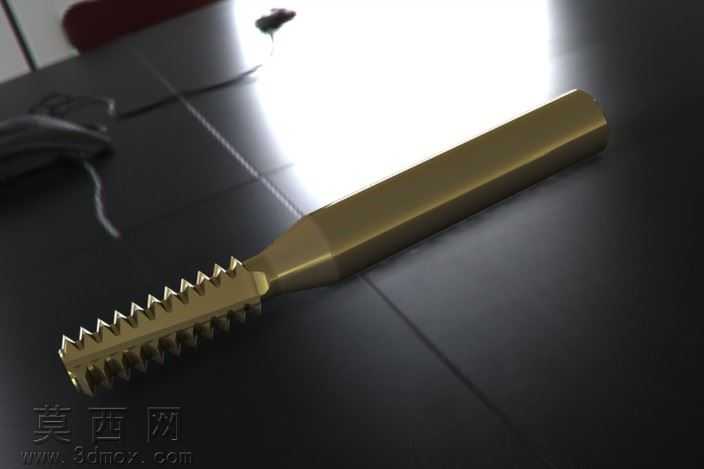

20UN规格螺纹铣削加工刀具三维建模

本模型为20UN规格螺纹铣削刀具的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的建模逻辑，先拆分刀具各功能段的结构特征再逐步整合。首先构建刀具的夹持柄部，该部分为等直径圆柱结构，建模时通过拉伸凸台命令生成基础实体，保证柄部圆柱度与同轴度基准，为后续刃部建模提供统一的装配参考基准。随后构建颈部过渡段，该段采用渐变锥面结构，通过放样凸台命令连接柄部与刃部，过渡曲面做G1连续处理，避免应力集中的结构缺陷，符合实际刀具的力学设计要求。刃部是本模型的核心结构，建模时先绘制单圈螺纹切削齿的截面轮廓，齿形严格匹配20UN统一螺纹的牙型参数，齿顶、齿侧、齿根均做对应倒角与圆角处理，还原实际刀具的切削刃几何角度，包括前角、后角、排屑槽的螺旋升角参数，之后通过线性阵列命令沿刃部轴向等距排布所有切削齿，保证齿距精度符合20UN螺纹的螺距要求，再通过螺旋扫描切除命令生成排屑槽结构，槽型截面采用圆弧与直线组合的轮廓，保证排屑空间充足的同时兼顾刃部刚性。材质设置阶段，为刀具整体赋予硬质合金材质，调整金属材质的反射率、粗糙度参数，还原硬质合金刀具的金属光泽与哑光磨砂的表面质感，渲染时采用三点布光方案，主光源模拟侧方硬光突出刃部齿形的立体结构，辅光源补光消除暗部死黑，环境光添加微弱的环境反射，让金属表面的光影过渡更自然真实。建模过程中所有结构尺寸均参考实际螺纹铣刀的行业标准设定，各段同轴度公差、齿形角度公差均在建模时做参数化约束，可直接用于后续的加工仿真、刀具装配干涉检查等场景，模型的细节还原度较高，切削刃的微小倒角、柄部的装夹定位面等细节特征均完整呈现，能够直观展现该款螺纹铣刀的完整结构与设计逻辑。
