视觉检测设备用相机安装固定底座结构

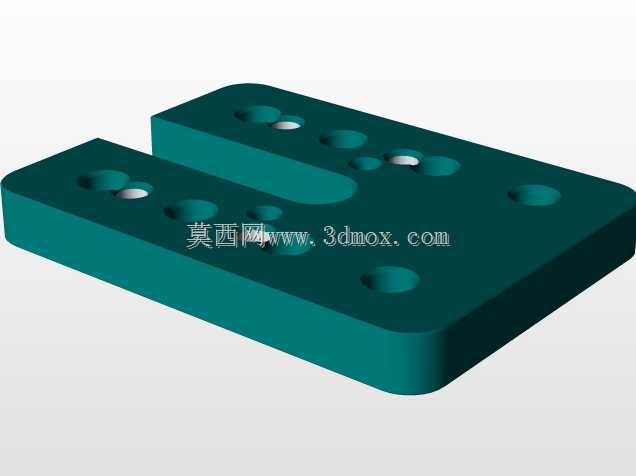

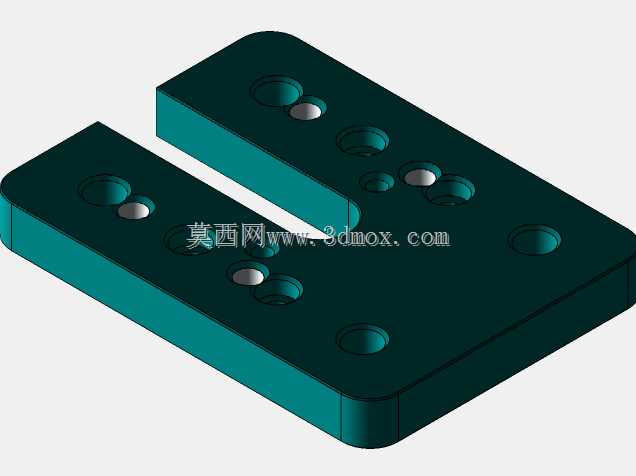

　　该底座主要应用于工业视觉检测工位的相机固定场景，适配康耐视Dataman 300系列读码器与InSight 7000系列智能相机，可直接安装在AFSB-1或AFSB-1XS标准Swivelink安装组件上，为输送线在线检测、工件定位读码、外观缺陷筛查等工位提供稳定的相机承载支撑。从结构设计来看，底座采用分体式开槽结构，主体为带圆角的矩形块状，一侧开设U型通槽，槽体两侧与底座主体平面上分布多组不同孔径的沉头安装孔，既可以通过槽位实现安装位置的横向微调，也能通过不同孔位匹配不同型号相机的安装孔距，无需额外加工转接板即可完成相机固定，减少现场安装的配做工作量。底座的安装边界设计充分考虑了工业现场的安装空间限制，整体厚度均匀，

　　边缘做圆角处理避免安装过程中划伤线缆或操作人员，沉孔设计可让安装螺丝完全沉入孔内，不会突出底座平面干涉相机底部的接线或调整结构。在实际产线应用中，这类底座需要配合视觉系统的角度调整需求，安装孔的位置公差控制在±0.05mm以内，保证相机安装后光轴位置的重复精度，避免因底座安装偏差导致视觉检测的坐标偏移，减少后续视觉标定的调整时间。底座的开槽方向与输送线的运行方向平行设计，可在相机对焦调整时沿输送方向滑动调整位置，调整到位后通过两侧的锁紧螺丝完成固定，兼顾了调整灵活性与固定后的结构刚性，即使在输送线持续运行产生的小幅振动工况下，也能保证相机位置不发生偏移，避免出现读码失败、检测漏判的问题。不同孔径的安装孔除了适配相机本身的固定，还预留了辅助光源、触发传感器的安装位，可将视觉检测相关的小型元件直接集成在该底座上，减少额外的安装支架数量，让整个视觉检测工位的结构更紧凑，减少产线的空间占用。
