立式车床加工用回转类装夹定位结构

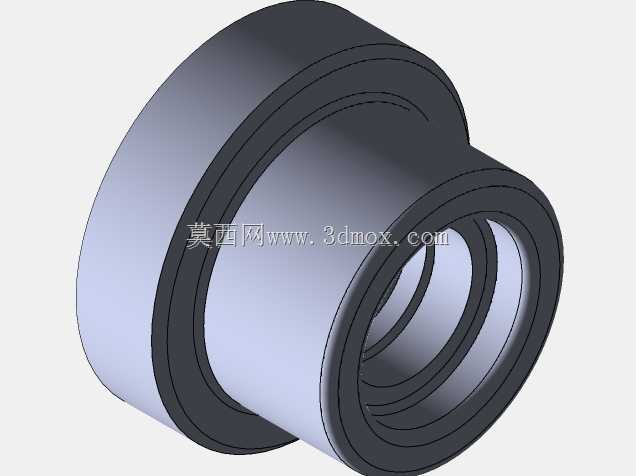

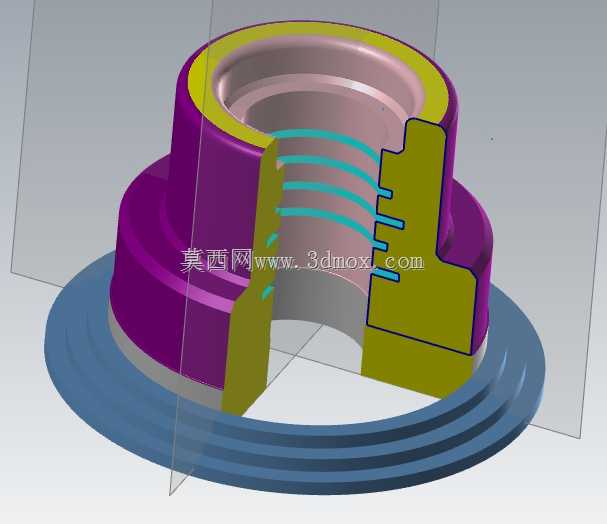

该结构为立式车床适配的回转类装夹定位组件，主要应用于重型盘类、短轴类零件的立式车削加工场景，适配VTL系列立式车床的加工工位，可完成零件端面车削、外圆粗精车、内孔粗精车、内槽切削等多工序加工的装夹定位需求。在实际生产场景中，这类结构多用于风电法兰、大型轴承座、泵体端盖等大直径、大重量回转零件的加工装夹，相比卧式车床装夹方式，立式布局下零件自重沿主轴轴向分布，可降低装夹变形风险，提升大尺寸零件加工的同轴度精度。从功能特性来看，该结构采用阶梯式轴向定位设计，底部多层环形凸台可适配不同直径规格的零件基准面定位，内壁开设的多道环形卡槽可配合卡爪实现径向撑紧，避免粗加工大切削量下零件出现周向转动或轴向窜动；剖视结构可见内部预留的排屑通道，可将内孔加工产生的切屑沿内壁导流至设备排屑口，减少切屑堆积对定位精度的干扰。设计过程中优先考虑了加工工序的兼容性，轴向定位面的高度差经过公差匹配，可在一次装夹下完成外圆、内孔、端面、环槽的全部加工，减少二次装夹带来的形位公差累积；外壁的阶梯结构同时适配立式车床的工作台T型槽安装尺寸，安装时可通过压板直接固定在工作台端面，无需额外制作过渡连接盘，压缩生产准备周期。外形尺寸方面，底部安装法兰的外径匹配常见中型立式车床的工作台安装边界，总高度控制在立式车床刀架的Z轴有效行程范围内，内壁的最小过孔直径满足常规内孔车刀的进刀空间需求，各卡槽的宽度与深度适配常用内槽车刀的切削参数，可直接调用Mastercam内置的立式车床车削策略生成刀路，无需额外调整刀具避让参数。结构的壁厚经过刚性校核，在粗加工大背吃刀量切削工况下，装夹定位面的形变量控制在0.02mm以内，可满足精加工工序的精度要求，同时内壁的导流斜面设计可避免切削液积存，减少长期使用后的锈蚀风险。
