适用于木材塑料加工的三爪卡盘车床主轴结构

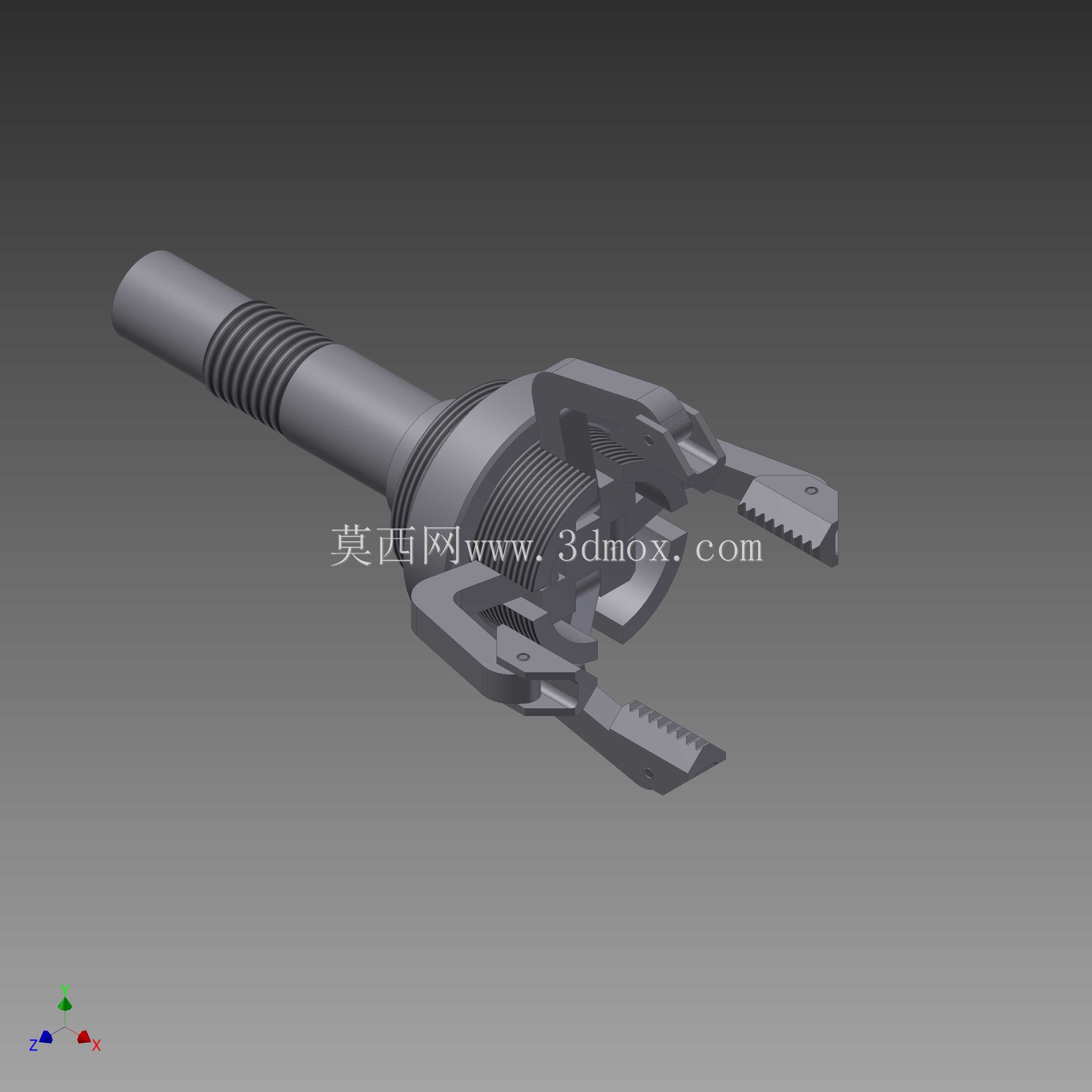

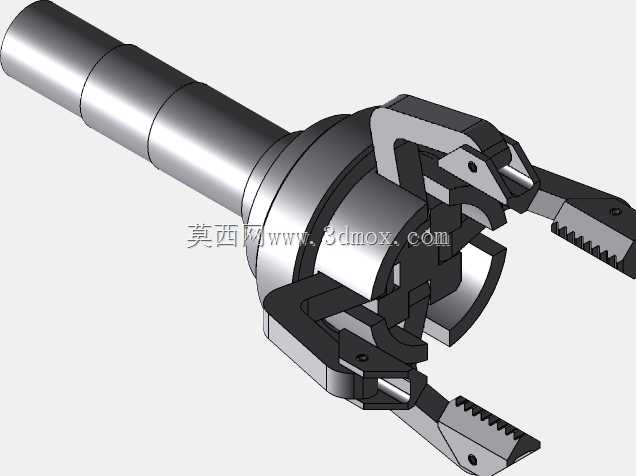

这套结构针对小型非金属加工场景设计，核心适配木材、塑料类低硬度工件的回转加工需求，区别于金属切削车床的大刚性重载荷设计，整体结构更偏向轻量化的精准夹持，适配小批量手工件、教学实训件、工艺装饰件的车削作业场景。从结构布局来看，主轴后端设置外螺纹段，用于和床头箱的传动输出端连接，安装时需保证螺纹旋合长度不小于螺纹公称直径的1.2倍，避免高速回转时出现连接松动，主轴中段设置定位轴肩，装配时靠轴肩端面贴合床头箱轴承内圈端面，保证主轴的回转同轴度控制在0.02mm以内，满足非金属工件加工的形位公差要求。前端的三爪夹持机构采用同步开合设计，三个卡爪沿主轴周向120°均匀分布，卡爪夹持面加工有细密锯齿纹，针对木材、塑料这类易打滑的非金属材质，锯齿纹可以增大接触摩擦力，即使是不规则截面的坯料，也能实现稳定夹持，不会在车削进刀时出现工件偏转、窜动的问题。设计时特意将卡爪的开合行程控制在0-60mm范围，既可以夹持直径较小的棒料坯料，也能适配最大直径60mm的盘类非金属工件，覆盖绝大多数小型非金属车削件的尺寸需求。卡爪的驱动结构集成在主轴前端内部，没有额外突出的外置驱动部件，减少了高速回转时的风阻和安全隐患，整体外形的最大回转直径控制在120mm以内，安装时需要保证床头箱前端的避让空间半径不小于70mm，避免卡爪开合到最大行程时和周边防护结构发生干涉。实际应用中，这套结构可以直接替换普通小型台式车床的原有主轴卡盘组件，不需要对床头箱的传动结构做额外改造，安装时只需保证主轴轴线和床身导轨的平行度误差不超过0.03mm/100mm，就能保证加工出的工件圆柱度、端面平面度满足工艺要求。针对木材加工时易产生木屑、塑料加工易产生切屑碎屑的问题，卡爪和主轴连接的缝隙处做了斜面导屑设计，加工时产生的碎屑会顺着斜面甩出，不会进入卡爪的滑动配合面，减少日常维护的清理频次，也避免碎屑卡滞导致卡爪开合不畅的问题。主轴整体采用中空设计，中空通孔直径为12mm，可以穿入长棒料进行连续车削，减少棒料的装夹频次，提升长条形非金属工件的加工效率，比如塑料圆棒、细木杆类工件，可以直接从主轴后端穿入，伸出需要的加工长度后锁紧卡爪即可作业，不需要反复截断坯料装夹。
