棘轮式间歇牵引传动机构结构设计

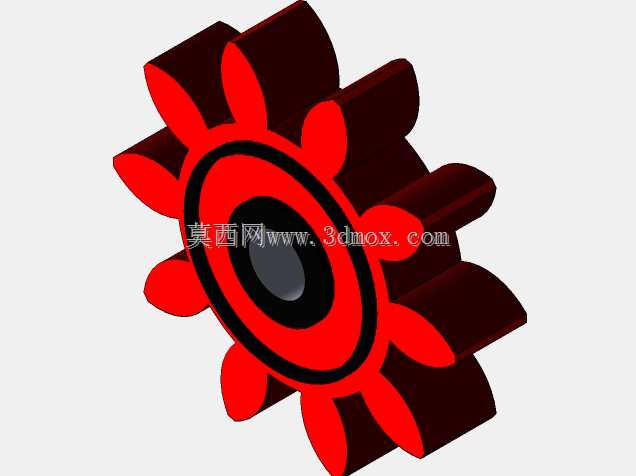

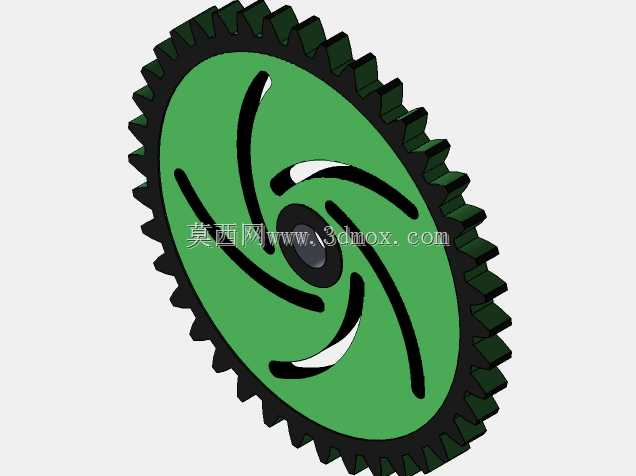

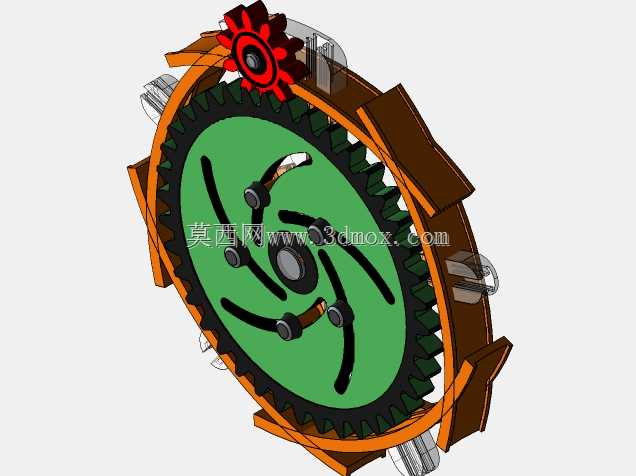

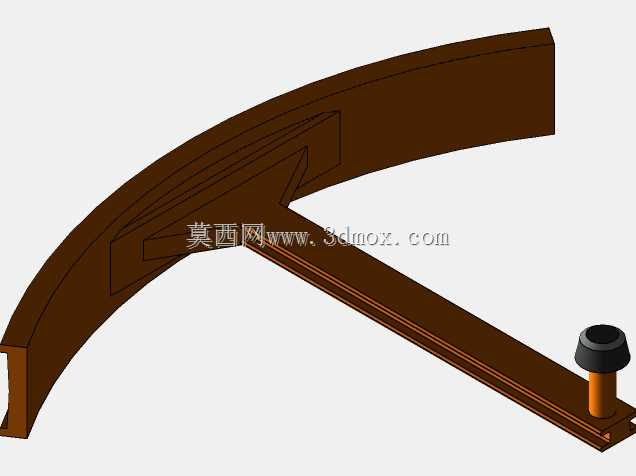

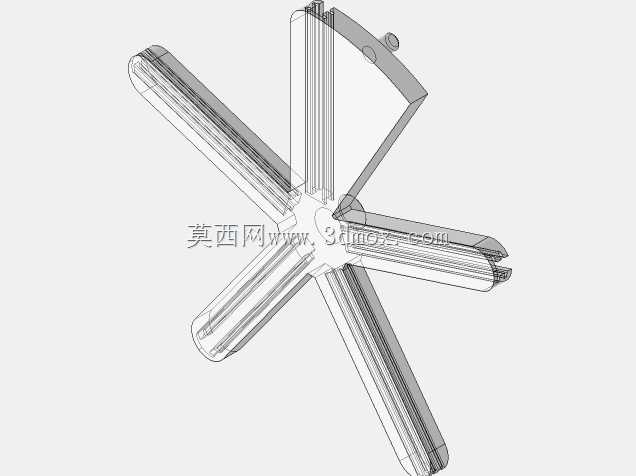

　　该牵引机构属于间歇式机械传动组件，核心采用棘轮与大直径齿圈配合的传动逻辑，主要应用于需要定距间歇牵引、步进送料的生产线场景，比如包装线的膜料牵引、轻工装配线的工件步进输送、纺织设备的定长送经单元，也可适配小型输送设备的间歇进给工位，替代传统槽轮机构实现更小的步进角度调整与更大的传动扭矩输出。从结构设计逻辑来看，主体采用大直径主齿圈作为扭矩传递核心，绿色辐板式轮盘作为承载基体，周向均匀布置的弧形槽配合圆柱销实现离合与行程限位，顶部的红色棘轮组件与棘爪配合实现单向锁止，避免牵引过程中出现反向回退，保证牵引位移的精度稳定性。外围的橙色弧形导向架作为牵引执行件的运动轨道，棕色块状支座用于将整个机构固定在设备安装基板上，

　　两侧伸出的轴端用于连接驱动输入与负载输出端，不需要额外加装复杂的导向组件即可完成牵引动作的直线-旋转转换。设计过程中优先考虑了安装边界的适配性，主齿圈的径向尺寸控制在常规小型输送设备的安装空间范围内，轴向厚度较薄，可直接嵌入设备侧板之间的预留间隙，不需要对原有设备的机架做大规模改造；安装孔位采用标准化的孔距设计，可适配不同规格的型材机架安装需求。功能特性上，该机构通过调整弧形槽内圆柱销的固定位置，可改变单次牵引的行程长度，适配不同规格物料的牵引步距需求；棘轮的齿数经过匹配计算，可实现最小15度的步进角调整，满足高精度定长牵引的使用要求；整体传动链没有易损的柔性部件，全金属刚性传动结构可适应车间内多粉尘、有少量油污的工作环境，

　　日常维护仅需定期在齿面与铰接点加注润滑脂即可，不需要频繁更换易损配件。在实际选型适配时，需要注意输入轴的转速匹配，该机构适合中低速间歇传动场景，输入转速过高会导致棘爪与棘轮的撞击加剧，缩短部件使用寿命；负载端的牵引阻力需要匹配齿圈的承载扭矩，避免过载导致轮齿崩裂或销钉剪切断裂。整个机构的运动逻辑经过运动仿真验证，各运动部件之间无干涉，牵引动作的启停位置误差可控制在毫米级，能够满足多数轻工、包装、纺织类设备的间歇牵引工位使用需求，也可作为教学演示模型用于机械原理课程的间歇传动章节实操展示，帮助学习者理解棘轮传动、齿轮啮合、行程可调机构的实际结构与运动逻辑。
