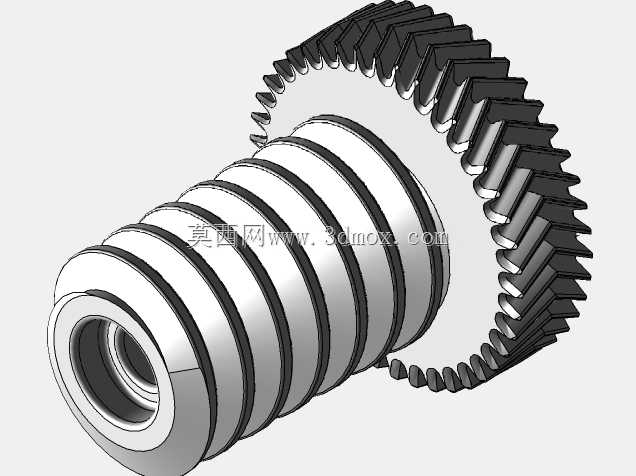

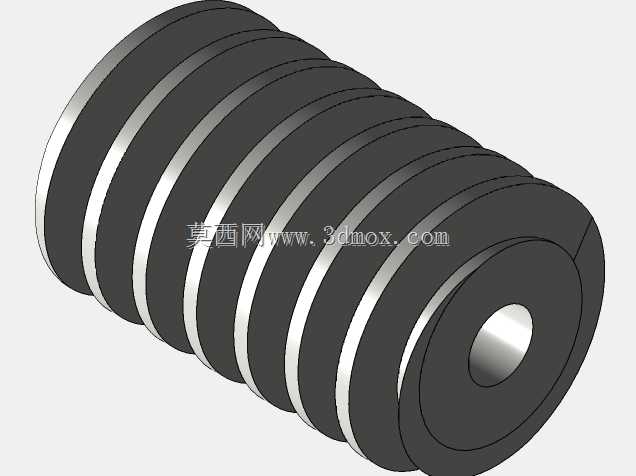

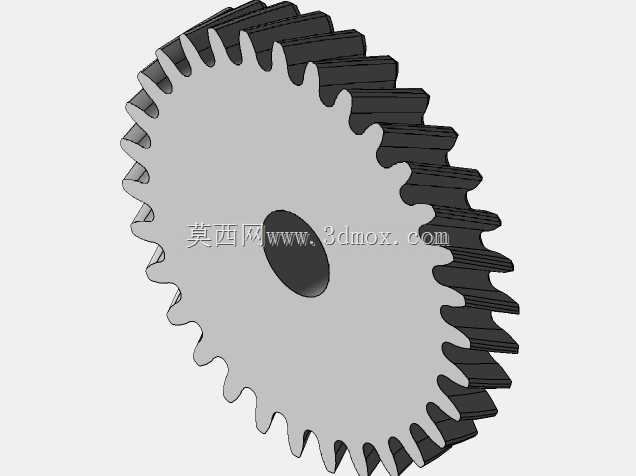

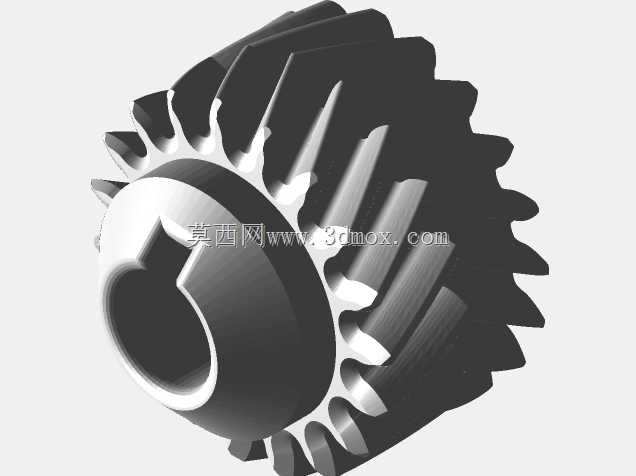

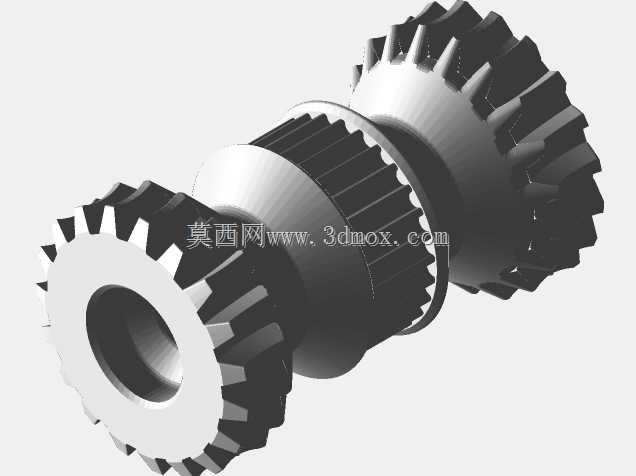

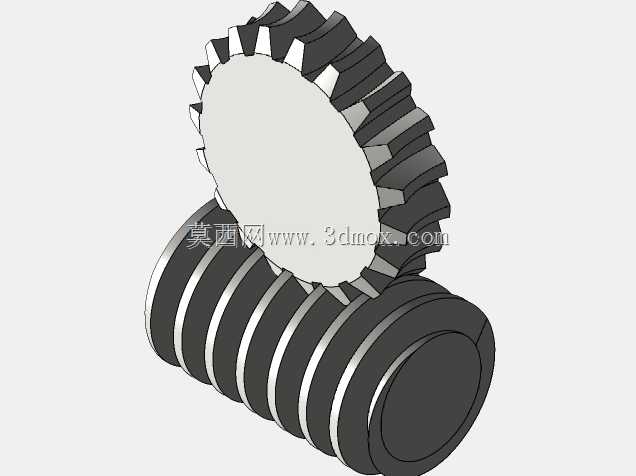

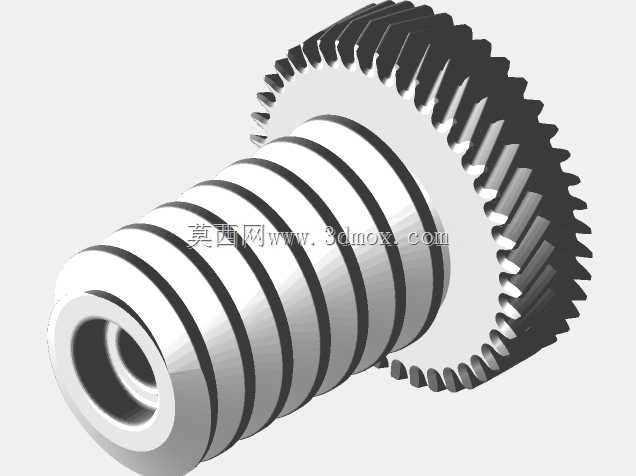

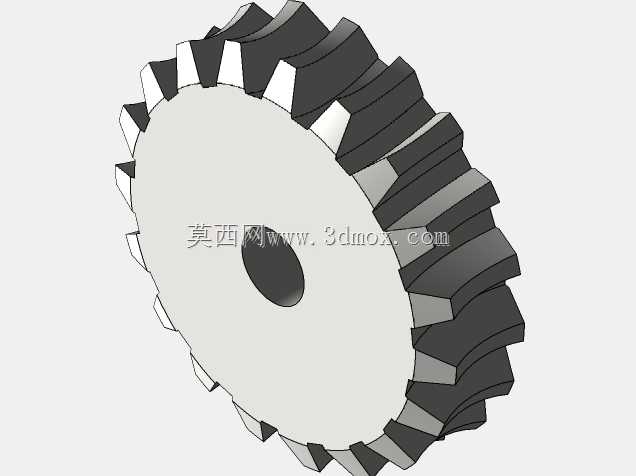

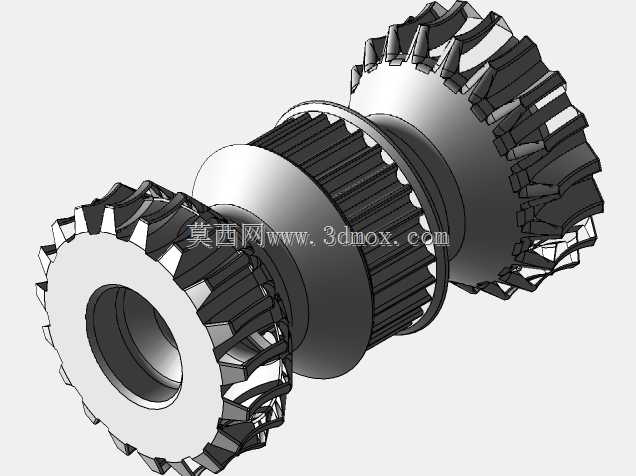

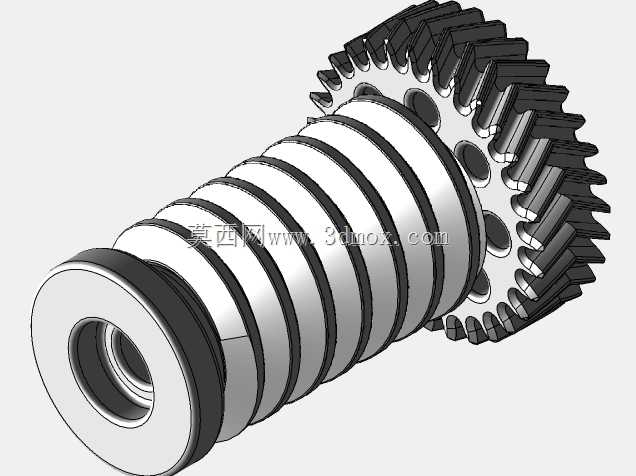

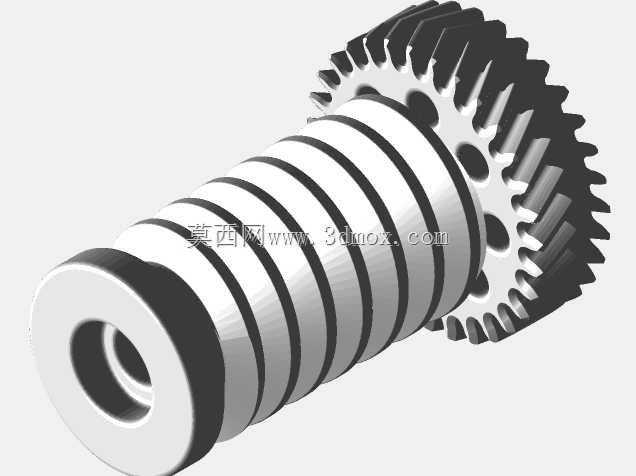

这套组合齿轮结构在小型自动化传动场景中适配性极强,常见于桌面级精密输送机构、小型机器人关节传动单元、微型进给装置这类对传动比精度有要求的设备里,核心作用是在紧凑安装空间内实现大传动比的动力传递,同时通过多段齿形的集成设计,减少传动链路里的独立零件数量,降低装配累积误差。从结构设计逻辑来看,这套组件将锥齿、直齿、蜗轮齿形集成在同一根轴类基体上,省去了传统多级传动里的中间连接轴、联轴器等冗余零件,整体轴向尺寸被大幅压缩,安装时仅需要在基体两端预留对应轴承位的安装空间即可,径向尺寸围绕齿顶圆做了等距避让,不会和周边的机架、走线槽产生运动干涉。实际使用时,输入端的锥齿可对接垂直方向的动力输入轴,中间段直齿可同步输出平行方向的动力,末端蜗轮结构配合对应蜗杆即可实现大减速比的动力输出,单根组件就能同时完成多方向的动力分流与减速,不需要额外搭建复杂的传动层级。齿形设计上,每一段齿的模数都做了匹配计算,锥齿段保证垂直传动的啮合间隙控制在合理范围,避免正反转时出现过大回程误差;直齿段的齿宽做了加厚处理,能承受平行传动时的径向载荷,长时间运行下齿面变形量控制在允许阈值内;蜗轮段的齿向角度完全匹配对应蜗杆的导程角,啮合时接触面积占比达到合理区间,既保证传动效率,又能降低齿面磨损速率。安装边界方面,组件中心的通孔为标准轴孔尺寸,可直接配合平键与传动轴完成周向固定,两端轴颈的公差带适配常用深沟球轴承的内圈配合要求,装配时不需要额外做二次修配,齿顶圆到安装基准面的距离预留了足够的安全间隙,运行时不会出现齿面剐蹭机架的问题。在小型自动化设备的选型过程中,这类集成式齿轮组件很适合安装空间受限、同时需要多方向动力输出的工位,相比分散布置的多级齿轮组,它的装配难度更低,传动链路的刚性更好,传动过程中的噪音也更小,能适配中低速、载荷平稳的传动场景,在小型蠕动进给机构、分拣设备的动力分配单元里都能直接套用,建模时的齿形参数完全按照机械设计标准做了参数化绘制,每一段齿的啮合关系都经过运动仿真验证,不会出现干涉、卡滞的问题,结构工程师在做同类型传动方案设计时,可以直接参考其齿形布局、尺寸避让的设计思路,缩短方案迭代的周期。
