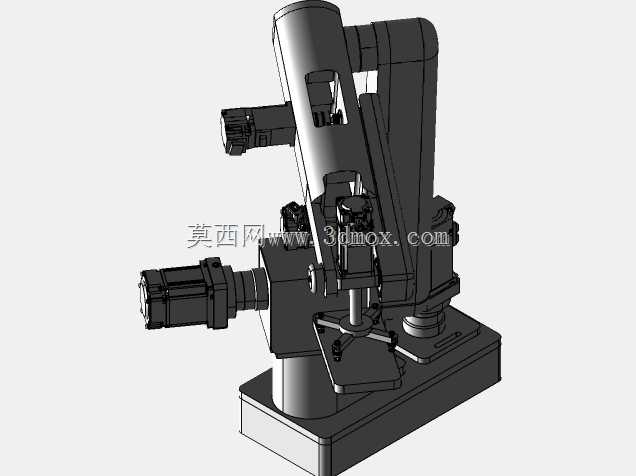

这款多关节机械臂的结构设计,核心围绕交流伺服电机的高响应、高精度输出特性做匹配,从关节负载传递到底座安装的全链路都做了针对性的结构优化,适配3C电子装配、小型零部件上下料、实验室精密操作等多类对重复定位精度有要求的作业场景。不同于常见的步进驱动关节构型,这款臂的每个转动关节都直接将伺服电机的输出端与谐波减速单元做同轴集成,省去了额外的同步带传动环节,既压缩了关节段的轴向尺寸,也避免了传动背隙带来的定位误差累积,在末端负载5kg的工况下,重复定位精度可以控制在±0.02mm区间,完全满足小零件精密装配的公差要求。从安装边界来看,底座采用方形铸铁安装座,四个角预留了M10的螺栓固定孔,安装面平面度要求控制在0.05mm以内,整机展开后最大作业半径可达680mm,竖直方向最大抬升高度为720mm,折叠收纳时的最小占位尺寸仅为280mm×220mm×560mm,既可以固定在专用工作台面上做固定式作业,也能适配小型移动AGV平台搭载,做产线间的流转作业。设计过程中特意将大臂、小臂的受力壳体做了等强度拓扑优化,在保证关节连接处抗弯扭刚度的前提下,将非受力区域的壳体做了镂空减重处理,整机自重控制在28kg以内,降低了底座安装的承重要求,也减少了伺服电机在快速启停过程中的惯量负载。关节处的走线全部采用内部中空通道布置,所有动力线、编码器线都从臂体内部的穿线孔排布,避免外部走线在关节转动过程中出现拉扯、磨损问题,也能适配洁净车间的作业要求,不会因为线缆外露积尘影响生产环境。末端执行器的连接法兰采用标准ISO 9409-1-40-4-M6接口,可以快速适配夹爪、真空吸盘、点胶头等不同作业工具,不需要额外做转接法兰的设计,缩短了产线换型的调整周期。每个关节的限位位置都预留了硬限位挡块与软限位触发开关的安装位,双重限位机制避免关节转动超程造成的设备碰撞损坏,在调试阶段可以先通过软限位设定安全作业区间,再通过硬限位做最后的安全防护,适配不同产线的作业边界调整需求。
