小型智能移动机器人用防滑橡胶轮组

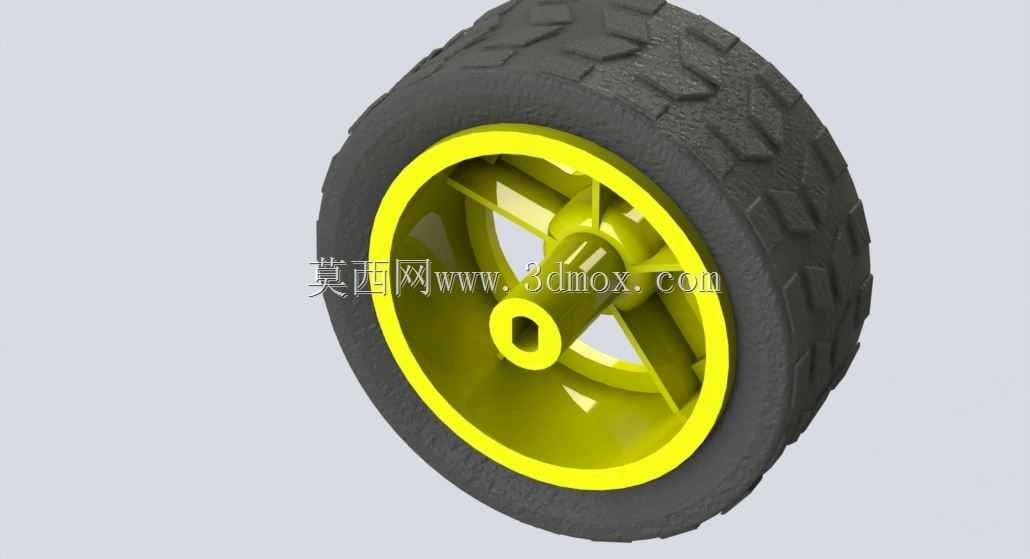

这款轮组主要面向小型教育机器人、室内巡检移动平台、桌面级智能载具的行走系统设计，适配轮距在120-180mm区间的差速驱动底盘，单轮额定承载质量为2kg，可满足多数小型智能移动设备的负载行走需求。轮胎部分采用块状交错胎纹设计，胎面凸起的菱形花纹块高度为2mm，相邻花纹块预留1.5mm的排水排屑间隙，在平整PVC地面、木质地板、短绒地毯等常见室内场景行走时，既可以保证足够的接地摩擦力，避免差速转向时出现侧滑丢步，也能减少胎面与地面的接触面积，降低行走过程中的滚动阻力，减少驱动电机的功率损耗。轮毂采用三辐式镂空结构设计，轮辐与轮辋的过渡位置做了R1.2的圆角处理，避免应力集中导致的轮毂开裂，中心安装孔为标准D型截面，适配6mm直径的D型输出轴，安装时无需额外加工键槽，直接通过顶丝锁紧即可实现与驱动轴的周向固定，轮辋内侧预留有2mm宽的卡槽，装配时橡胶轮胎可以通过自身弹性卡入卡槽，不需要额外粘接就能保证轮胎与轮毂的同轴度，避免高速转动时出现轮胎脱出的问题。从设计逻辑来看，这款轮组在建模阶段优先考虑了装配便捷性与后期维护性，轮胎与轮毂采用分体式结构，当胎面出现过度磨损时，不需要更换整个轮组，只需要单独拆下橡胶轮胎更换即可，降低后期运维成本。轮组的总宽度为26mm，轮胎外径为65mm，轮毂安装端面到轮组外侧的距离为8mm，安装时可以给底盘侧板、联轴器等部件预留足够的装配空间，不会出现运动干涉。胎体采用邵氏硬度65A的橡胶材质参数设定，既可以在经过地面微小接缝、细小颗粒时起到一定的缓冲作用，降低行走过程中的震动对车载传感器的影响，也不会因为胎体过软导致行走时出现形变过大、定位精度不足的问题。轮毂的材质设定为常用的ABS工程塑料，可直接通过3D打印或者注塑工艺实现批量生产，轮辐的镂空设计在保证结构强度的前提下，尽可能降低了轮组自身的转动惯量，让驱动电机的启停响应更迅速，对于需要频繁加减速、精准走位的机器人场景来说，能有效提升行走控制的精度。在实际选型适配时，需要注意轮组的安装孔位与驱动轴的匹配度，若采用非D型轴的驱动方案，可对轮毂中心孔的结构做对应调整，不影响胎面与轮辋的主体结构使用。
