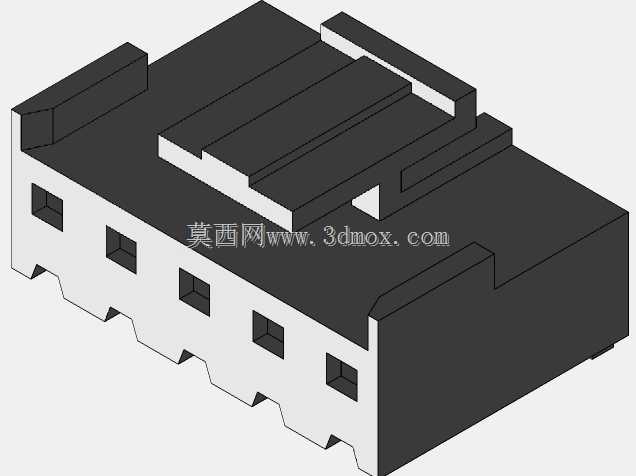

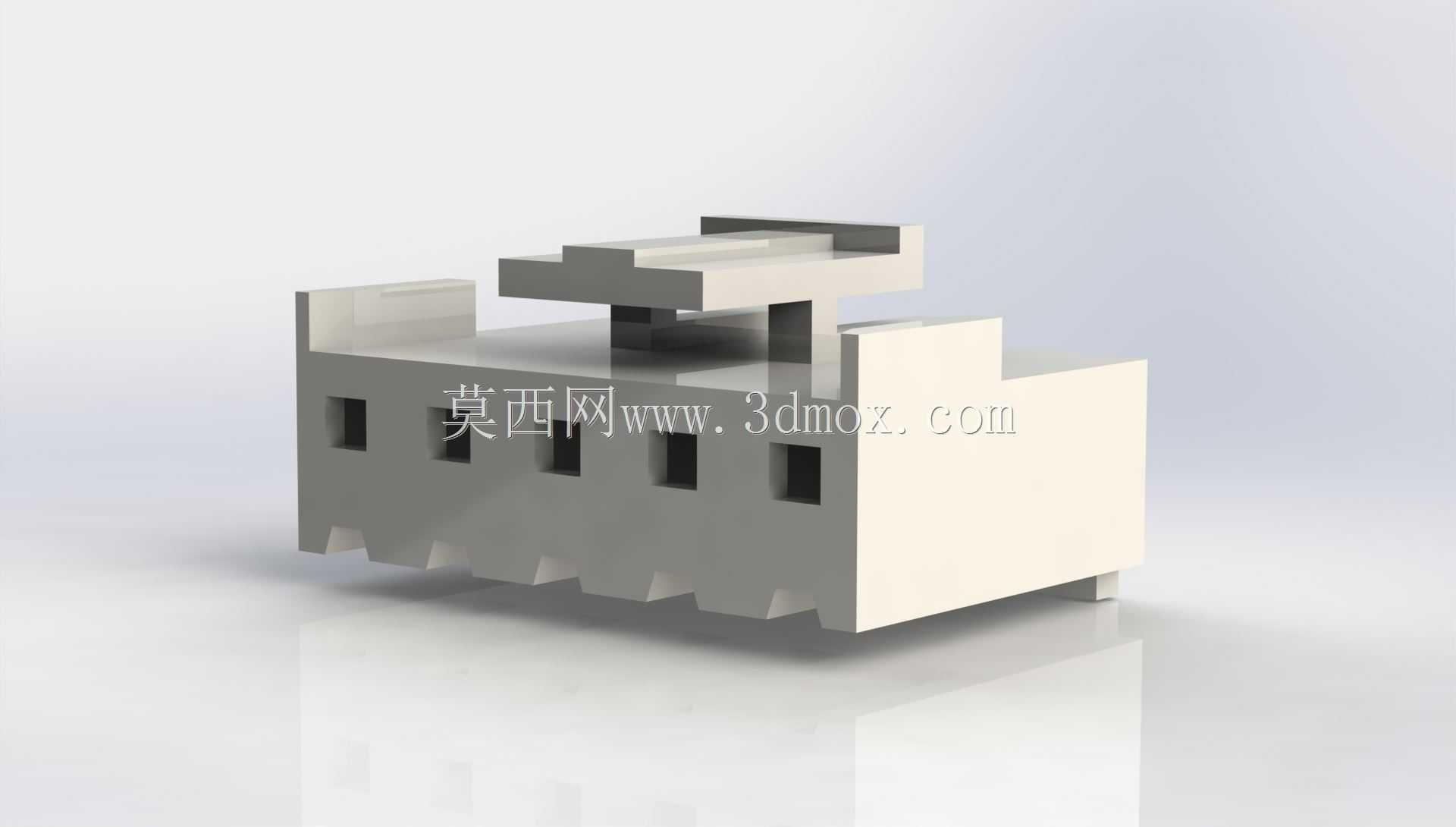

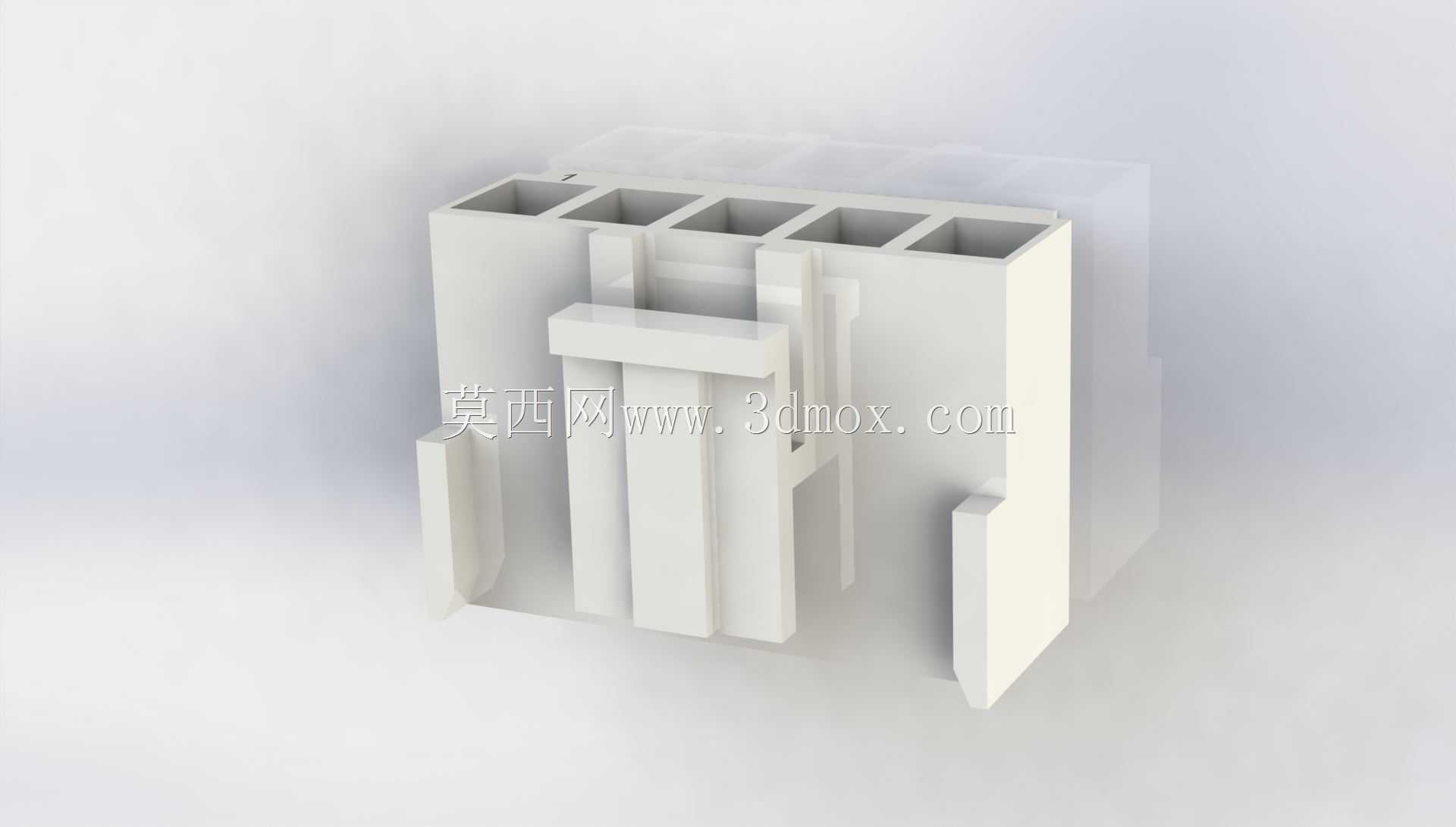

JST VHR-5N线对板连接器塑壳结构

这款JST VHR-5N塑壳是线对板连接器的核心绝缘基座部件，在消费电子、工业控制板卡、小型家电内部的线束互联场景中应用广泛，主要承担端子固定、绝缘防护、对位防错的功能，是板端与线束端实现可靠电连接的关键结构件。从实际选型使用的角度看，这类5Pin塑壳适配对应规格的压接端子，端子插入塑壳腔体后会通过塑壳内部的倒扣结构实现锁止，避免线束受拉时端子脱出塑壳造成接触不良或断路，同时塑壳的绝缘材质可以隔绝相邻端子之间的爬电路径，满足低压信号回路、小功率供电回路的绝缘防护要求。设计上这款塑壳采用了对称式的腔体排布，五个接线腔体沿长度方向等距分布，每个腔体的内壁都设置了导向筋位，压接好导线的端子沿导向筋插入时可以顺畅到位，不会出现端子插歪、插不到位的情况；塑壳两侧设置了带弹性的锁扣臂，当塑壳与板端针座对插到位后，锁扣臂会卡入针座对应的卡槽内，实现插接后的轴向锁止，避免设备受振动冲击时连接器松脱。外形尺寸方面，这款塑壳的整体宽度适配5Pin的针座间距，高度方向预留了端子插入后的退让空间，安装时不需要额外预留过大的板上空间，塑壳前端的对位凸台可以和针座的对位槽配合，从根源上避免反插、错插的问题，哪怕是产线人工插接作业也能快速对位，降低装配失误率。从结构建模的角度看，这款塑壳的所有拔模角度都适配注塑生产的工艺要求，外壁的加强筋既提升了塑壳整体的结构强度，避免插拔过程中塑壳开裂，也不会额外增加过多的材料占用，壁厚均匀性控制符合注塑件的设计规范，不会出现壁厚差异过大导致的缩水、翘曲问题。在实际设备装配中，这类连接器塑壳不需要额外的固定件，依靠自身的锁扣结构就能完成与板端座体的固定，尾部的线束入口做了圆弧过渡处理，避免线束弯折时被塑壳锐边割破绝缘层，长期使用时可以降低线束破损短路的风险，适配多股软线的压接端子使用场景，在小空间内的密集布线场景中优势明显，不需要复杂的接线操作，压接端子后直接插入即可完成线束端的预处理，大幅提升整机组装的接线效率。
