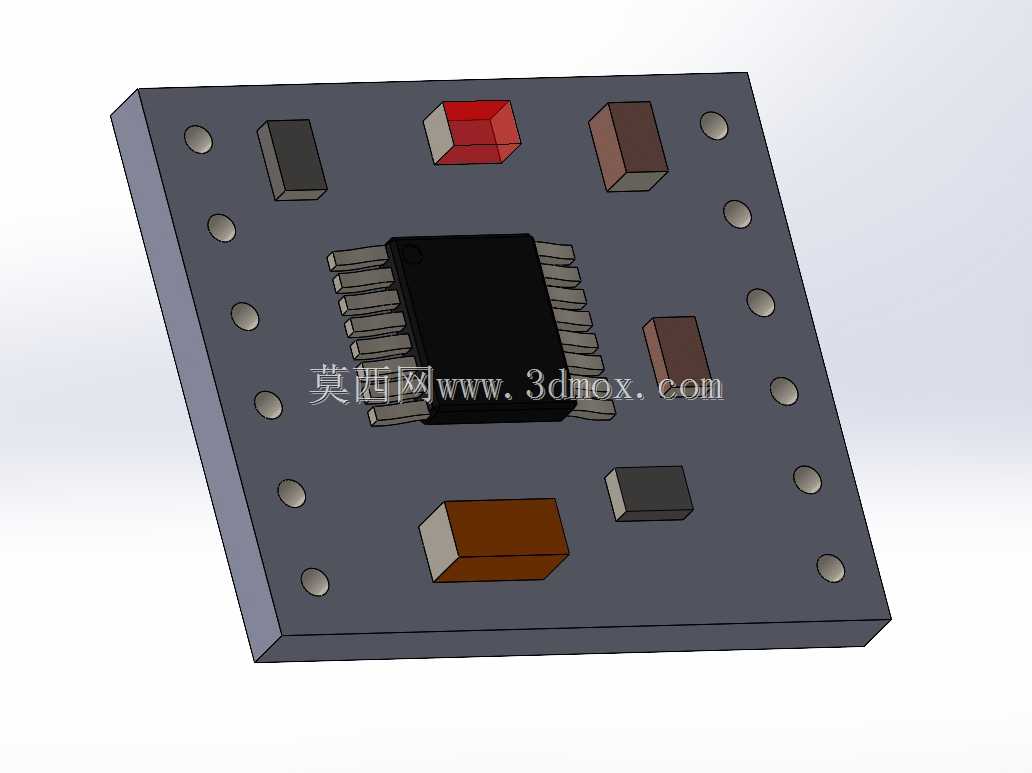

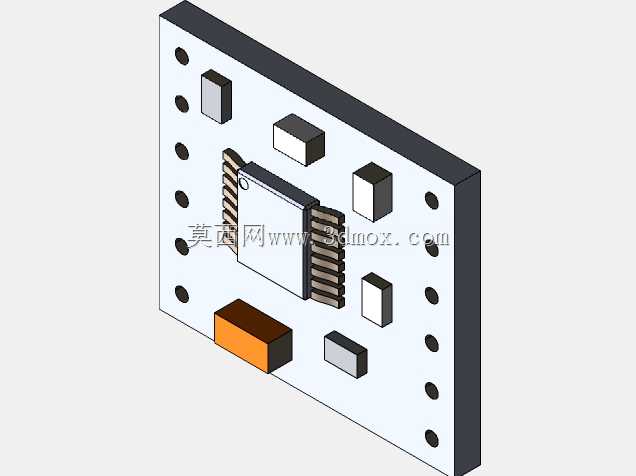

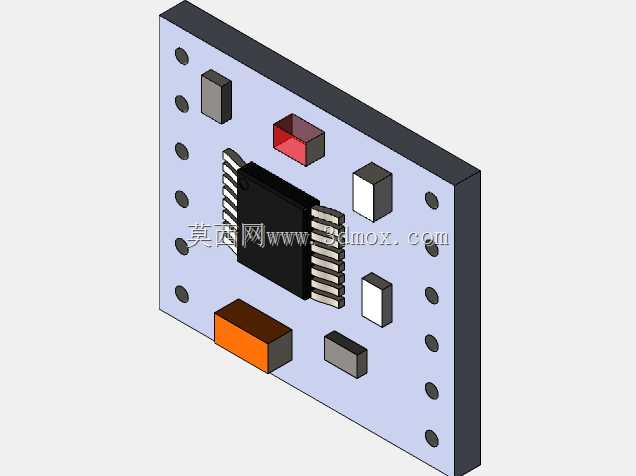

DRV8833双H桥微型载板转接结构

这款载板结构主要面向小型直流电机驱动的集成化应用场景，常见于桌面级小型运动机构、微型机器人关节驱动、便携智能设备的动力输出单元配套，解决双路直流电机驱动芯片的快速集成与接线转接需求，避免驱动芯片直接飞线带来的信号干扰、引脚脱焊等工程问题。设计过程中优先考虑了微型化安装的边界约束，整体板件采用方形轮廓，边缘预留均匀分布的安装通孔，可直接通过铜柱或微型螺丝固定在设备内部的预留安装位，安装孔位的间距经过匹配常用微型设备的安装孔距设定，无需额外打孔改孔即可完成装配。板上核心的DRV8833双H桥芯片采用标准贴片封装布局，引脚焊盘尺寸严格对应芯片手册的推荐焊盘参数，保证回流焊或手工焊接时的引脚对位精度，避免连锡、虚焊问题。周边配套的贴片元件按照信号流向就近排布，电源输入侧的滤波电容紧贴芯片电源引脚布置，最大限度缩短电源回路路径，降低电机启停时的电源纹波对芯片逻辑侧的干扰；输出侧的元件排布预留了足够的爬电距离，避免电机驱动时的高压侧信号串入逻辑回路。板件边缘做了打磨倒角处理，去除PCB加工后的毛刺，避免装配时划伤操作人员或周边线材，同时也能减少板件应力集中导致的开裂风险。所有SMD元件的放置高度都做了统一管控，最高元件的高度不超过板件上方预留的安全间隙，适配紧凑安装空间内的叠层装配需求，不会和上层结构件产生干涉。引脚引出位置按照常用接线逻辑分组排布，电源、逻辑输入、电机输出的引脚分区明确，接线时可快速区分功能引脚，减少接线错误概率，适合小批量样机试制阶段的快速装配调试，也可直接集成到定型的小型机电产品中作为驱动转接单元使用。
