简易循迹移动小车结构设计

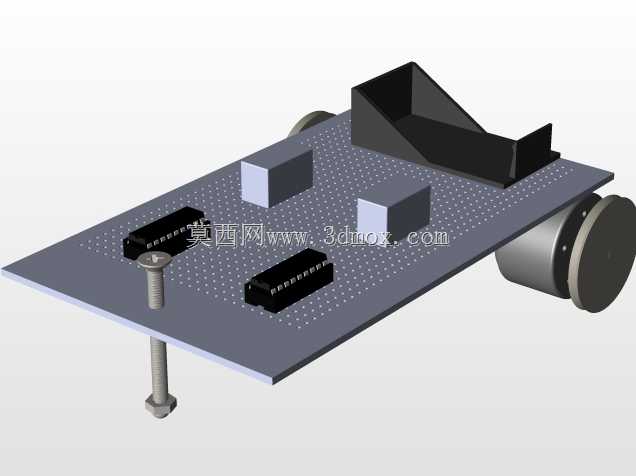

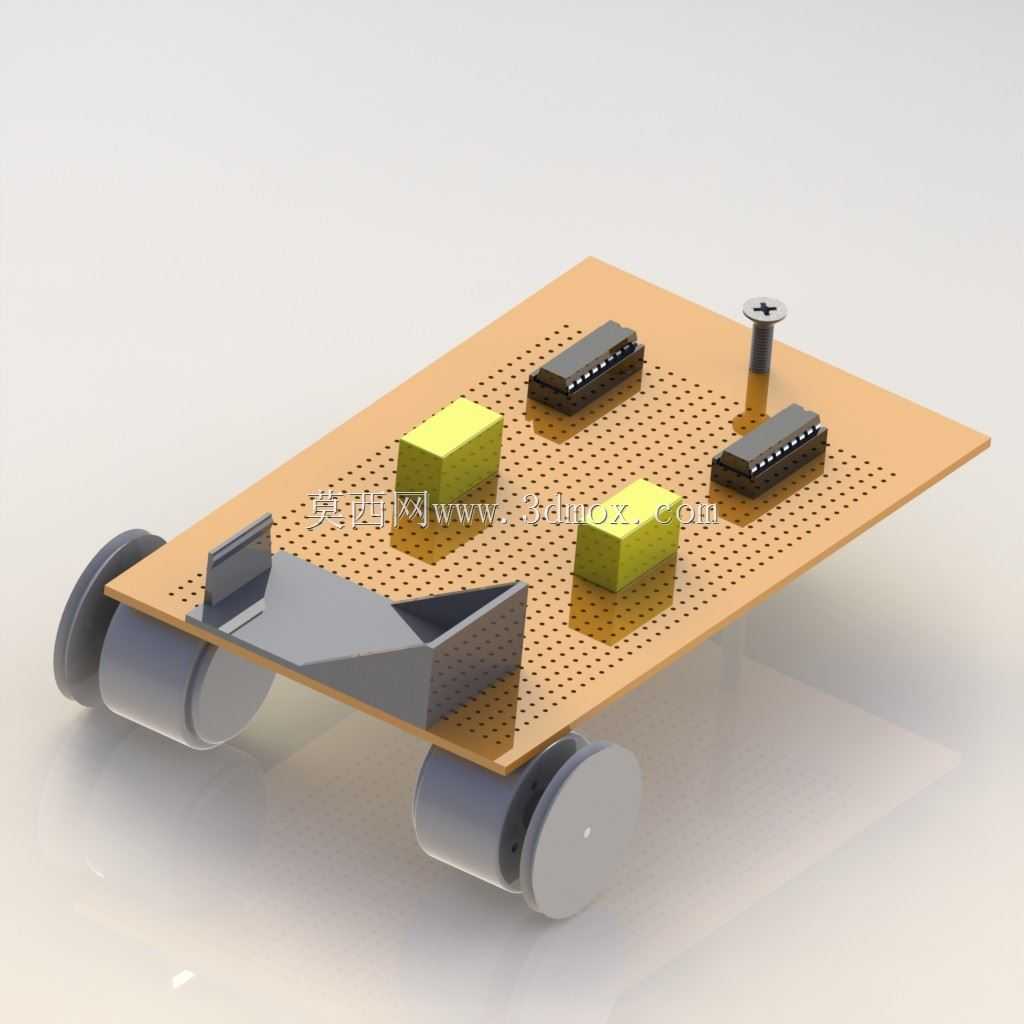

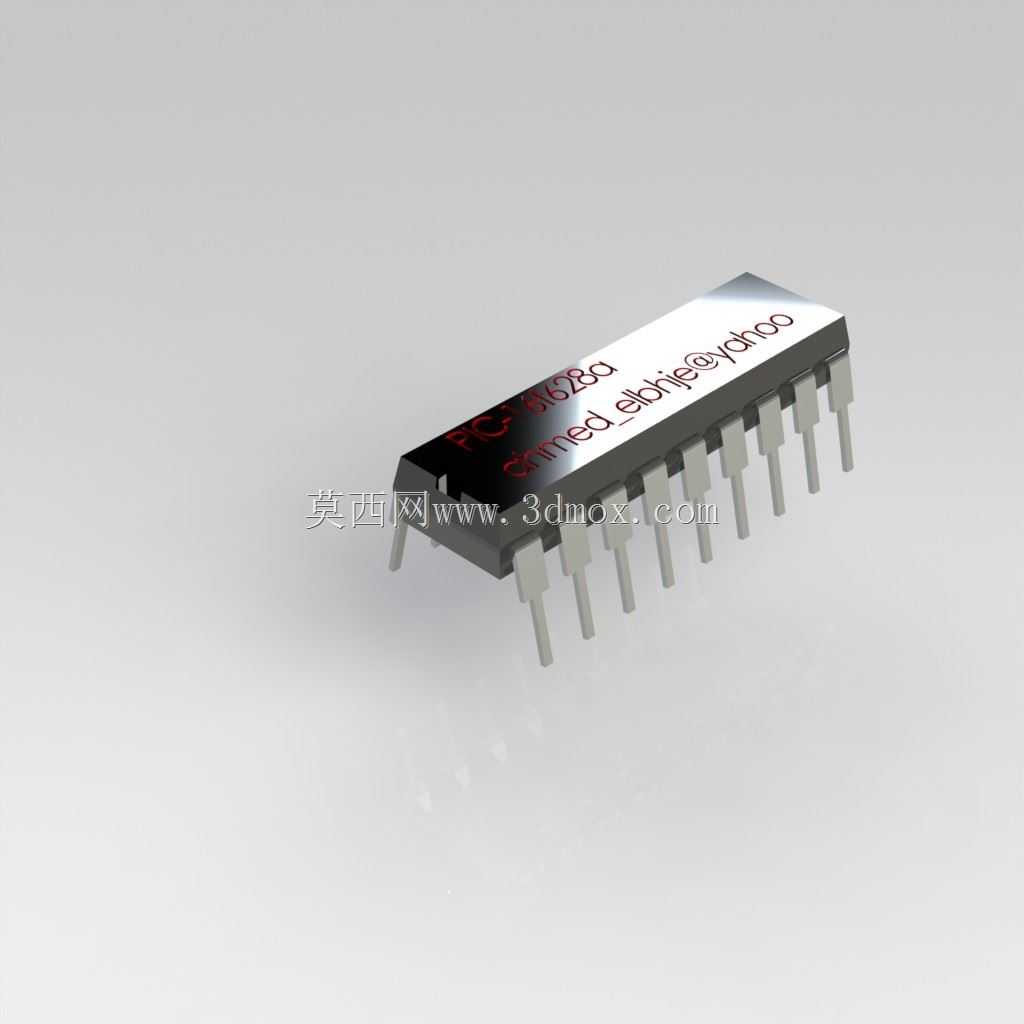

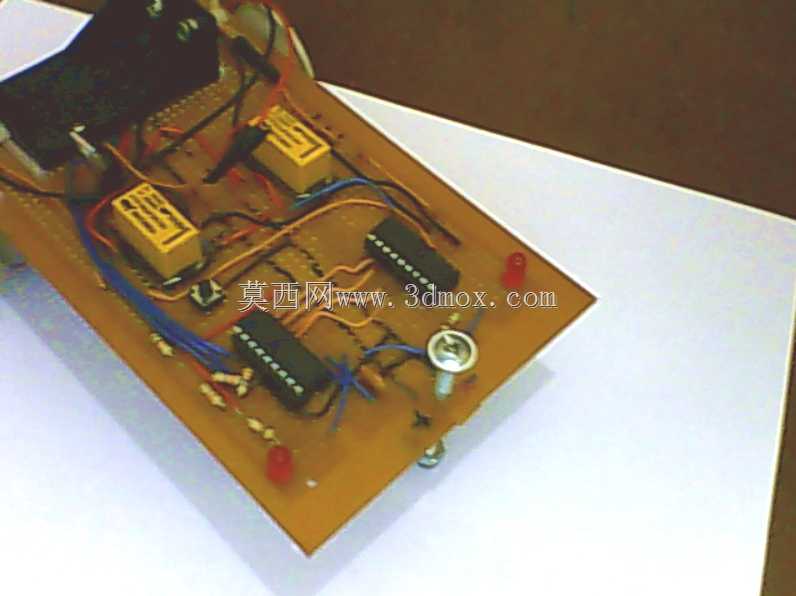

这款循迹移动载具的设计核心围绕低门槛教学实训与基础路径识别场景展开，整体采用层叠式布局，底层为行走驱动单元，上层为传感与控制搭载区，结构紧凑无冗余部件，适配电子入门、机械基础教学等场景的实操需求，可作为高校工程训练、青少年科创活动的实操载体，帮助学习者理解移动机器人的路径识别逻辑与轮式行走结构的匹配关系。行走单元采用双侧独立轮组搭配前端随动支撑的布局，驱动轮直接固定在载板下方两侧，轮缘采用防滑材质保证行进过程中的抓地力，前端的楔形支撑结构既承担随动支撑作用，也可在行进过程中规避地面微小凸起带来的卡滞问题，整体轮距与载板宽度匹配，保证直线行进过程中的姿态稳定性，不会出现侧翻或走偏的结构问题。上层搭载区采用通用洞洞板作为安装基底，无需额外定制安装孔位，可根据实训需求灵活调整传感器、控制模块、供电模块的安装位置，适配不同的电路搭建方案；前端的楔形结构同时作为传感模块的安装位，可将光电识别元件固定在该位置，保证识别端与地面黑线保持固定的垂直距离，避免因高度波动导致的识别误差。设计过程中优先考虑零部件的通用性与易加工性，载板可采用常规覆铜板或亚克力板切割成型，轮组采用标准小型直流电机配套滚轮，所有固定件均采用通用标准螺丝，无需定制特殊加工件，整体装配难度低，适合新手快速完成组装调试。功能层面，该载具可通过前端的光电传感单元识别地面铺设的黑色引导线，将识别信号传递至控制模块后调整双侧驱动轮的转速差，实现沿预设黑线的自动直线跟踪行进，识别精度可满足常规实训场景的演示需求，行进过程中姿态平稳，可在平整的桌面、实训台地面完成预设路径的跟踪动作。安装边界上，整体载具的长宽尺寸控制在常规手掌大小范围内，占用空间小，可在小型实训台面上完成多台同时调试，不会出现空间干涉问题；上层搭载区预留了足够的扩展空间，可根据需求额外加装避障模块、蓝牙通信模块等扩展组件，实现更多实训功能的拓展，不需要对原有主体结构进行大幅修改。轮组的安装高度经过匹配设计，保证载板底面与地面留有足够的安全间隙，可顺利通过地面接缝、微小凸起等常见障碍，不会出现底板剐蹭地面的问题；驱动电机的走线可通过洞洞板的孔位进行规整固定，避免行进过程中线缆剐蹭轮组造成运行故障。
