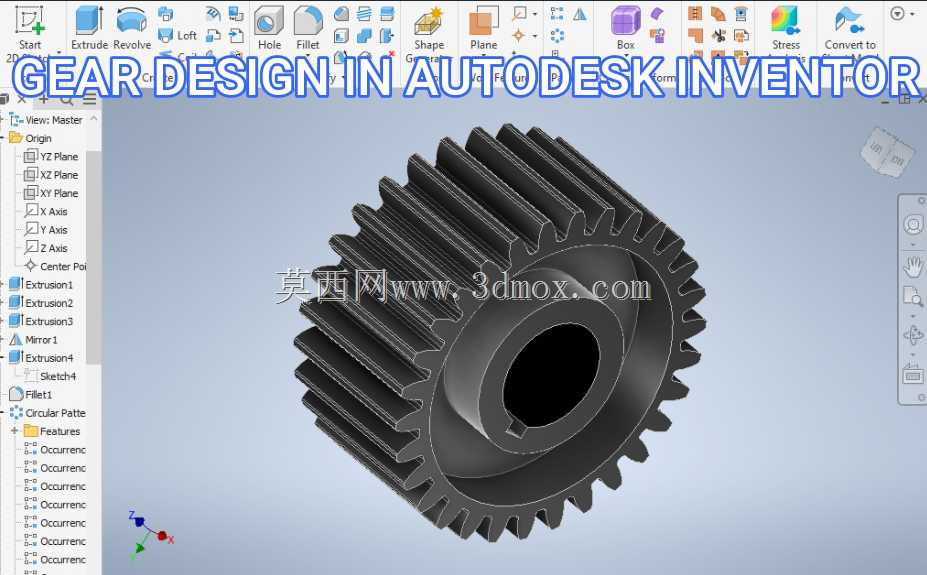

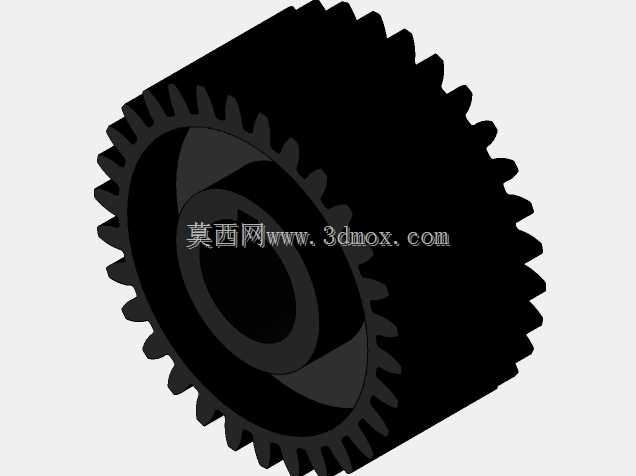

带键槽安装结构的三十齿直齿圆柱齿轮

这款三十齿直齿圆柱齿轮，是机械传动系统里应用极广的基础传动零件，日常在轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线的动力传递单元里都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，不会像斜齿轮那样产生轴向分力，安装时不需要额外设置轴向止推结构来抵消附加载荷，对支撑轴承的选型要求更友好，能有效降低整套传动机构的装配复杂度与后期维护成本。

从设计逻辑来看，这款齿轮采用标准渐开线齿形设计，齿廓参数符合通用直齿轮啮合规范，啮合过程中齿面接触线沿齿宽方向全程保持平行，传动过程无轴向力分量，支撑端仅需承受径向载荷，适配深沟球轴承这类常用径向支撑件即可满足运行要求。中心孔采用带键槽的通孔结构，安装时可通过平键与传动轴实现周向固定，能可靠传递额定扭矩，避免齿轮与轴之间出现相对转动打滑的问题，轮毂部分做了加厚处理，能提升键槽连接位置的结构强度，避免频繁正反转工况下键槽侧壁出现压溃变形。齿宽参数经过匹配计算，既保证足够的齿面接触面积来分散接触应力，降低长期运行后的齿面磨损速率，又不会因为齿宽过大导致啮合时出现偏载问题，对轴系的安装对中误差有一定容错能力。

实际选型应用时，需要注意安装边界的匹配：中心孔的直径公差要与适配传动轴的公差带形成合理配合，键槽的宽度、深度尺寸要与所选平键的规格完全对应，装配前要去除齿端、孔口的加工毛刺，避免装配时出现卡滞或者划伤配合面的问题。啮合配对时要保证两轴的平行度误差在允许范围内，齿侧间隙要根据运行转速、工况温度调整到合理区间，既要避免间隙过小导致运转卡滞、齿面异常磨损，也要防止间隙过大带来传动冲击、反向回程误差超标的问题。这类直齿轮的传动效率较高，在中低速、载荷平稳的传动场景下表现稳定，日常维护仅需定期检查齿面磨损情况、补充润滑脂即可，不需要复杂的保养流程，是中小功率传动场景下性价比极高的传动零件选择。
