1比6传动比行星齿轮箱级结构设计

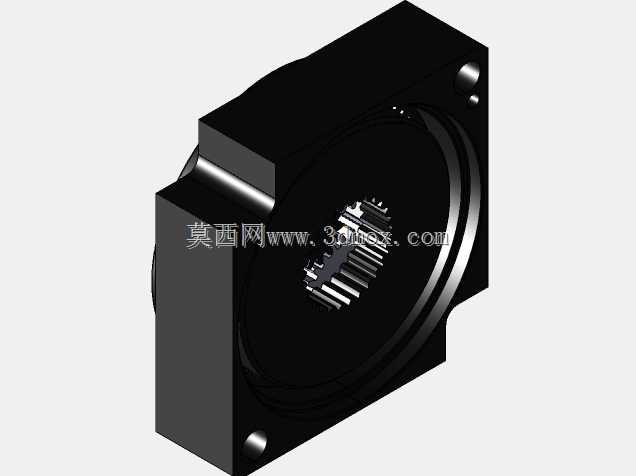

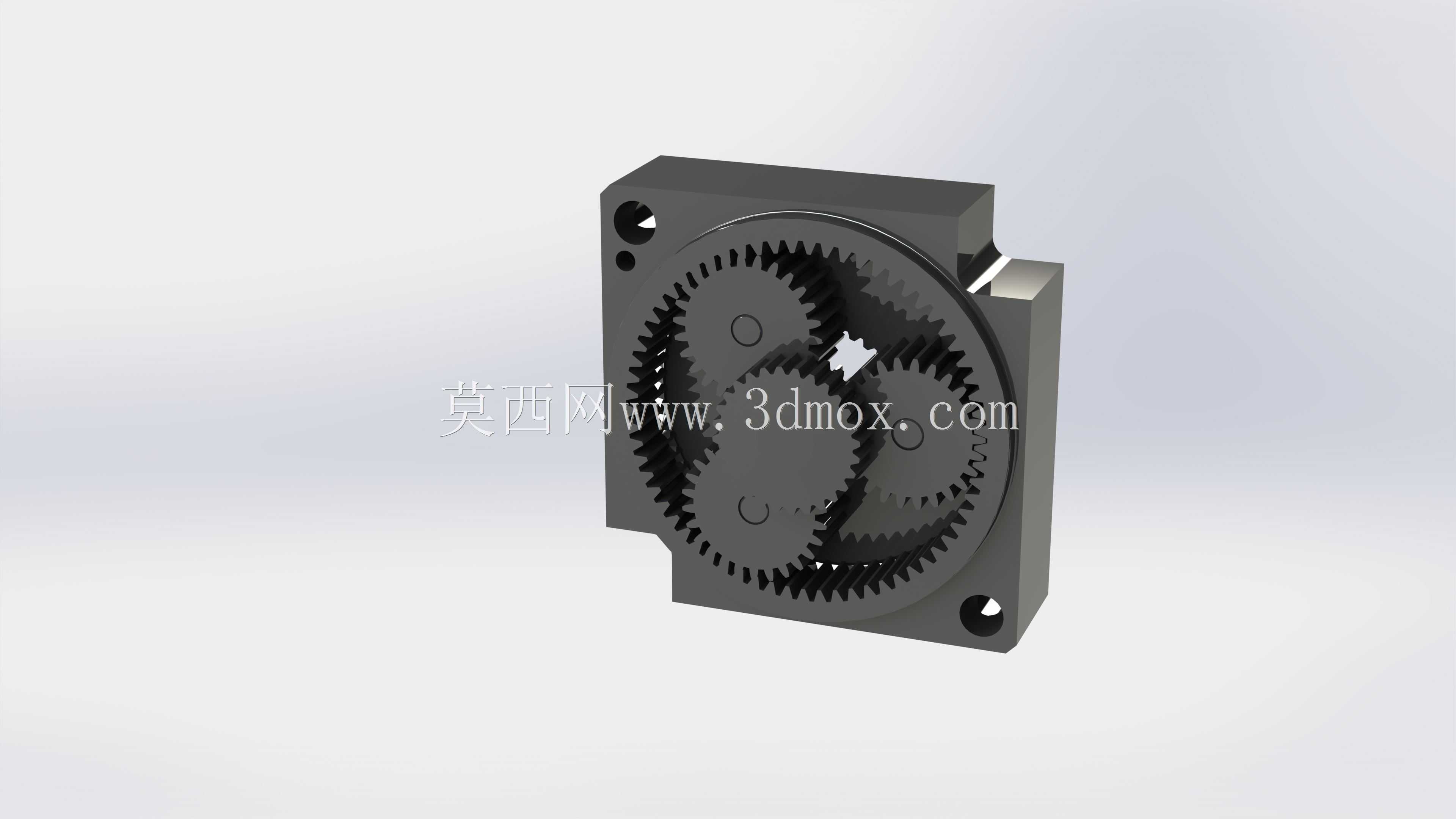

这款行星齿轮传动级采用1:6固定传动比设计，核心采用NGW型行星轮系布局，内齿圈集成于箱体本体，三个行星轮沿太阳轮周向均布，通过行星架实现动力汇流输出，整体采用方形法兰式安装结构，四个角部预留安装通孔，可直接与同系列传动级叠装串联，也可单独作为减速单元适配小型动力输入场景。从实际应用场景来看，这类单级行星减速结构常被用于小型自动化输送线的动力端、桌面级数控设备的进给传动、小型伺服电机的扭矩放大单元，也可通过多级串联组合实现更大传动比，满足不同负载工况的转速匹配需求，相比平行轴齿轮减速结构，同传动比下行星轮系的径向尺寸更紧凑，输入输出轴保持同轴，能大幅缩减设备传动段的安装空间占用。设计层面上，该结构将内齿圈直接加工在箱体内壁，减少了独立齿圈的装配环节，同时保证了齿圈与箱体的同轴度，降低装配累积误差对传动精度的影响；行星轮通过销轴与行星架连接，轮系啮合过程中三个行星轮同时分担负载，相比单对齿轮啮合的结构，承载能力提升明显，运行过程中轮齿受力更均匀，传动平稳性更好，适合中低转速、中等扭矩的连续传动工况。安装边界方面，方形箱体的侧边做了定位凸台设计，叠装串联时可直接嵌入相邻级的定位凹槽，无需额外调整同轴度，输入轴端预留标准轴孔，可直接适配常用规格的电机输出轴，输出端的行星架采用法兰式输出结构，可直接连接负载转盘、联轴器或者下一级传动的太阳轮，无需额外加装连接转接件。从结构细节来看，箱体上预留的注油、排油孔位可满足长期运行的润滑需求，轮系啮合侧隙经过合理设计，既保证传动过程无卡滞，也能控制正反转的回程间隙在合理范围内，适配需要频繁换向的传动场景；行星轮与销轴之间预留了轴承安装位，可根据负载等级选配滑动轴承或者滚动轴承，兼顾成本与使用寿命的平衡。这类单级行星齿轮级的模块化设计，也让传动方案的选型搭配更灵活，面对不同的减速比需求，可通过多个不同传动比的单级单元快速组合，无需重新设计整套减速箱体，大幅缩短非标传动设备的设计开发周期，在小型专用设备、实验室测试装置、小型智能装备的传动系统中应用十分广泛。
