120毫米直径工业传动导向滑轮结构

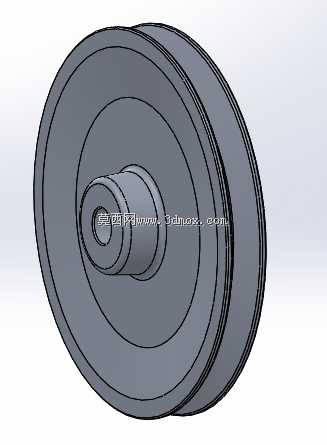

这款直径120毫米的滑轮，在轻小型起重设备、带式输送线、物料搬运系统里都能找到适配场景，日常产线改型、非标设备搭建时，常用来做钢丝绳、尼龙传动带的导向承托部件，也可作为手动吊具、小型升降机构的转向承重轮使用。从结构设计来看，轮体采用单槽式轮廓，槽型弧度匹配常规直径的圆截面传动索具，能避免绳索在运行过程中出现脱槽、偏磨问题，轮缘做了等厚度加厚处理，长期承受径向载荷时不易出现轮缘变形开裂的情况。中心的凸台轴毂部分做了阶梯式设计，既可以匹配对应直径的光轴穿装，也能通过轴肩定位实现轴向固定，轴毂内孔预留了足够的配合长度，安装后和支撑轴的接触面积充足，能分散转动时的接触应力，减少轴孔的偏磨损耗。设计时优先考虑了安装边界的适配性，轮体总宽度控制在紧凑范围内，不需要占用过多的安装空间，不管是在现有设备上做备件替换，还是在新建设备结构里预留安装位，都能快速适配常规的安装支架尺寸。轮体的辐板部分采用等厚圆盘结构，没有多余的镂空减重设计，一方面是因为这个尺寸级别的滑轮整体重量不大，实心辐板的加工难度更低，生产时的成型精度更容易控制，另一方面实心辐板的整体刚性更好，承受突发冲击载荷时不会出现辐板断裂的问题。实际使用中，这类滑轮的转动阻力小，和配套轴件配合时能顺畅转动，不会出现卡滞、异响的情况，不管是长期静载承重还是频繁往复转动的工况，都能保持稳定的工作状态。在做三维结构设计时，轮槽的工作面做了平滑过渡处理，没有尖锐棱角，能减少对绳索、传动带的表面磨损，延长配套传动件的使用寿命，轴毂和辐板的连接位置做了圆角过渡，避免应力集中导致的结构失效，整体结构没有复杂的异形曲面，不管是做机加工生产还是开模铸造，都能实现较低的加工成本，适合批量生产作为通用备件使用。
