继电器式电压稳压器内部结构三维设计

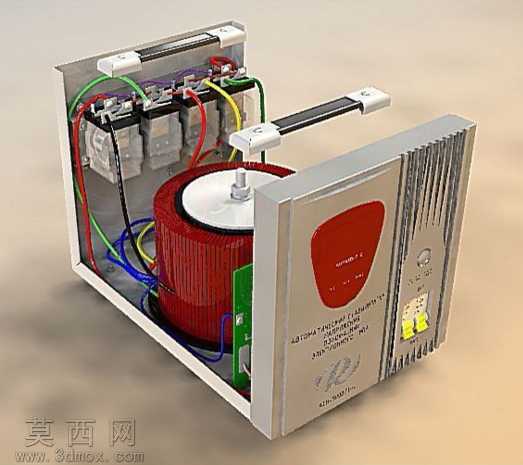

本三维模型完整还原了继电器类型电压稳压器的内外结构，建模过程以实物测绘尺寸为基准，在SolidWorks平台中完成全参数化零件建模与总装配合。首先针对外壳部分，采用钣金特征建模还原铝合金壳体的散热鳍片结构，通过拉伸、切除、阵列特征复刻壳体表面的散热格栅，同时对前面板的红色标识区域、输出插座、调节旋钮做细节建模，还原壳体的卡扣与提手安装结构，提手部分采用装配体配合实现可活动的铰接效果，还原实物的便携提手结构。内部核心部件建模中，首先完成环形调压变压器的建模，通过螺旋线扫描还原线圈的层叠缠绕结构，对顶部绝缘盖板、中心固定螺栓做细节还原，赋予红色绝缘漆材质与金属接线端材质，还原变压器的真实质感。其次完成多组继电器模组的建模，对继电器的塑料外壳、接线端子、内部触点支撑结构做精细化还原，不同继电器按照电路排布顺序固定在内部安装支架上，还原接线排的安装位置。布线部分采用3D草图引导扫描特征，按照强电布线规范还原红、绿、黄、黑、蓝等不同颜色的连接导线，每根导线对应正确的接线点位，还原导线的自然弯曲弧度，避免生硬的直线布线，同时还原导线端部的冷压端子结构，还原真实的接线工艺。控制电路板部分采用拉伸与贴片特征建模，还原绿色PCB板上的电容、接线端子、焊点等细节，匹配电路板与变压器、继电器的安装位置。渲染阶段采用金属材质赋予壳体与接线端子，哑光塑料材质赋予继电器外壳与提手绝缘部分，半光泽绝缘漆材质赋予变压器线圈，不同颜色的塑料材质赋予各导线，通过环境光遮蔽效果凸显内部结构的层次感，调整光照角度突出散热鳍片的立体结构与内部器件的排布逻辑。设计过程中严格遵循稳压器的实际电路排布逻辑，确保各部件的安装间隙、接线走向完全符合实物装配关系，既还原了产品的外观特征，也完整呈现了内部的电气连接结构，可用于电气结构教学、产品拆装演示、稳压器原理展示等场景，模型的各零件可单独编辑，支持后续的结构优化与改型设计。
