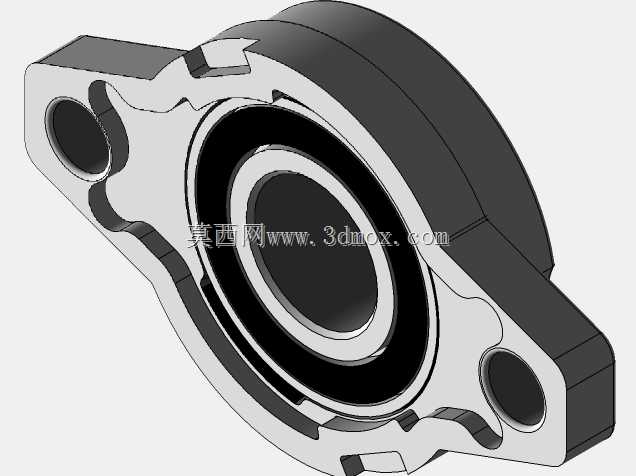

15毫米孔径菱形带座轴承结构设计

这款菱形法兰式带座轴承，核心适配15毫米直径的转轴安装需求，在轻工输送线、小型食品加工设备、桌面级自动化传动工位中应用十分广泛，属于轻载传动场景里的常用支承部件。从实际使用场景来看，这类带座轴承不需要额外加工复杂的安装基座，仅需通过两个安装孔位即可完成固定，对安装面的加工精度要求远低于分体式轴承装配结构，很适合设备改造、小型非标设备快速搭建的场景，能大幅缩短装配调试的周期。

产品的功能特性围绕轻载高速的传动需求设计，内置的深沟球结构可同时承受径向载荷与少量的轴向窜动力，适配转速区间覆盖多数小型电机、输送带辊筒的工作转速范围，自带的密封结构可阻挡常规工况下的粉尘、少量飞溅液体侵入轴承滚道，降低日常维护的频次。菱形的座体结构相比圆形法兰座，在狭窄安装空间里的布局灵活性更高，两个安装孔的连线与轴承内孔中心形成对称受力结构，固定后可避免座体受径向力时出现偏转错位。

设计层面上，座体采用压铸成型后再做安装面、轴承孔位的精加工，轴承外圈与座体孔采用过盈配合压装，保证运转过程中不会出现外圈跟转的问题；两侧的安装孔做了沉台设计，安装螺栓的头部可完全沉入沉台内，不会突出座体表面干涉周边部件。安装边界方面，座体的两个安装孔中心距、轴承内孔中心到安装面的高度都做了公差约束，安装面的平面度控制在合理范围内，避免装配后轴承内孔出现偏斜导致转轴运转卡滞、轴承过早磨损的问题。滚道的润滑脂填充量经过适配，既保证长期运转的润滑需求，也不会出现高速运转时润滑脂溢出污染周边工件的情况，在食品包装、电子小件输送这类对洁净度有一定要求的场景中也能适配。
