步进电机驱动控制电路板结构设计

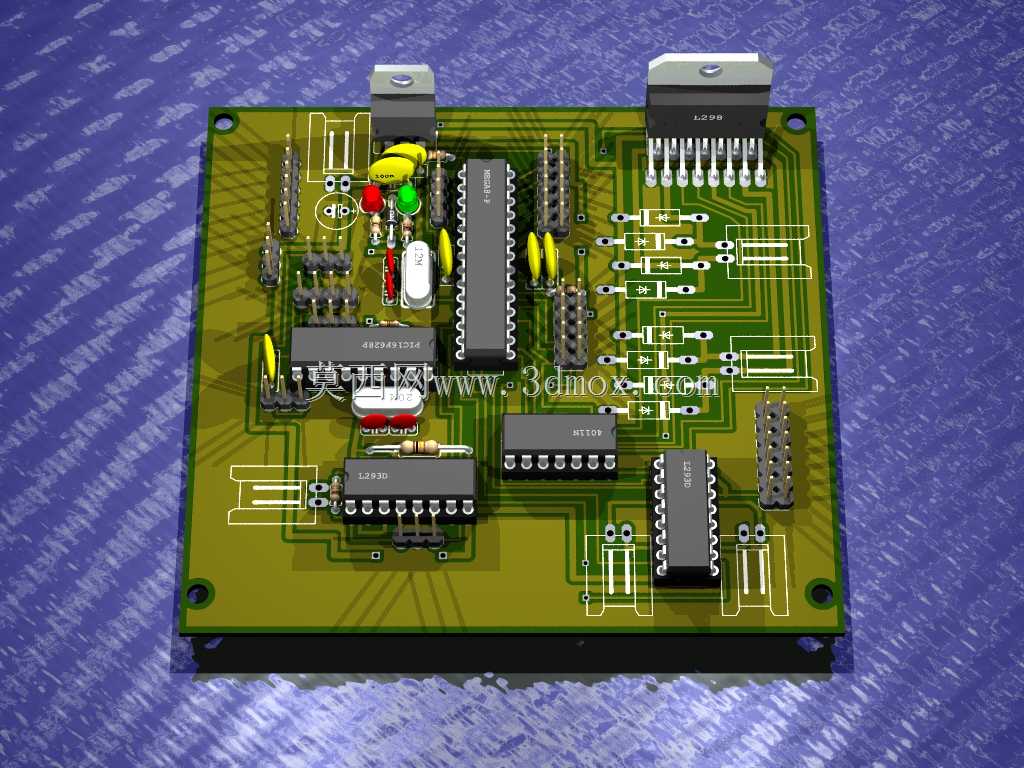

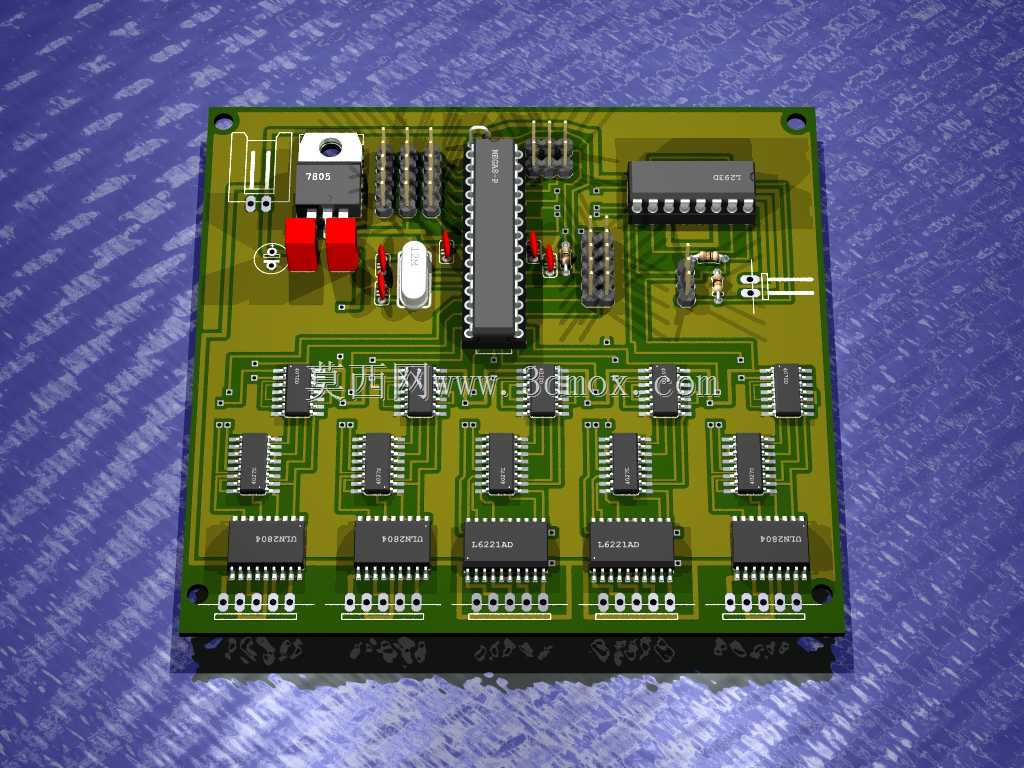

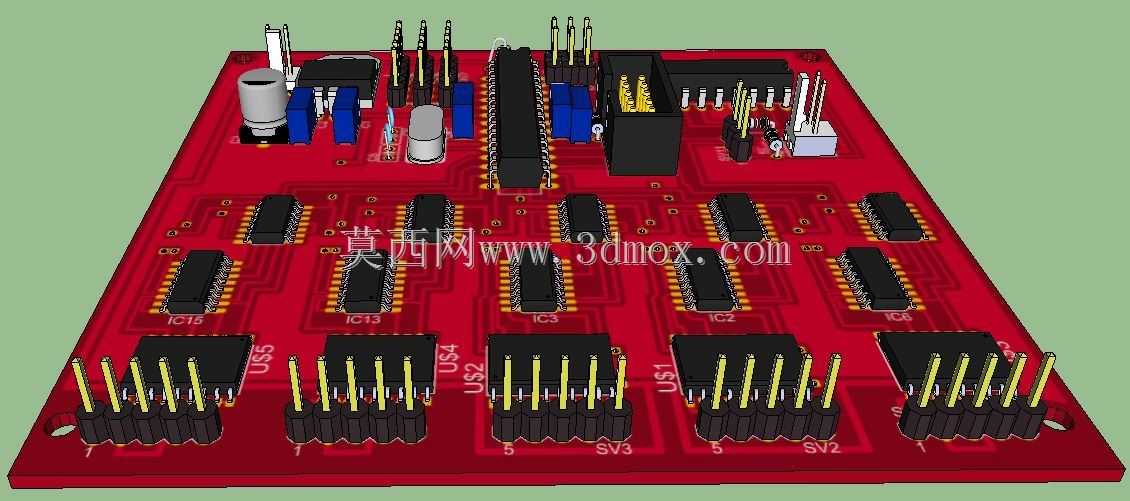

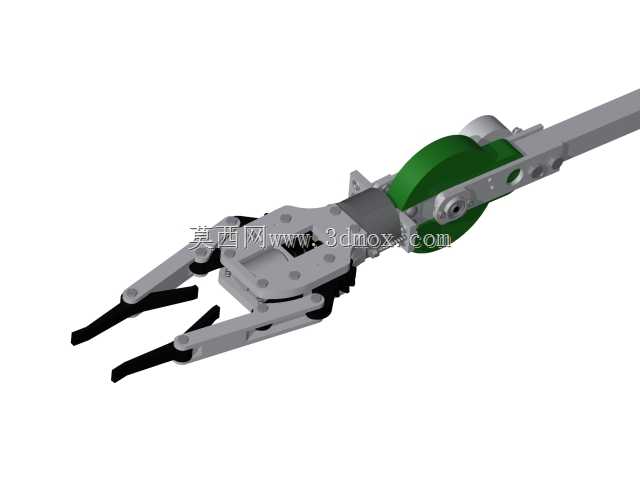

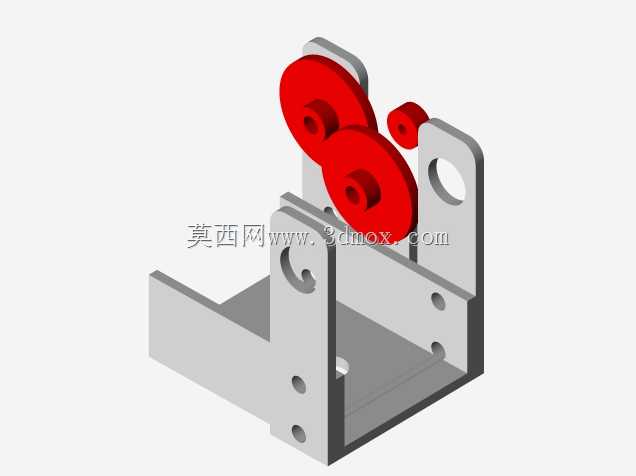

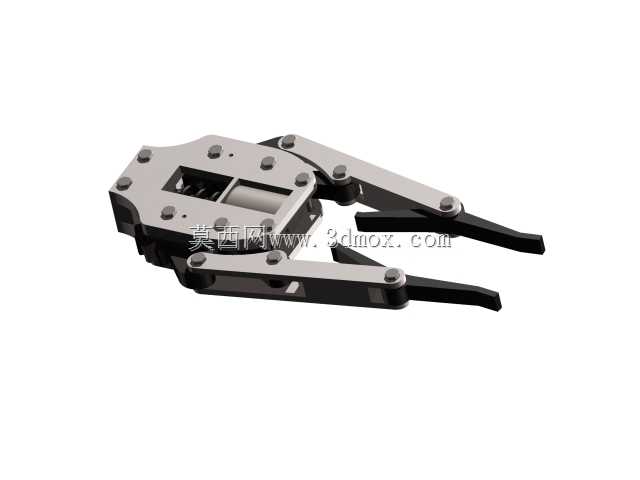

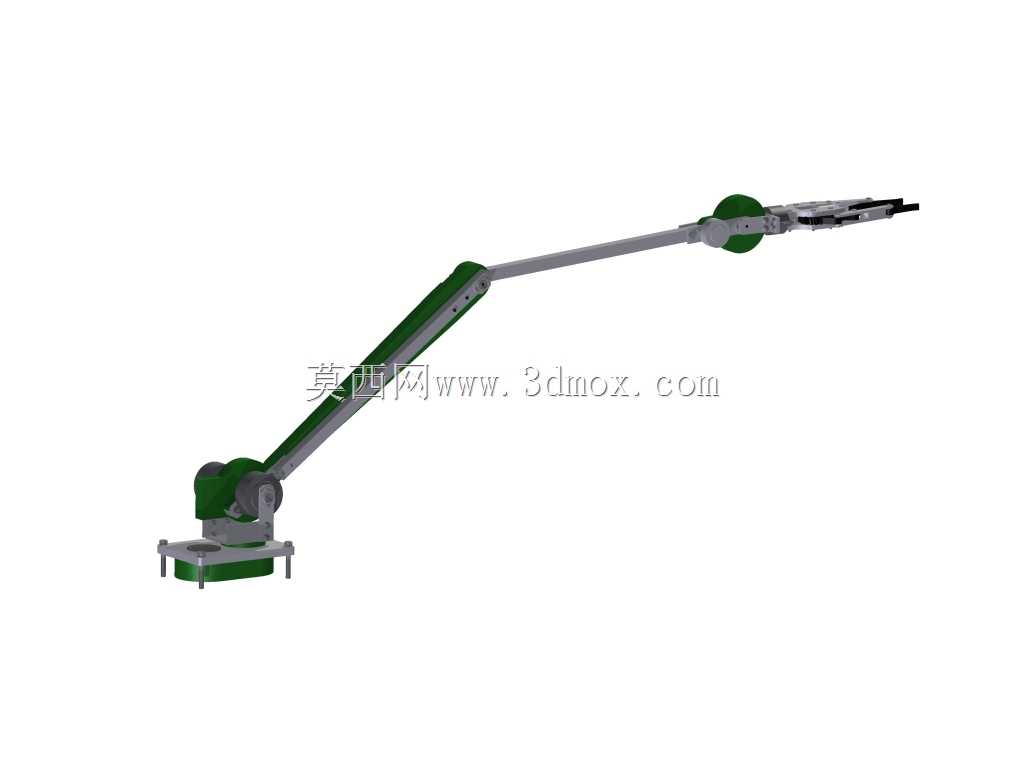

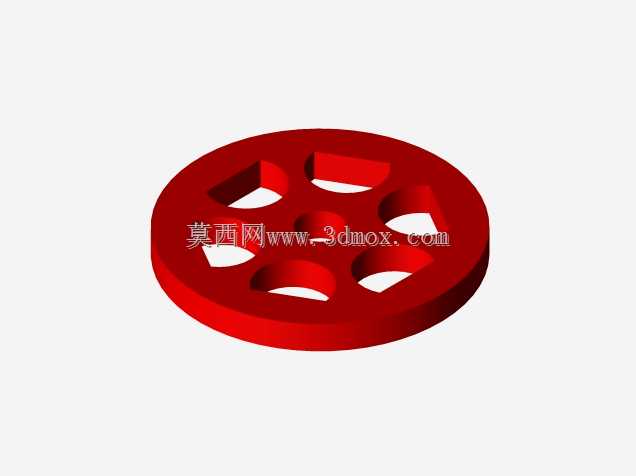

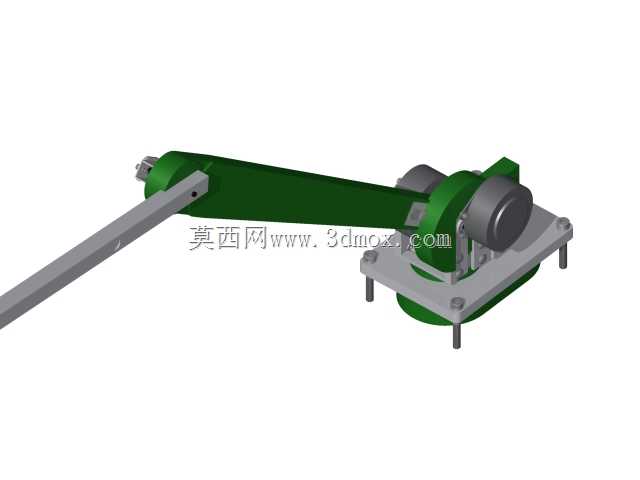

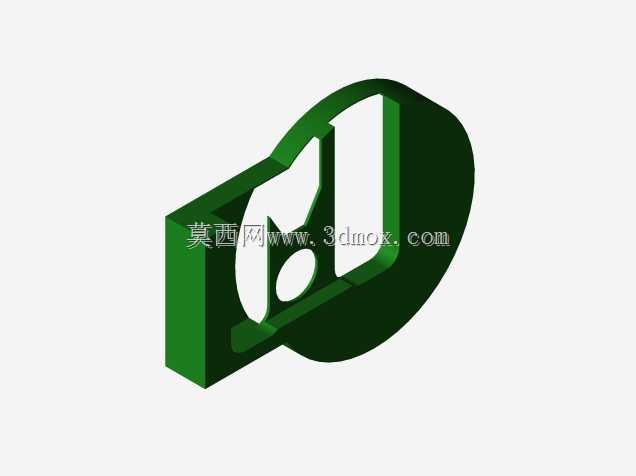

这套步进电机机械手的核心控制板设计，主要面向小型自动化取放料工位的驱动需求，常见于桌面级分拣工位、教学实验平台、小型装配单元的执行端配套，用来给步进电机输出精准的脉冲控制信号，同时完成机械手动作逻辑的底层电路运算。从板件布局来看，设计时优先考虑了强电驱动区与弱电信号区的物理分隔，板边预留的四个安装孔位匹配通用工业铝型材安装槽的孔距，安装时不需要额外做转接支架，直接通过M3铜柱就能固定在机械手的基座侧方，板件整体外形方正，边缘没有突出的接插件，不会和机械手的运动臂杆产生运动干涉。板上集成的多颗直插式驱动芯片，每一路对应一组步进电机的绕组输出，接口端预留的排针可以直接对接步进电机的相线端子，不需要额外焊接转接线，板载的拨码开关区域用来设置步进电机的细分参数，现场调试时不用外接上位机就能快速调整步距角，适配不同负载下的运行精度要求。设计过程中特意将电源输入接口布置在板件的左上角，和信号输出接口分属板件的两个对角，避免动力线的电流干扰影响脉冲信号的传输稳定性，板上预留的指示灯回路可以实时显示每一路驱动通道的工作状态，现场排查故障时不需要借助万用表就能快速判断通道是否正常输出。板件的布线走线上，功率回路的走线宽度做了加宽处理，满足步进电机瞬时大电流的载流要求，信号回路的走线尽量短直，减少信号传输过程中的衰减，板上预留的电容安装位靠近驱动芯片的电源引脚，能够有效滤除电源尖峰，避免驱动芯片因为电压波动出现误触发。这套控制板可以直接配套两轴或三轴的小型步进机械手使用，不需要额外搭配外接驱动模块，整体集成度较高，安装边界紧凑，适合在空间有限的小型自动化设备内部布置，板上的接插件全部采用标准间距的排针排母，后期维护更换元件时不需要特殊工具，常规的电子焊接工具就能完成元件替换。
