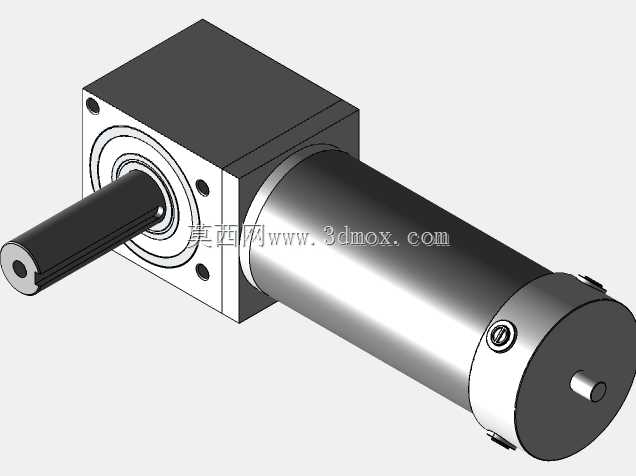

M3R直角齿轮传动箱适配直流电机结构

这款直角齿轮传动箱主要面向小型移动机器人、战斗机器人的动力传输场景设计，核心作用是在紧凑安装空间内完成动力传输方向的90度转向，同时实现固定减速比的扭矩放大，匹配小尺寸高转速直流电机的输出特性，解决动力输出方向与执行机构安装方向存在垂直夹角的布局难题。从结构设计来看，箱体采用方形金属壳体加工，输入侧为适配圆柱型直流电机的安装止口，可直接与对应外径的电机端面对接定位，输入轴与电机输出轴通过同轴连接传递动力，输出端采用单轴伸出结构，轴径经过强度校核可承受额定扭矩下的径向载荷，箱体侧面预留安装孔位，可直接固定在机器人底盘或者设备安装基板上，不需要额外设计转接支架，能大幅缩减整机的装配空间占用。传动结构采用2:1固定减速比设计，可将输入电机的高转速低扭矩输出转换为低转速高扭矩输出，额定输出扭矩可满足小型轮式机器人驱动、机械臂关节动力传输、小型执行机构驱动的负载需求，传动过程中齿轮啮合间隙控制在小间隙范围内，正反转切换时的回程误差较小，可满足需要频繁换向的传动场景使用要求。在安装边界上，输入侧的对接尺寸适配外径400系列的直流电机，输出轴伸出长度可满足常规联轴器、同步带轮、驱动轮的安装空间要求，箱体整体重量控制在较低水平，不会给小型移动平台增加过多负载，直角转向的结构设计可将电机沿传动箱轴向布置，大幅缩减动力单元的横向安装尺寸，在空间局促的机器人底盘内部可灵活布局动力系统，避免电机横向突出占用过多行走机构或者电池舱的布置空间。实际选型使用时需要注意，该传动箱本身不包含驱动电机，需要匹配对应尺寸的直流电机单独采购装配，安装时要保证电机轴与传动箱输入轴的同轴度，避免偏心安装导致的齿轮偏磨、轴承损坏问题，输出端连接负载时要注意径向载荷不要超出轴系的承受范围，悬臂安装的负载需要额外增加支撑结构，避免长期过载导致输出轴弯曲变形。
