小型直出轴齿轮减速传动电机结构

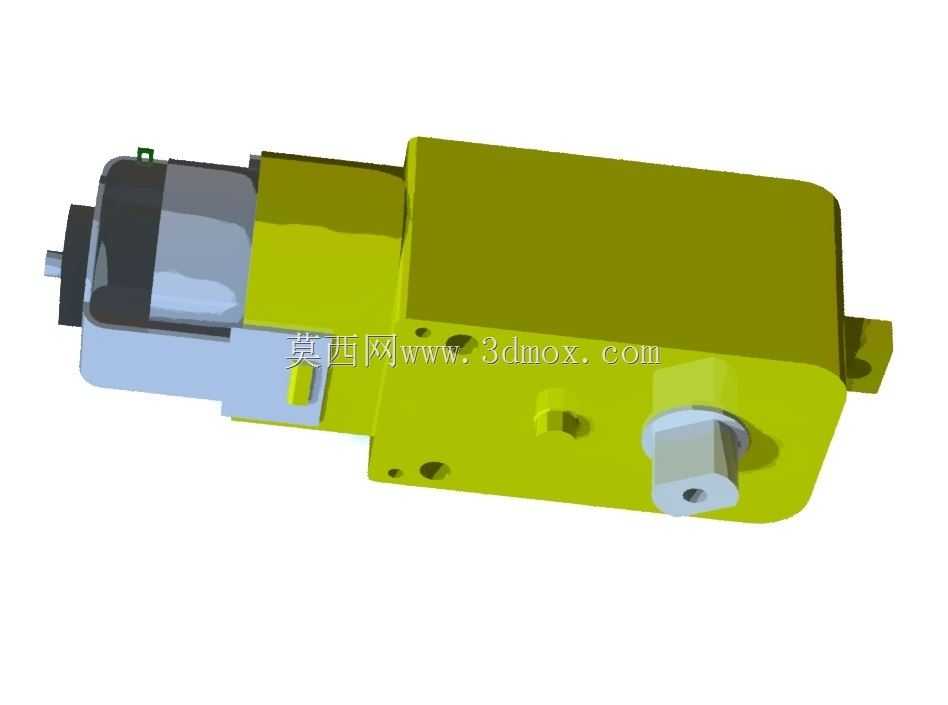

这类集成齿轮减速结构的小型动力部件，常被用在对输出扭矩有要求、安装空间受限的小型自动化执行场景里，比如小型输送线的驱动端、智能柜的锁止传动机构、小型物料分拣模组的动力单元、家用小电器的动力输出端，都能见到同结构产品的应用。和普通直驱电机不同，这类集成齿轮组的电机不需要额外搭配外置减速箱，能直接在紧凑的安装空间里完成高转速低扭矩到低转速高扭矩的动力转换，省去了设计人员额外匹配减速机构、校核传动配合的工作量，也能减少整套传动结构的装配误差累积。从结构设计来看，这款产品将电机本体与齿轮减速腔做了一体化集成设计，电机端的动力输出直接耦合到减速腔的齿轮组输入端，经过多级齿轮减速后从另一侧的输出轴传递扭矩，输出轴采用扁位配合结构，能避免传动过程中轴与连接件出现打滑空转的问题，适配常见的同步轮、联轴器、摆杆等连接件的安装需求。安装边界上，产品主体采用近似方形的壳体结构，壳体上预留了多个安装固定孔位，既可以通过侧面的孔位做卧式贴装固定，也能搭配支架做立式吊装，固定孔的间距符合小型传动部件的通用安装尺寸规范，能直接替换同规格的同类减速电机，不需要对原有设备的安装位做二次修改。设计过程中需要重点考虑齿轮组的啮合间隙控制，间隙过大会导致输出端回程误差超标，影响需要精准定位的传动场景使用，间隙过小则会增大传动阻力，提升电机空载电流，严重时甚至会出现卡滞堵转的问题，因此壳体上的齿轮轴安装孔位同轴度公差需要控制在合理范围内，同时要预留润滑脂的存储空间，保证长期运行下齿轮啮合面的润滑效果，降低传动磨损。输出轴的伸出长度做了适配性设计，既不会因为伸出过长导致轴承受力点外移增大径向负载，也不会因为伸出过短导致连接件无法可靠固定，轴端的中心孔可以搭配顶丝实现连接件的轴向锁紧，避免运行过程中连接件轴向窜动脱落。壳体的边角做了倒角处理，既可以避免装配过程中锐边划伤操作人员，也能减少安装时与周边结构件的干涉概率，电机的接线端设置在壳体侧方，走线方向不会和输出轴的运动部件产生干涉，方便现场布线时的线束固定。
