双气缸驱动多层置物气动升降装置

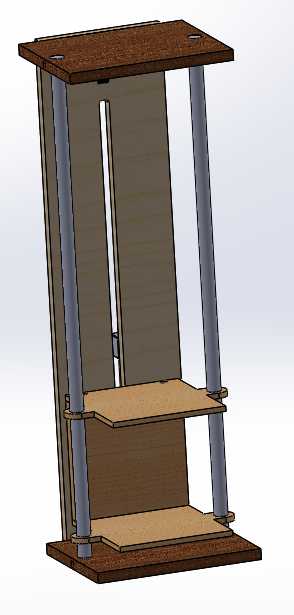

这款气动升降装置采用立式框架布局，四根导向光杆沿矩形底座四角垂直布置，作为升降运动的导向支撑，光杆表面做硬质氧化处理，降低滑动摩擦系数同时提升耐磨性能，避免长期往复运动出现导向卡滞。底座与顶部固定板采用加厚密度板材加工，边缘做倒角处理避免安装时划伤操作人员，两层置物托板通过滑动轴套与导向光杆配合，可沿光杆轴线方向做垂直往复运动，托板表面预留安装孔位，可根据实际使用需求固定置物盒、工装夹具或者待转运工件。驱动部分采用双气缸对称布置方案，气缸缸体固定于后侧立板与底座之间，活塞杆端与下层置物托板连接，上下两层托板之间通过定距连杆实现联动，当气缸通气伸出时，两层托板同步抬升，气缸缩回时托板同步下落，相比单气缸驱动结构，对称布置的双气缸可抵消偏载力矩，即使托板上放置的物件重心不在中心位置，也能保证升降过程平稳无侧倾。该装置可应用于轻工生产流水线的工位物料抬升，比如电子组装工位上，将盛放螺丝、小型元器件的料盒放置在托板上，可根据操作人员的坐姿高度调整托板位置，减少操作人员反复弯腰取料的动作幅度，降低长期作业的疲劳感；也可用于小型展示场景的展品升降调节，或者家用场景的升降置物架，实现台面高度的按需调整。设计过程中优先考虑了安装边界的适配性，整体底座尺寸控制在小型工作台可容纳的范围内，不需要额外做地基固定，直接放置在平整台面即可使用，导向光杆的长度根据常用升降行程设定，最大抬升高度满足常规工位取料的高度需求，不会因为抬升过高导致整体重心失稳。气路接口布置在装置后侧，预留标准快插接头安装位，现场接入压缩气管即可使用，不需要额外配置复杂的控制管路，若需要调整升降速度，可在气路中加装节流阀实现伸出与缩回速度的独立调节。托板与导向轴套的连接位置采用可调间隙结构，长期使用出现磨损后可通过调整轴套的锁紧螺钉消除配合间隙，不需要整体更换滑动部件，降低后期维护成本。后侧立板除了固定气缸缸体之外，还可作为走线或者走管的支撑面，若需要加装位置检测传感器，可直接在立板对应位置安装传感器支架，检测托板的升降到位位置，方便接入自动化生产线的控制逻辑中，实现与其他工位的动作联动。
