FRC赛事用铝合金框架式升降梯结构设计

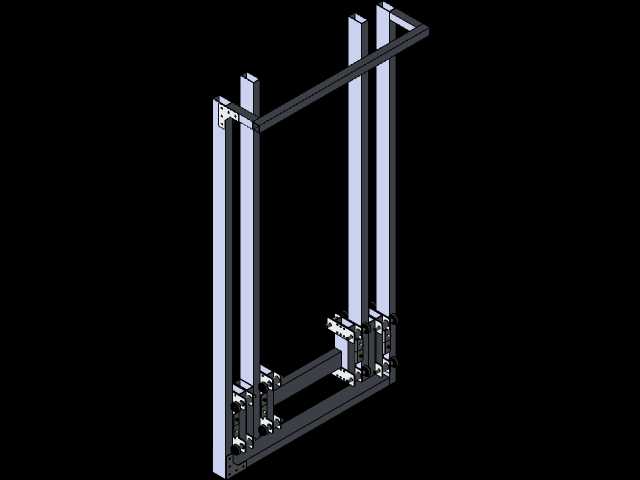

该结构为面向FRC机器人竞赛场景设计的垂直升降承载框架，核心用于竞赛过程中完成特定高度的物料托举、机构搭载任务，适配赛事规则内的限高、限重要求，可直接集成在竞赛机器人底盘上部，作为机器人的功能执行端承载作业单元。从结构布局来看，整体采用双侧对称立柱搭配上下连接横梁的框式架构，两侧立柱选用标准工业铝型材作为主体承载件，型材槽道可直接适配通用T型螺栓，无需额外焊接加工即可完成附件安装，大幅降低现场装配与调试的调整难度。立柱内侧配置线性导向组件，搭配滑动连接座实现升降滑台的垂直运动约束，避免升降过程中出现偏摆、卡滞问题，滑台部位预留了标准化安装孔位，可根据赛事任务需求加装夹爪、托板、弹射机构等不同功能末端，适配不同赛季的任务调整需求。设计阶段优先考虑了安装边界的适配性，整体框架宽度控制在竞赛机器人允许的横向尺寸范围内，底部连接座预留了与标准竞赛底盘的安装孔位，可直接与常见的FRC机器人铝型材底盘对接，无需额外制作转接板；框架收拢状态下的高度满足赛事起始位的高度限制要求，完全伸出后的最大行程可覆盖赛事任务要求的最高投放点位，兼顾了收纳状态的合规性与作业状态的行程需求。结构受力层面，上下横梁均采用加厚铝型材加工，连接角件选用高强度压铸角座，在滑台搭载额定负载做快速升降动作时，可有效抵消侧向弯矩，避免框架出现形变，保证升降动作的重复定位精度。导向部位的滑动座采用耐磨工程塑料材质，无需额外添加润滑脂即可实现顺畅滑动，适配竞赛现场无维护、高频率作业的使用需求，同时降低整体结构自重，给机器人上的其他电气元件、动力单元预留足够的重量配额。两侧立柱下部预留了动力组件安装位，可根据实际负载需求选配链轮链条、同步带或者直线电缸作为升降动力源，安装孔位做了通用化设计，不同动力方案均可直接适配，无需对主体框架做二次打孔修改，方便参赛队伍根据自身的零件储备、控制方案灵活调整动力配置。框架的所有外露棱边均做了倒角处理，避免竞赛过程中剐蹭场地设施或者其他参赛机器人，连接部位的紧固件全部选用内六角圆柱头螺栓，螺栓头完全沉于型材槽道内，不会出现突出部位勾挂线缆或者其他机构的问题，整体结构在满足强度、行程要求的前提下，尽可能压缩了非必要的结构重量，同时兼顾了装配调试的便捷性与赛事规则的合规性，可直接作为参赛队伍的升降机构基础框架使用，也可根据具体任务需求做局部的轻量化修改或者功能拓展。
