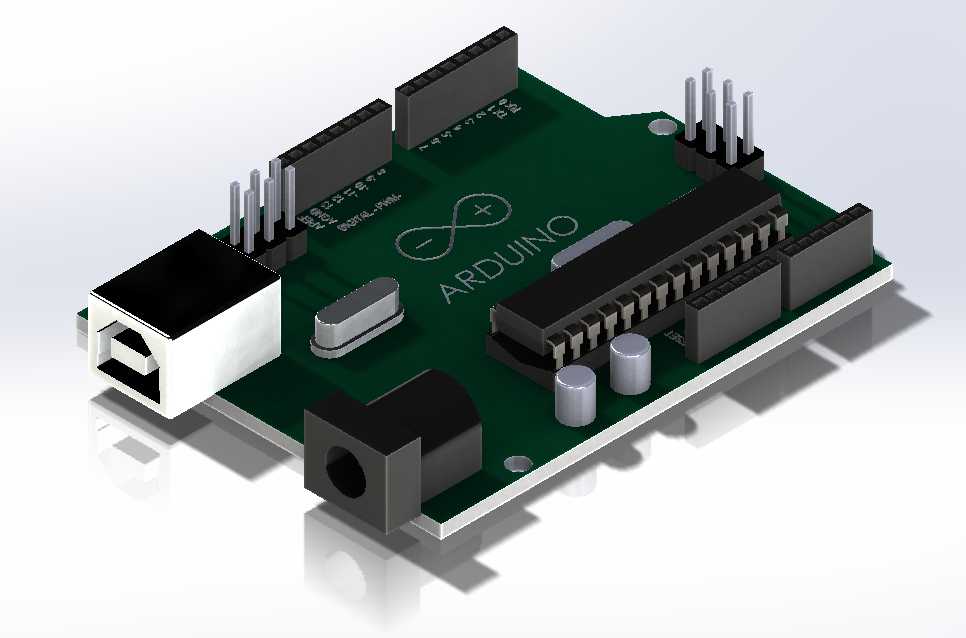

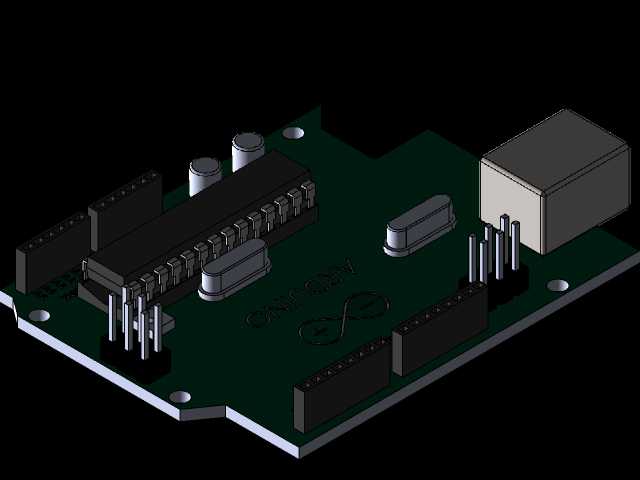

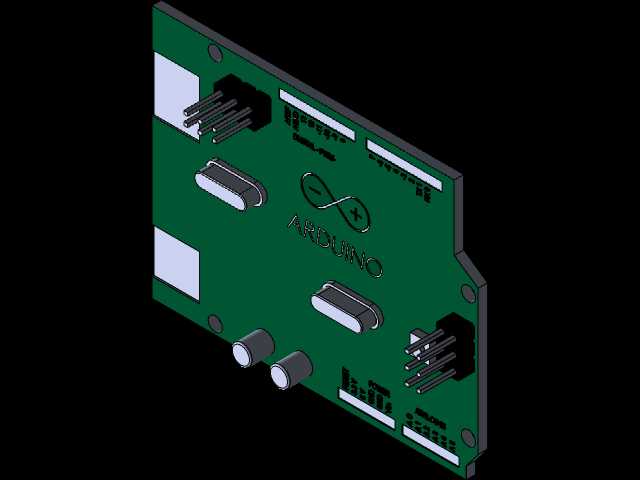

ArduinoUno开源控制板结构设计

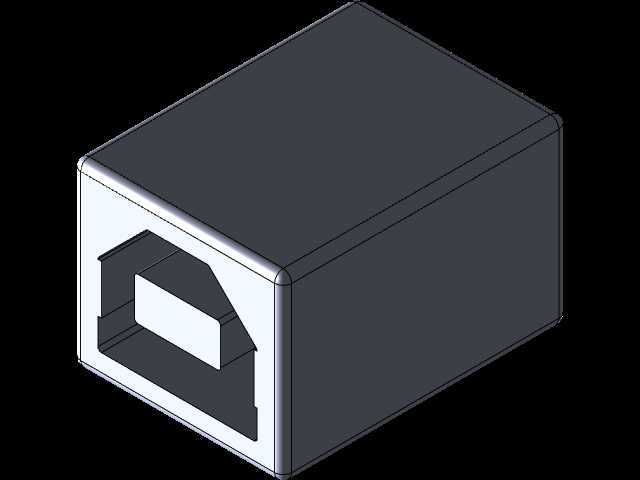

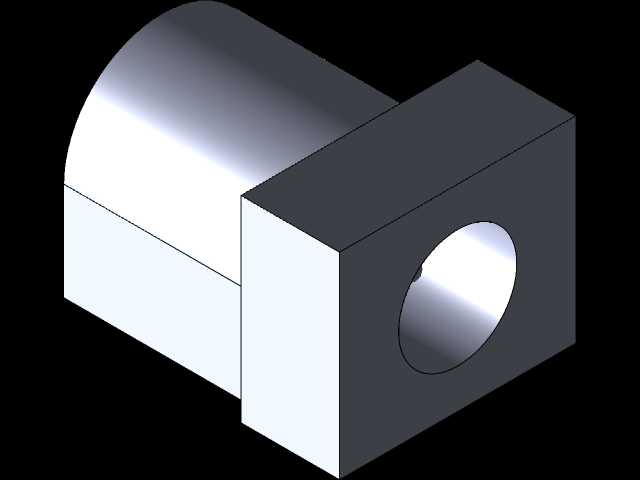

这款开源控制板的三维结构设计，完全围绕嵌入式开发场景的实际使用需求展开，在结构层面充分适配创客开发、教学实验、小型智能设备原型搭建等多场景的安装与使用要求。从实际工程应用角度看，该控制板作为嵌入式开发的核心载体，可直接对接各类传感器、执行器模块，完成小型智能装置的逻辑控制，广泛适用于电子教学实验、创客项目原型验证、小型自动化装置控制等场景，结构设计上充分考虑了不同使用场景下的安装兼容性。设计过程中优先保障核心接口的操作可达性，板载USB接口布置在板端侧边，采用下沉式结构预留足够插拔空间，避免外接数据线时与周边安装结构产生干涉；电源输入接口采用同轴DC座设计，接口突出板体高度经过反复校核，既保证外接电源插头的插拔顺畅，也不会因接口突出过高增加整体安装厚度。板上排针的排布严格遵循开源硬件通用间距标准，所有信号引脚排针统一采用2.54mm标准间距，排针高度控制在统一尺寸，既适配常规杜邦线的插拔连接，也能兼容各类扩展板的直插安装，无需额外调整结构即可叠接各类功能扩展模块。板体四角预留标准安装孔位，孔位间距符合通用嵌入式控制板的安装规范，可直接通过铜柱固定在各类设备壳体、实验台架上，安装孔周边做了足够的绝缘间隙设计，避免固定螺丝接触板上线路造成短路。板上元器件的布局充分考虑散热与结构干涉问题，晶振、电容等无源元件布置在核心主控芯片周边，高度均低于排针与接口高度，避免扩展板叠装时压碰元件；电源稳压模块周边预留足够的散热空间，布局上远离信号输入引脚，减少电源干扰对信号传输的影响。整体板型采用矩形规整设计，边缘做圆角处理避免安装时划伤操作人员，板上所有元件的高度差经过统一校核，最高元件与最低元件的高度差控制在合理范围，保证整体结构紧凑的同时，不会出现元件堆叠干涉的问题。从安装边界来看，板体整体长宽尺寸适配常用的塑料外壳、亚克力安装基座，厚度方向包含所有接口与元件的总高度满足嵌入式安装的空间要求，可直接嵌入各类小型智能设备的壳体内部，无需额外修改壳体结构即可完成装配。
