多规格碳钢冲压式导管固定夹结构设计

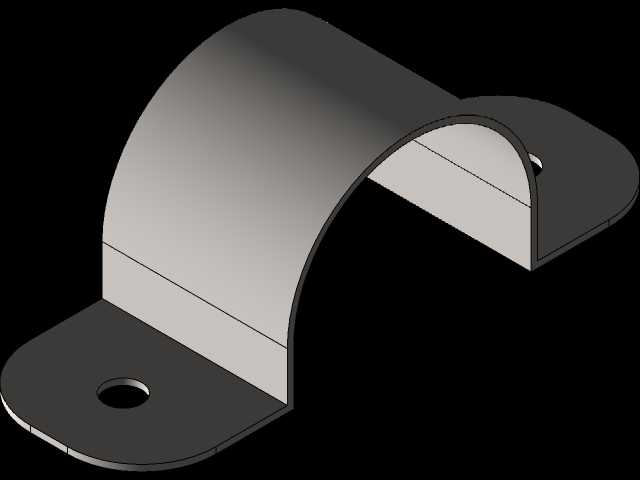

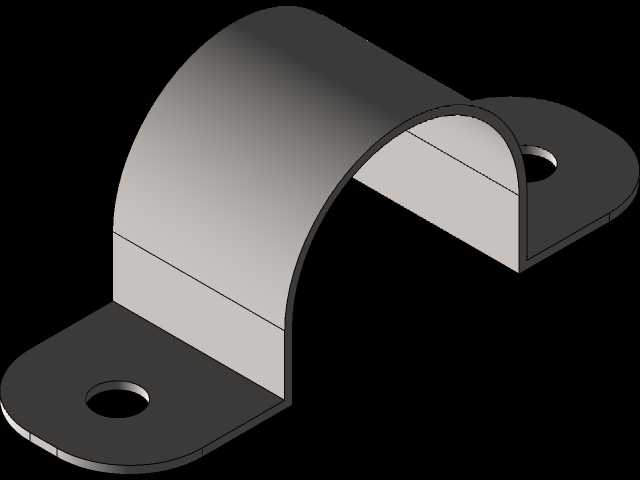

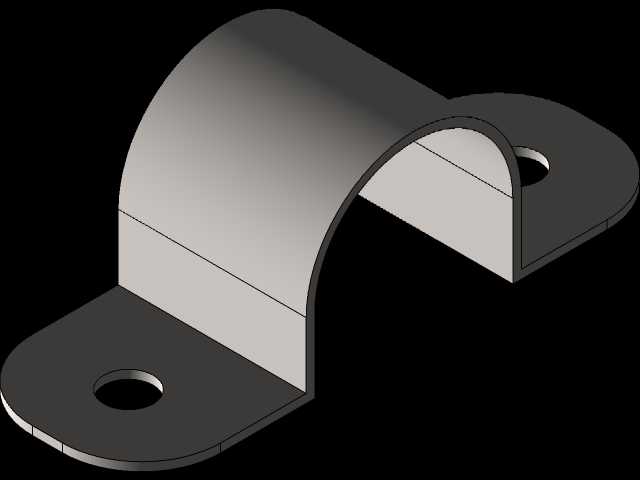

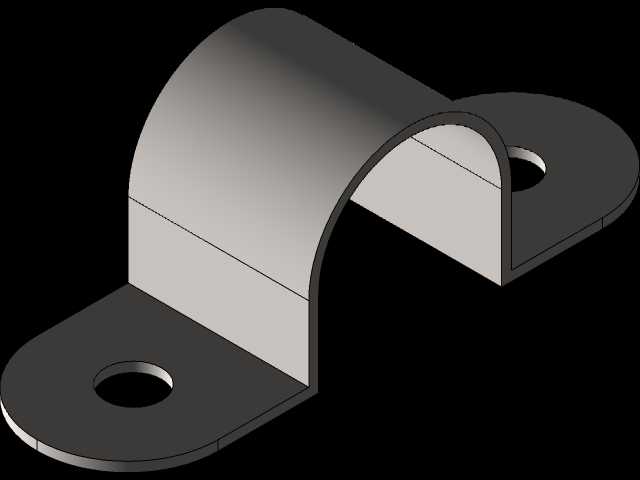

　　在液压管路排布、气动系统走线、低压流体输送管线的现场安装场景里，这类弯折成型的管夹是解决管线晃动、磨损、位移问题的核心基础零件，和传统的尼龙扎带、喉箍相比，冲压成型的金属管夹刚性更强，抗老化性能更稳定，在设备长期运行的振动工况下不会出现松脱、断裂的问题，能给管线提供持续稳定的约束支撑。这款管夹采用单面带安装耳的弯折结构，主体弧形段适配16、20、25、32毫米四种常用外径的圆形导管，覆盖了常规气动软管、低压液压油管、穿线护套管的主流尺寸规格，安装端的平板部分做了圆角处理，避免安装时划伤操作人员手套或者管线表层，安装孔位居中设计，能匹配M6、M8两种常用的机牙螺丝安装固定，不管是在型材框架表面、设备钣金内壁还是混凝土预制的安装基面上，

　　都能完成快速固定。设计阶段首先考虑的是安装便捷性，整体采用单张普通碳钢板冲压弯折成型，没有额外的焊接、拼接工序，零件本身没有多余的活动结构，安装时不需要额外组装配件，只需要将弧形段贴合导管外壁，把安装耳贴紧安装基面，拧入固定螺丝即可完成锁紧，弧形段的弯折半径做了0.2毫米的公差预留，既能保证和导管外壁的贴合度，又不会因为夹持力过大挤压导管造成通径缩小影响流体或者线缆的通过。从安装边界来看，管夹弯折后的整体高度随适配管径变化，最大适配32毫米管径时，安装基面到弧形顶端的垂直距离为38毫米，安装耳的总长度为42毫米，两个安装耳的横向总宽度为68毫米，在排布密集管线的场景下，相邻管夹的最小安装间距可以控制在75毫米以内，

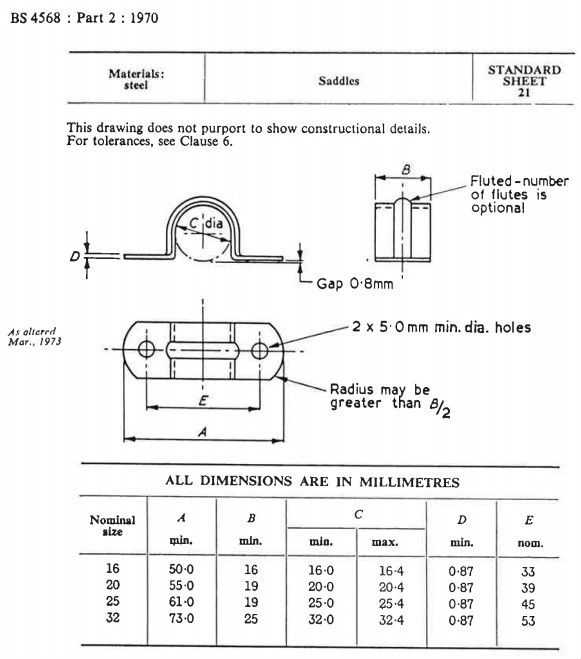

　　不会出现空间干涉的问题。材料选用符合ISO BS 4568标准的普通碳钢，表面不做额外镀层处理的状态下适合室内干燥的设备安装环境，如果是户外或者潮湿工况，只需要额外做镀锌或者喷塑表面处理即可，不需要调整主体结构尺寸。弧形段和安装平板的衔接位置做了R3的过渡圆角，避免冲压成型时出现应力集中导致的弯折开裂，同时也能消除锐边，防止安装过程中割伤导管的绝缘层或者外壁。实际选型使用时，需要根据导管的外径匹配对应规格的管夹，固定螺丝的锁紧扭矩控制在8N·m到12N·m之间即可，扭矩过大会导致安装耳变形翘起，扭矩不足则无法压紧导管，在设备运行产生持续振动的工况下，可以在螺丝下方加装平垫和弹垫，进一步提升防松性能。这类管夹除了固定流体导管之外，也可以用来固定圆形的传感器线缆、设备拉杆等圆柱形零部件，适用场景覆盖了非标设备组装、机床管线排布、生产线气路改造等多个工程场景，结构简单可靠，加工成本低，是管路固定方案里性价比极高的选择。
