带螺旋桨马达的星型四旋翼飞行器结构

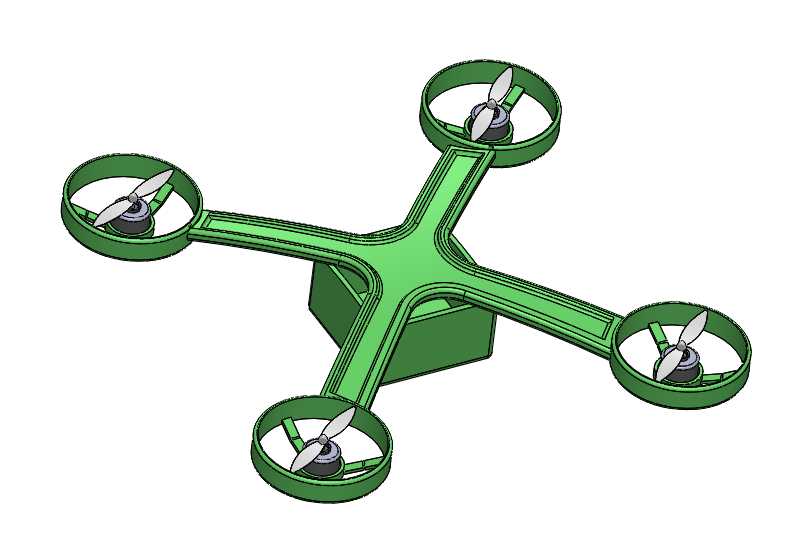

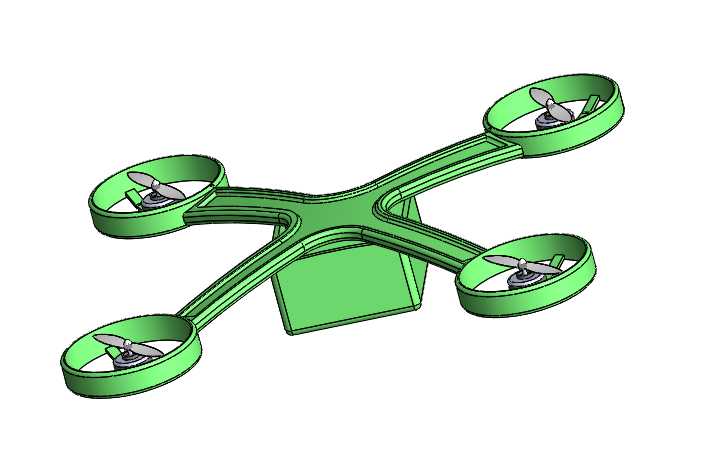

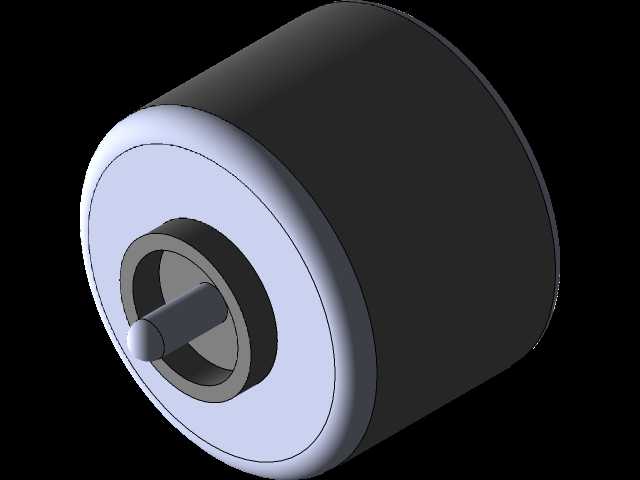

这款星型布局的四旋翼飞行器结构，在民用低空作业场景中适配性较强，可搭载轻量化任务模块完成小范围航拍、环境数据采集、室内空间巡检等作业需求，整体结构围绕轻量化与装配便捷性做设计取舍，没有冗余的装饰性结构，所有构型都服务于飞行稳定性与部件安装需求。从结构设计逻辑来看，采用一体成型的X型星型机架作为核心承载件，四个机臂从中心舱体向外等角度延伸，臂端预留动力组件安装位，每个机臂末端设置环形保护圈，将螺旋桨完全包覆在圈体内部，既可以降低飞行过程中桨叶碰撞障碍物导致炸机的概率，也能避免高速旋转的桨叶对周边人员造成剐蹭伤害，适配室内近人作业的安全要求。中心舱体为盒式结构，预留了飞控板、电池、信号接收模块的安装空间，舱体内壁设置有定位筋位，可直接卡装标准尺寸的电控组件，不需要额外设计定制转接支架，降低装配调试的复杂度。动力组件部分，每个机臂端的马达安装座与臂体做了一体化结构设计，安装面预留螺丝过孔，可适配常用规格的无刷马达，马达输出轴直接对接两叶螺旋桨，桨叶的旋转平面与机架平面保持平行，配合环形保护圈的同轴度设计，能减少桨叶旋转时的紊流干扰，提升飞行姿态的稳定性。从安装边界来看，机臂的延伸长度经过匹配计算，相邻两个螺旋桨的旋转范围没有重叠区域，避免桨叶之间产生气流干扰，机架整体的重心落在中心舱体的几何中心位置，电池安装位设计在舱体下部，可通过调整电池固定位置微调整机重心，适配不同重量的任务载荷。结构组装逻辑上，所有部件的连接都采用快拆式设计思路，马达与机架、保护圈与机臂、舱体上盖与底座都可以通过标准紧固件快速拆分，方便日常维护更换受损部件，不需要对整体结构做破坏性拆解。机架的壁厚做了差异化设计，机臂与中心舱体衔接的位置做了局部加厚处理，应对飞行过程中臂端产生的振动载荷，臂身中段采用等厚薄壁结构，在保证结构强度的前提下尽可能降低整机自重，提升续航表现。环形保护圈的截面采用圆弧过渡设计，减少飞行过程中的风阻，同时圈体与机臂的衔接处设置了加强筋，避免碰撞时保护圈断裂脱落。
