五键AD按键模块结构设计

这款五键AD按键模块是嵌入式控制、小型电子设备开发场景中常用的人机交互输入部件，常被集成在小型实验装置、教学演示设备、简易工控操作面板、开源硬件开发项目中，用来实现多档位参数调整、功能切换、指令触发等操作，相比独立IO按键的布线方式，AD按键通过单路模拟量采样识别不同按键按下的分压值，能大幅减少主控IO口占用，在IO资源紧张的小型控制板设计中应用十分广泛。

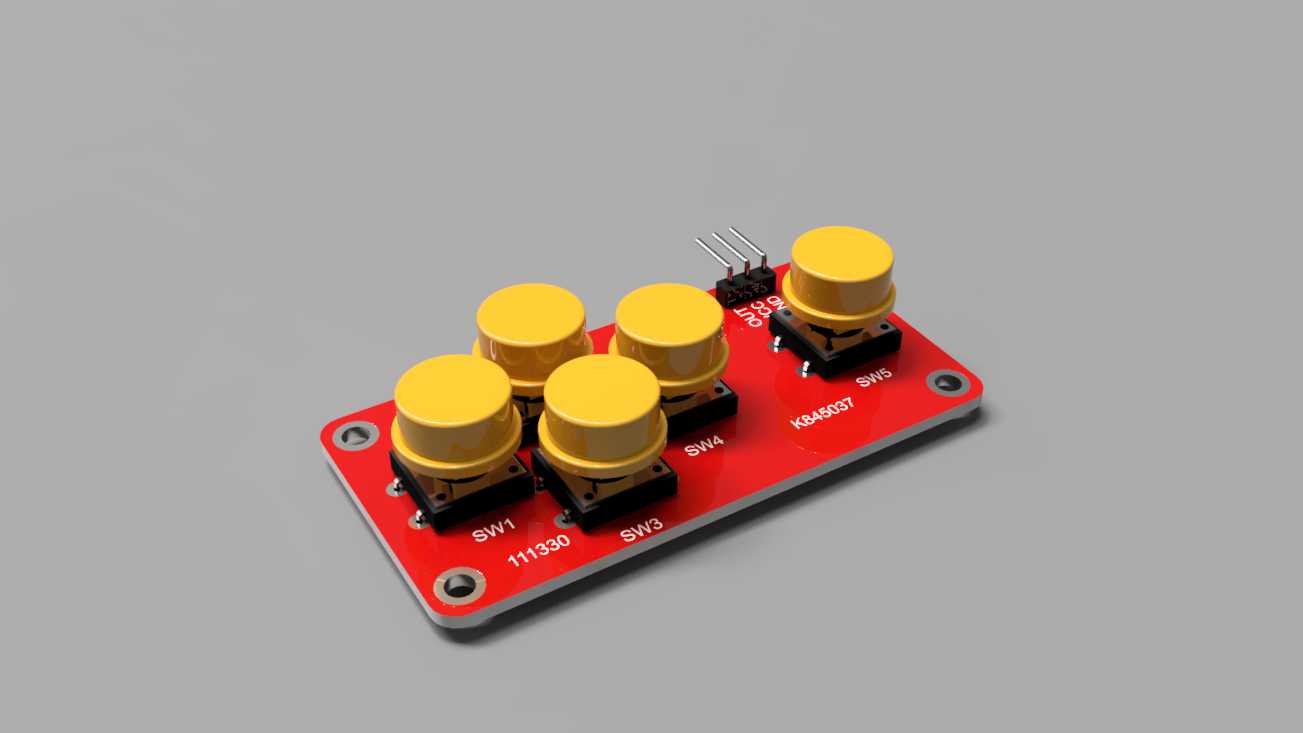

从结构设计来看，模块采用红色FR-4玻纤板作为基板，板载五颗带黄色圆形键帽的轻触开关，每颗按键下方对应独立的分压电阻回路，板端预留三针直插接插接口，分别对应电源、地、模拟信号输出，可直接与主控板的AD采样引脚对接，无需额外搭建外围分压电路。按键选用常规12*12mm方座轻触开关，搭配凸起的圆形黄色键帽，键帽顶面做了微弧面处理，手指按压时贴合指腹触感，按键行程约1.5mm，触发压力控制在160g左右，兼顾按压反馈手感与长时间操作的舒适度，避免按压力度过大导致的疲劳。

安装边界上，PCB板整体为长方形结构，板的两个对角位置设计了直径3.2mm的圆形安装孔，可配合M3铜柱或螺丝直接固定在设备壳体内部的安装柱上，安装孔中心距经过标准化设计，能匹配多数开源开发板的通用安装孔位，也可根据设备内部空间选择卧式贴装或立式插接的安装方式。板上元件布局做了规整排布，五颗按键呈两排错落分布，前排三颗、后排两颗，按键间距保持在10mm以上，按压单颗按键时不会误触相邻按键，接插接口布置在板的上边缘，接线后线材不会遮挡按键操作区域，也不会与周边其他板卡元件产生干涉。

设计过程中重点考虑了按键回路的抗干扰性能，分压电阻选用1%精度的金属膜电阻，确保不同按键按下时输出的电压值有足够的区分区间，避免AD采样时出现按键识别串扰，PCB走线做了等宽处理，信号走线远离板上可能产生干扰的区域，保证采样电压的稳定性。模块整体厚度控制在12mm以内，安装后不会占用过多设备内部的垂直空间，适合在紧凑型的小型设备内部集成使用，键帽选用醒目的明黄色，在设备面板上辨识度高，操作人员可快速定位按键位置，降低误操作概率。
