柯马SMART-5工业机器人配套机械臂底座

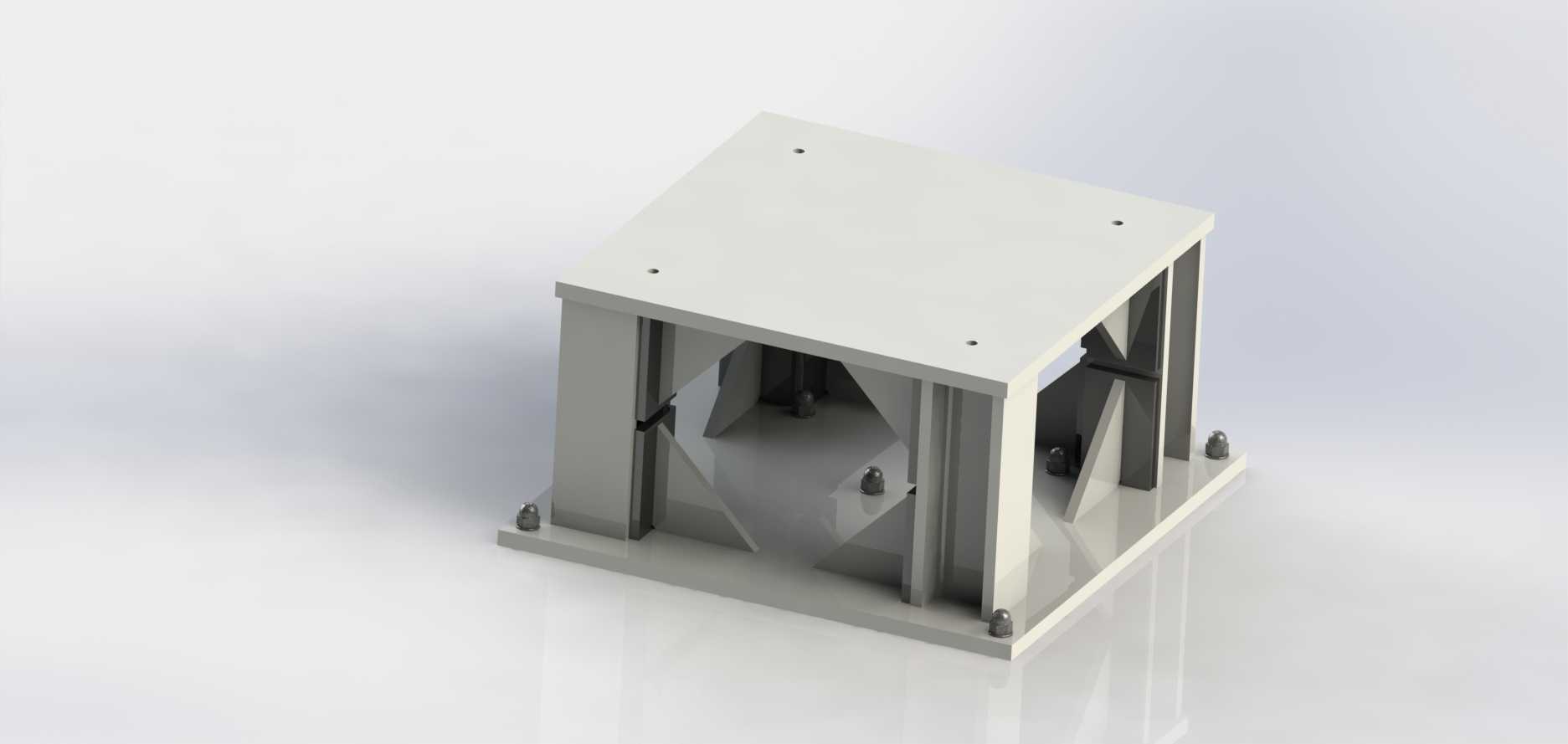

该机械臂底座是专为柯马SMART-5 NJ-130-2.6型号工业机器人配套设计的安装承载构件，主要应用于汽车焊装产线、零部件搬运工位、机床上下料单元等自动化作业场景，作为机械臂本体与地面或安装平台之间的连接载体，承担整机负载传递、安装定位、刚性支撑的核心作用。从结构设计来看，整体采用箱型框架式构型，顶部为带安装孔位的方形承载面板，孔位排布完全匹配对应型号机械臂底座的安装螺栓孔距，确保机械臂安装后无错位偏差，面板下方通过四根竖向型材作为主支撑立柱，立柱之间设置交叉式加强筋板，筋板沿受力方向布置，可有效抵消机械臂高速启停、重载作业时产生的倾覆力矩与扭转振动，避免底座出现形变影响机械臂重复定位精度。底部安装法兰边预留了地脚螺栓固定孔，可直接通过膨胀螺栓或化学锚栓与混凝土地面固定，也可适配钢结构安装平台的预装孔位，安装边界可覆盖常规工业机器人工位的地面安装需求，无需额外制作过渡转接板。在功能特性上，该底座内部预留了走线空间，机械臂的动力线缆、信号线缆、气管可从底座内部空腔穿行，避免线缆外露被作业环境中的工件、工装剐蹭损坏，同时规整的走线布局也能减少工位清洁、设备维护时的线缆干涉问题。底座底部设置的可调支撑脚，可在安装时对底座水平度进行微调，抵消地面平整度误差，确保机械臂安装基准面的水平公差控制在允许范围内，保障机械臂运动轨迹精度。设计过程中充分考虑了载荷传递路径，机械臂作业时的动态载荷通过顶部面板分散到四根竖向立柱，再通过底部法兰均匀传递到安装基础，加强筋的排布避开了线缆穿行路径，同时最大化提升结构抗扭刚度，在保证整体结构强度满足机械臂满负载作业需求的前提下，尽可能控制底座自身重量，降低运输与安装难度。该底座可直接适配对应型号机械臂的安装需求，无需二次加工即可完成装配，能够有效缩短自动化产线的搭建调试周期，减少现场安装的加工工作量，同时稳定的刚性支撑结构可降低机械臂运行时的振动幅度，延长机械臂关节减速器的使用寿命，适用于各类需要固定安装该型号工业机器人的自动化作业场景。
